GPD MicroPC

Убедитесь, что устройство полностью выключено, отключите все подключенные устройства и карты micro SD.

В зависимости от ваших потребностей, создайте резервные копии любых конфиденциальных документов или файлов перед началом.

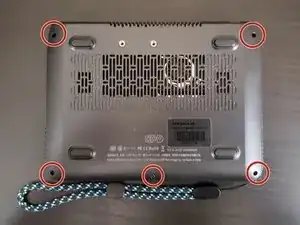

Удалите 5 винтов с помощью отвертки Philips #00.

Отверстие для винтов довольно маленькое, менее 3 мм. Убедитесь, что ваш инструмент имеет достаточную clearance.

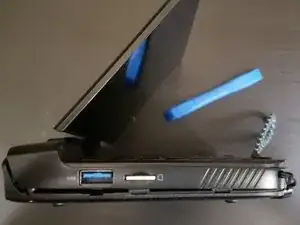

Используя инструмент для вскрытия, например, лопатку, отогните нижнюю половину.

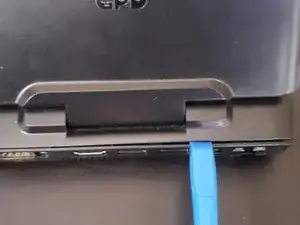

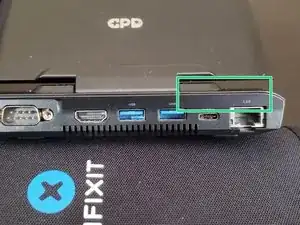

На нижней половине и основном корпусе имеются запирающие защелки. Есть отдельная защелка рядом с COM портом, которая усложняет открытие. Проще всего начать вскрытие с области LAN порта. Продолжайте от этого места вдоль боковой стороны к переднему аудиоразъему и двигайтесь, пока нижняя половина легко не отсоединится.

Не забудьте извлечь MicroSD перед продолжением.

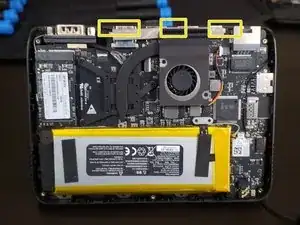

Основные компоненты теперь доступны.

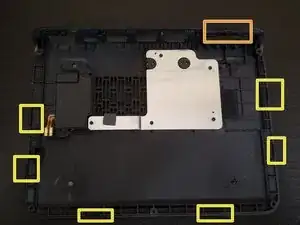

Желтые рамки указывают на расположение запирающих защелок. Оранжевая рамка выделяет соответствующую защелку COM, упомянутую ранее.

Для сборки в обратном порядке следуйте этим инструкциям.

Для облегчения процесса сборки сначала выровняйте защелку COM и убедитесь, что она правильно установлена. Если эта защелка не установлена должным образом, нижняя половина может не соединиться корректно, что приведет к потенциальным повреждениям.
