Замена транзистора сенсорной лампы
В этом руководстве описано, как отремонтировать транзистор в сенсорной лампе с 3 режимами. Сначала потребуется разобрать устройство, затем выполнить небольшую пайку на плате.
Показателем выхода транзистора из строя в сенсорной лампе является то, что она переключается только в статические режимы «включено» и «выключено».
Важно отметить, что это общее руководство и оно может не соответствовать вашей лампе. Если у вас нет готового запасного транзистора, выполните действия до шага 4 и посмотрите параметры на транзисторе, чтобы можно было заказать замену.
Обязательно отключите лампу от сети перед началом работы. Для выполнения этого руководства требуется пайка; если у вас нет навыков пайки, ознакомьтесь со статьёй Как паять и выпаивать соединения на сайте.
Шаг 1
Невыполнение отключения устройства от питания или снятие лампочки может привести к повреждению устройства или травмам. Всегда соблюдайте осторожность при работе с электроникой.
Всегда отключайте устройство от сети перед снятием лампочки.

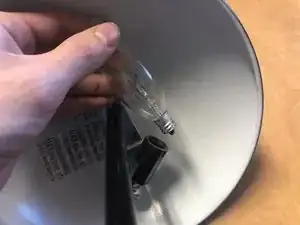

Отключите питание и выньте лампочку из лампы, чтобы избежать несчастных случаев.
Шаг 2
Это общее руководство по ремонту транзистора; размеры винтов могут отличаться в зависимости от модели лампы.

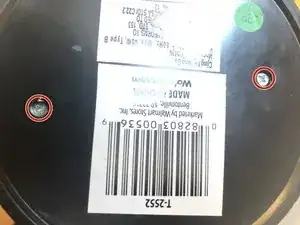

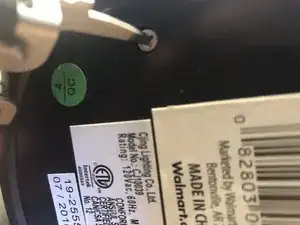

С помощью крестовой отвертки Phillips #00 отверните винты 5 мм, удерживающие нижнюю крышку на днище лампы.
Шаг 3

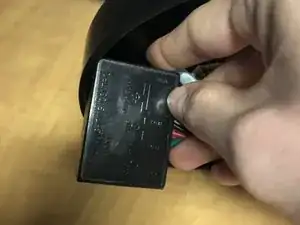

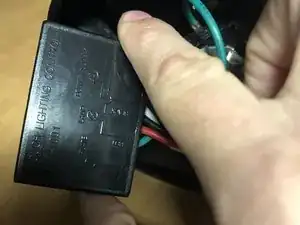

Снимите нижнюю панель и найдите корпус с платой. Корпус обычно представляет собой небольшой пластиковый контейнер с несколькими входящими проводами.
Шаг 4
Будьте осторожны, чтобы не повредить электронные компоненты на плате при вскрытии корпуса.

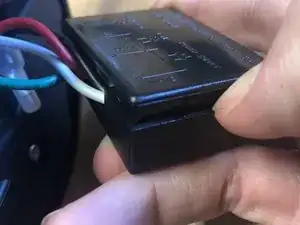

Откройте корпус платы пальцами или пластиковым инструментом для вскрытия и извлеките плату.
Шаг 5

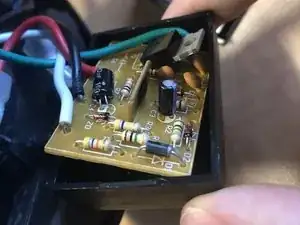

Найдите транзистор.
Обратите внимание на расположение трёх выводов транзистора.
Паяльники могут нагреваться свыше 500 градусов по Фаренгейту. Соблюдайте осторожность при пайке. Если необходима дополнительная информация о пайке, ознакомьтесь со статьёй Как паять и выпаивать соединения

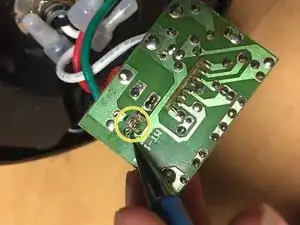

На этом изображении я использую карандаш в качестве имитации паяльника.

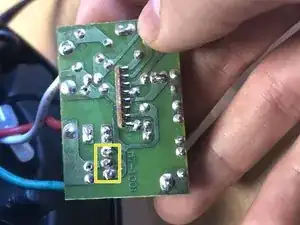

На обратной стороне платы аккуратно выпаяйте эти три вывода и удалите повреждённый транзистор.
Обратите внимание на ориентацию нового транзистора и установите его на место удалённого. Убедитесь, что припой на выводах не замыкает их между собой и не касается других компонентов.
Заключение
Для сборки устройства следуйте указанным инструкциям в обратном порядке.
