Замена термостатической картриджа - Термостатическая ванна NF SIRYO ХРОМ

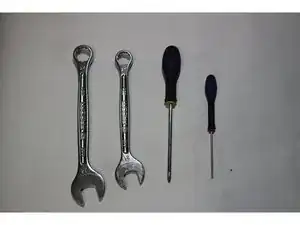

Гаечный ключ 24 мм

Гаечный ключ 21 мм

Плоская отвертка

Отвертка с крестовым шлицем

ВНИМАНИЕ: Перед разборкой инвертора закройте подачу воды от счетчика.

Проверьте, чтобы рычаг реверса находился в положении 'Выкл'

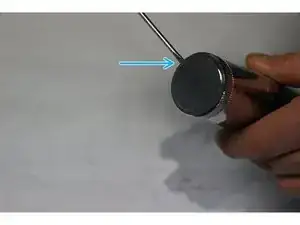

С помощью небольшой плоской отвертки отсоедините крышку, закрывающую винт, который ее фиксирует.

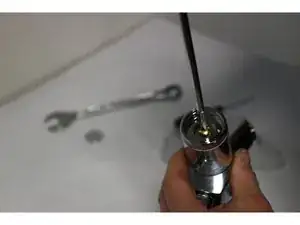

С помощью отвертки с крестовым шлицем выкрутите фиксирующий винт рычага.

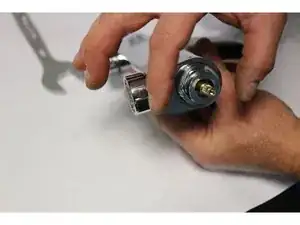

Выкрутите рычаг.

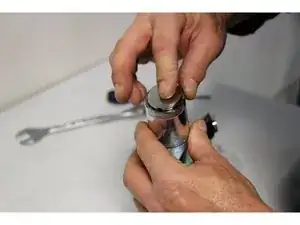

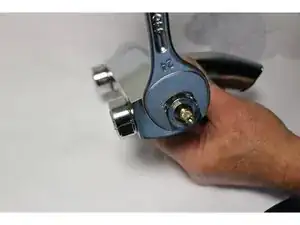

С помощью гаечного ключа 24 мм выкрутите гайку против часовой стрелки.

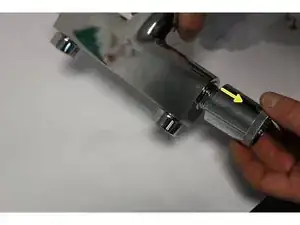

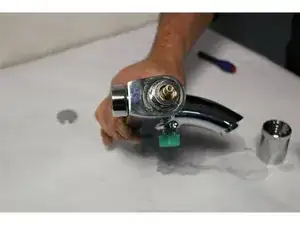

Удалите инвертор.

Замена инвертора

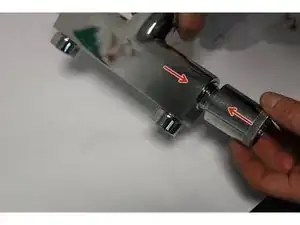

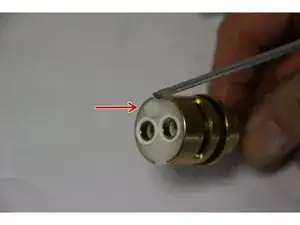

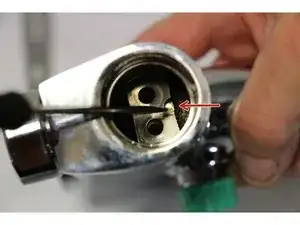

Пожалуйста, убедитесь, что штифт переключателя правильно выровнен с выемкой, обозначенной стрелкой на корпусе крана.

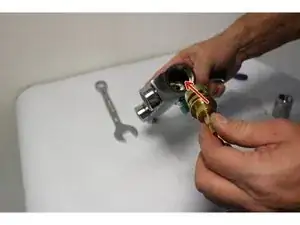

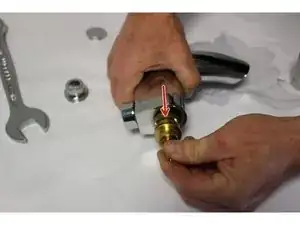

Вставьте инвертор в корпус крана.

Затяните монтажную гайку инвертора от руки по часовой стрелке.

Завершите затягивание с помощью гаечного ключа 24 мм.

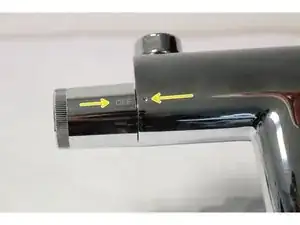

Выравняйте опорную точку корпуса крана с отметкой "Выкл" на рычаге.

Затяните фиксирующий винт рычага с помощью отвертки с крестовым шлицем по

Перевод руководства с ifixit.com
