Замена термостатического картриджа Bath NF SIRYO CHROME

ПРЕДУПРЕЖДЕНИЕ: Перед любым вмешательством убедитесь, что инвертор находится в положении «ВЫКЛ» и перекройте подачу воды к счётчику.

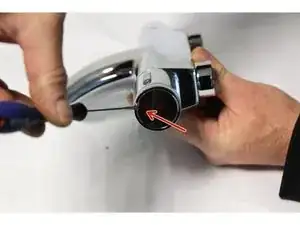

Используя плоскую отвертку, отожмите крышку, чтобы получить доступ к винту крепления рукоятки.

Отверните винт крепления против часовой стрелки.

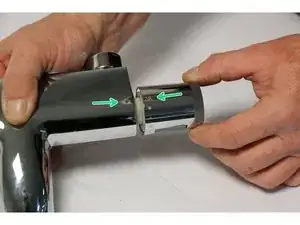

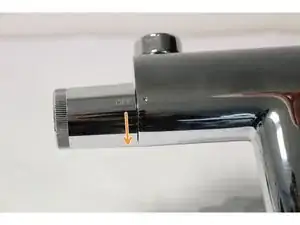

Перед разборкой проверьте, что метка на смесителе совпадает с позицией «38°», затем снимите рукоятку.

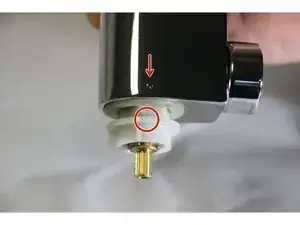

ВНИМАНИЕ: перед извлечением стопорного кольца (38°) убедитесь, что два выреза совмещены с меткой на смесителе

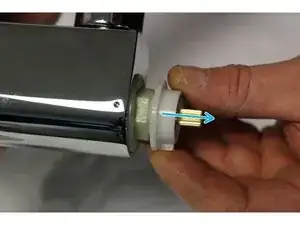

Извлеките упорное кольцо

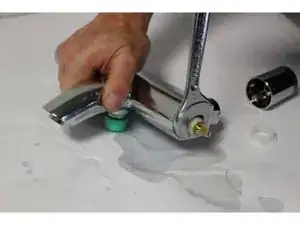

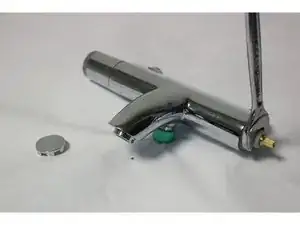

Отверните термостатический картридж против часовой стрелки с помощью ключа 21.

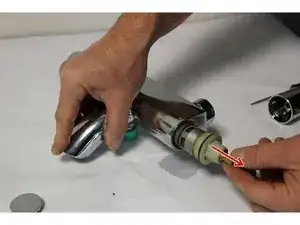

Извлеките картридж вручную.

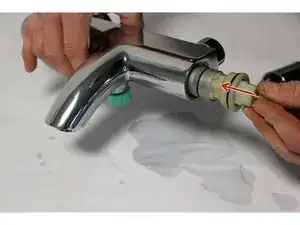

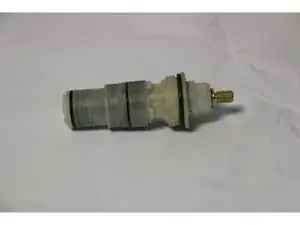

Вставьте термостат в корпус смесителя.

Закрутите по часовой стрелке вручную.

Доведите затягивание до конца ключом 21.

ВНИМАНИЕ: Момент затяжки не должен превышать 10 Н·м. Поэтому мы рекомендуем использовать динамометрический ключ, чтобы не повредить резьбу термостатического картриджа.

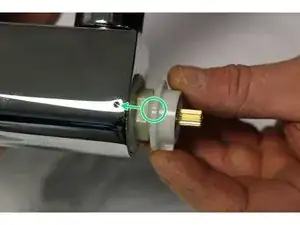

Установите две линии на стопорном кольце напротив указателя смесителя.

Включите подачу воды для перехода к этапу настройки.

Поверните переключатель, чтобы пустить воду, затем поместите термометр под струю, чтобы проверить правильную температуру — она должна быть 38°.

Если температура не равна 38°, отрегулируйте, повернув колесо по часовой стрелке, чтобы снизить температуру (-°C).

И против часовой стрелки, чтобы повысить температуру (+°C).

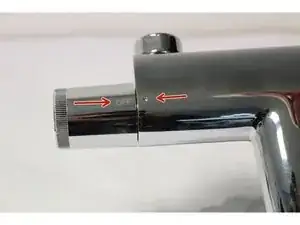

Совместите контрольную точку на корпусе смесителя с отметкой 38° на рукоятке.

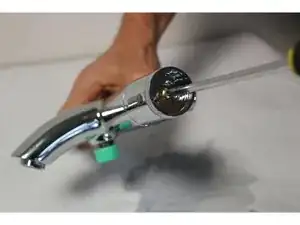

Затяните винт крепления рукоятки крестовой отверткой по часовой стрелке.

Установите крышку на место.
