Замена контроллера Rain Bird ESP-6TM

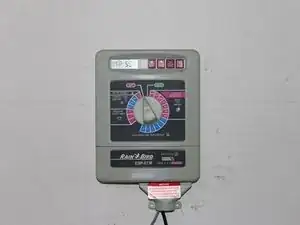

Снимите нижнюю пластиковую крышку управления, захватив ее двумя руками и потянув от корпуса управления.

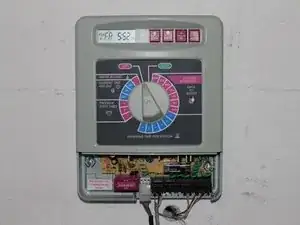

Снимите пластиковую крышку провода, захватив ее двумя руками и потянув от корпуса управления.

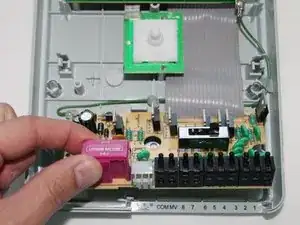

Удалите литий-ионный аккумулятор, вытянув его. Существуют выдвижные отсеки для батареи.

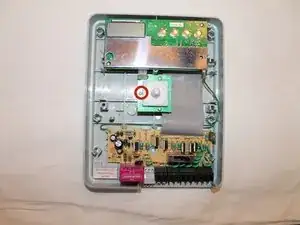

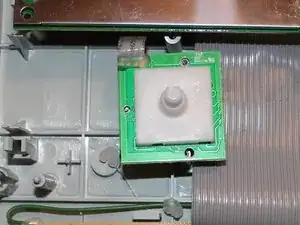

Схватите ручку управления, которая расположена в центре корпуса управления, и потяните ее от корпуса.

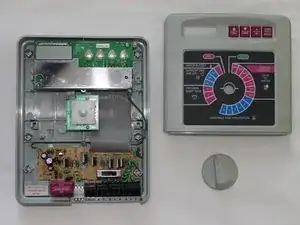

Захватите главную крышку корпуса управления двумя руками и потяните от корпуса.

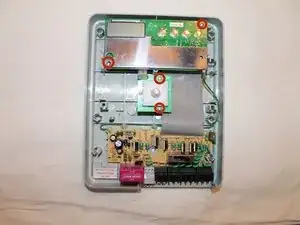

Используйте отвертку Philips #0 для удаления четырех винтов длиной 6 мм.

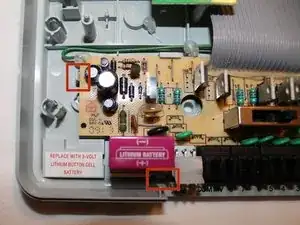

Необходимо освободить разъем. Лучше всего использовать лезвие, так как пространство крайне ограничено. Режьте с верхней стороны, а не с нижней, чтобы он вернулся на место.

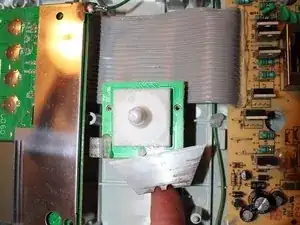

Поместите лезвие на верхнюю часть контроллера, засовывая его под разъем. Затем двигайте лезвие взад и вперед, чтобы удалить разъем.

Используя лопатку, освободите защелки, удерживающие нижнюю плату управления. Затем сдвиньте ее вниз, при этом поднимая плату от корпуса. Это отделит нижнюю часть платы управления от корпуса.

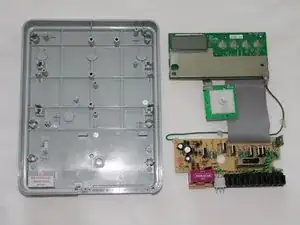

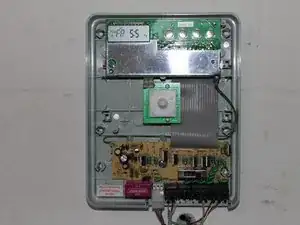

После удаления нижней платы управления просто поднимите весь блок управления от пластикового корпуса. Затем замените.
