Замена механизма скользящей блокировки для изготовителя мелков Crayola

Если крышка закрывается, но не захлопывается, прочтите инструкции в этом руководстве, чтобы помочь определить и устранить проблему.

Шаг 1

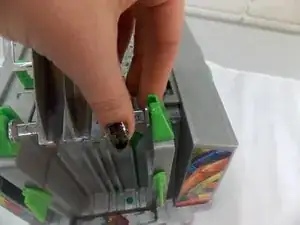

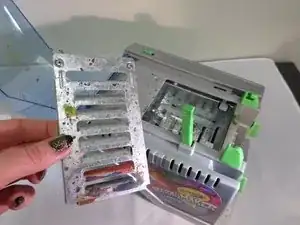

Отодвиньте зеленую руку от плавильного лотка. Уберите плавильный лоток.

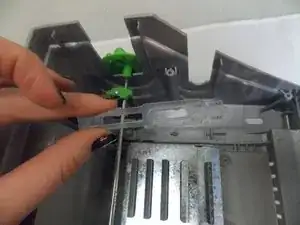

Вытяните металлические рычаги из зеленой опоры поворота.

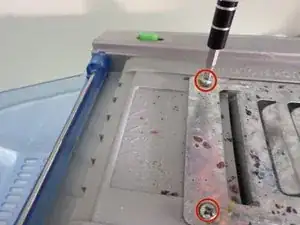

Удалите 2 винта (длиной 0,75 см), которые в данный момент удерживают металлический плавильный лоток с помощью отвертки Phillips #2.

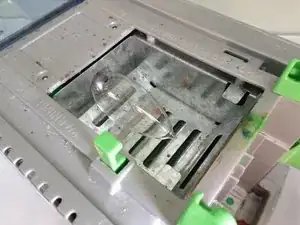

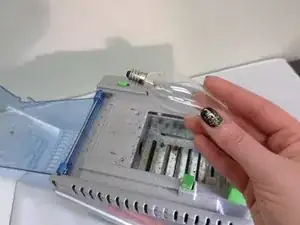

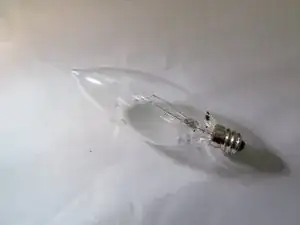

Теперь должна быть видна лампочка. Выкрутите сгоревшую лампочку и замените ее на новую.

Переверните изготовитель мелков.

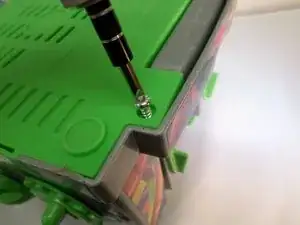

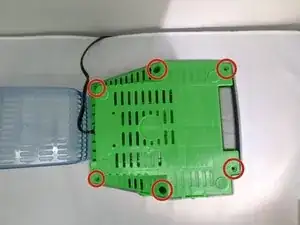

Удалите шесть винтов (длиной 2 см) с помощью трубного ключа.

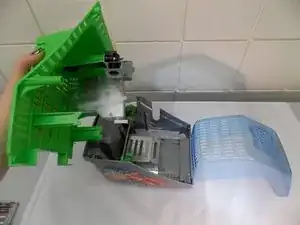

Снимите зеленую нижнюю панель и отложите ее в сторону.

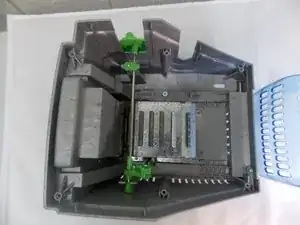

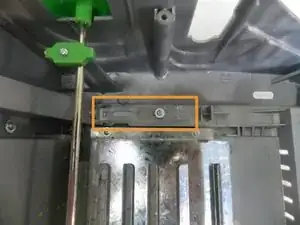

Найдите прозрачный пластиковый рычаг внутри блока управления.

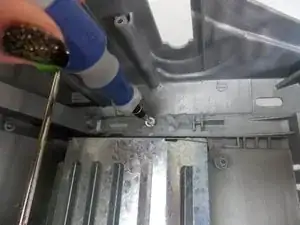

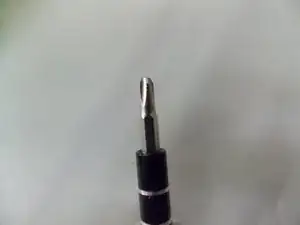

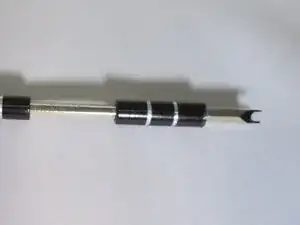

При необходимости, выкрутите пластиковый рычаг с помощью отвертки Phillips #00 Precision и отрегулируйте рычаг до достижения желаемого положения.

Если пластиковый рычаг сломан, свяжитесь с Crayola для получения запасных частей.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
