Замена материнской платы игрушки Edwin the Duck
Игрушка Edwin не сможет работать, если неисправна её центральная и наиболее важная часть — материнская плата. Если устройство пострадало от влаги и больше не включается, данная инструкция поможет выполнить замену материнской платы.
Шаг 1

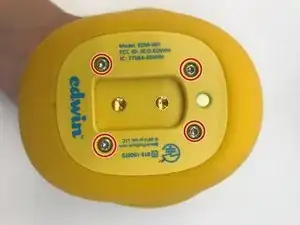

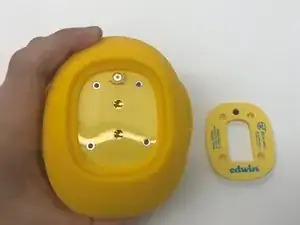

Открутите четыре винта длиной 9 мм с помощью биты T8
Снимите заднюю панель
Шаг 2

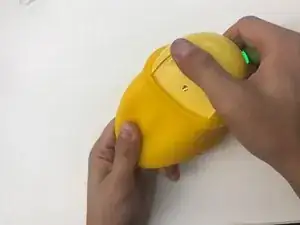

Аккуратно снимите резиновую оболочку.
Действуйте терпеливо, не торопитесь. Не допускайте разрыва или повреждения резиновой оболочки, иначе будет утеряна водонепроницаемость.
Шаг 3

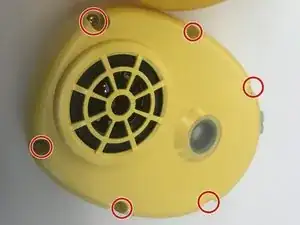

Используя биту J1, открутите все шесть винтов длиной 9 мм, расположенных по периметру.
Шаг 4

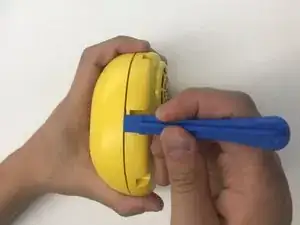

Используйте пластиковую лопатку, чтобы аккуратно разъединить корпус утки.

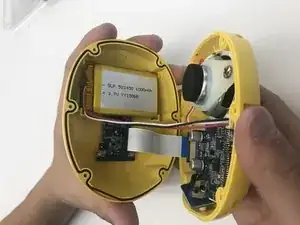

Будьте очень осторожны при разделении двух половинок. Между ними проложены провода. Обязательно открывайте медленно.
Шаг 5

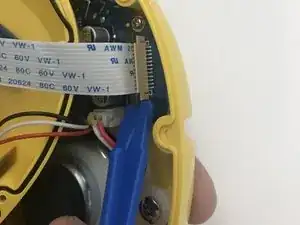

Потяните вверх чёрную защёлку с помощью пластиковой лопатки до упора.
Следите за тем, чтобы не поднять чёрную защёлку слишком высоко, иначе кабель не будет надёжно зафиксирован.

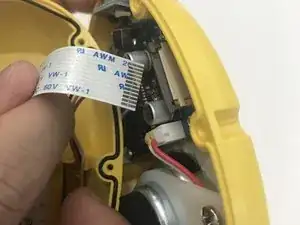

Медленно потяните вверх белую защёлку кабеля
Шаг 6

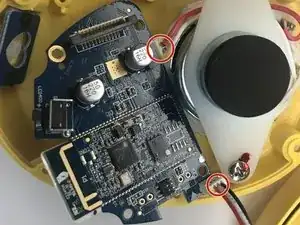

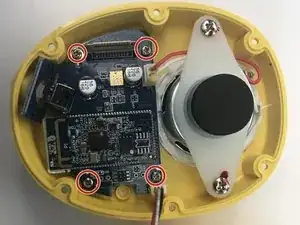

Используя биту J1, открутите четыре винта длиной 9 мм, крепящих материнскую плату.
Шаг 7
Отсоедините верхний разъём, как показано на изображении.
Установите новую материнскую плату — замена завершена.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
