Замена динамика в портативном игровом устройстве Connect Four
Если ваше портативное игровое устройство Connect Four не издает звука, возможно, вам понадобится заменить динамик. Этот инструктаж покажет, как снять заднюю крышку и удалить динамик. Кроме того, в этом руководстве также будет показано, как заново паять провода динамика.
Шаг 1
Убедитесь, что портативное игровое устройство Connect Four выключено, позволив ему автоматически отключиться.
Шаг 2
С помощью крестовой отвертки удалите винт #2 (длиной 9,1 мм) в середине отсек батарей.
Сдвиньте крышку и удалите батарею.
Шаг 3
С помощью крестовой отвертки удалите четыре винта #3 (длиной 7,1 мм), которые удерживают заднюю крышку на месте.
Аккуратно снимите заднюю крышку.
При снятии задней крышки убедитесь, что провода, соединяющие динамик с платой, не повреждены.
Шаг 4
Если динамик исправен, но провода повреждены или отсоединены, пропустите этот шаг и перейдите к шагу 5.

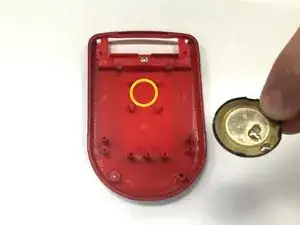

Найдите динамик на задней крышке.

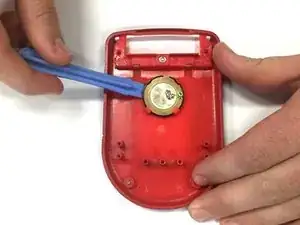

С помощью лопатки аккуратно вытолкните динамик из его места до тех пор, пока он не выйдет.
Возьмите новый динамик и вставьте его обратно на место.
Шаг 5

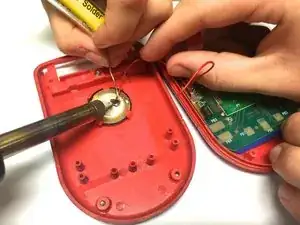

С помощью паяльника припоите оба красных провода к соответствующим контактам.
Будьте чрезвычайно осторожны при использовании паяльника! Контакт с наконечником может вызвать серьезные ожоги.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
