Замена лопасти напольного вентилятора Penguin FZ-8 28”
В этом руководстве объясняется, как правильно разобрать и отремонтировать напольный вентилятор Penguin 28”. Перед началом разборки убедитесь, что вентилятор отключён от сети. Этот ремонт полезен, если требуется снять пластиковые детали перед лопастью или очистить саму лопасть. Все винты одного размера — крестовая головка 5 мм, за исключением одного на основании вентилятора.
Шаг 1

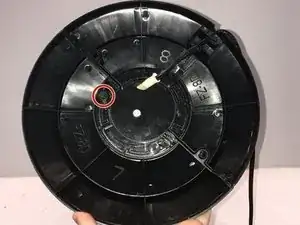

Перекиньте вентилятор на бок, чтобы получить доступ к основанию вентилятора.
Удалите один винт 11 мм крестовой отверткой Phillips #1.
Шаг 2

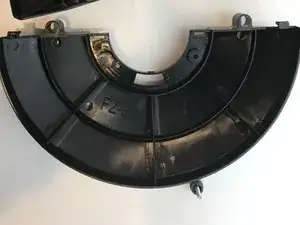

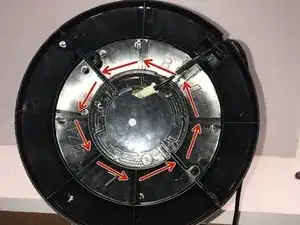

Поверните основание вентилятора против часовой стрелки, чтобы отсоединить его от остальной части вентилятора. Основание можно разделить на две части.
Шаг 3

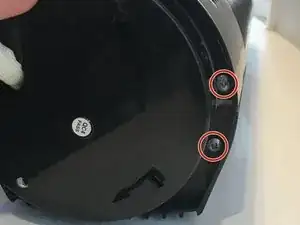

Удалите четыре винта 5 мм с боков основания вентилятора, используя крестовую отвертку Phillips #1.
Шаг 4

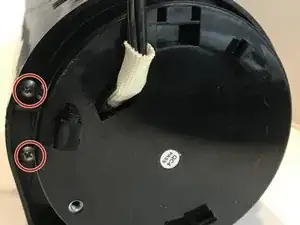

Удалите два винта 5 мм, расположенные снаружи корпуса в отверстиях, используя крестовую отвертку Phillips #1.
Шаг 5

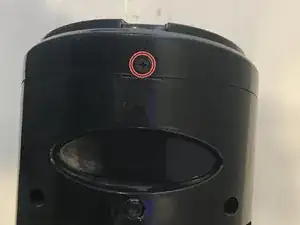

Удалите один винт 5 мм на внешней крышке вентилятора с помощью крестовой отвертки Phillips #1.
Аккуратно приподнимите верхнюю крышку вентилятора наполовину, чтобы обнажить ещё один винт 5 мм. Удалите этот винт той же крестовой отверткой Phillips #1.
Шаг 6

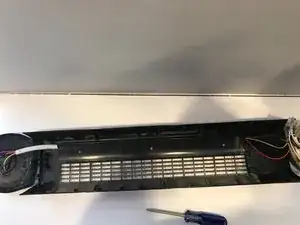

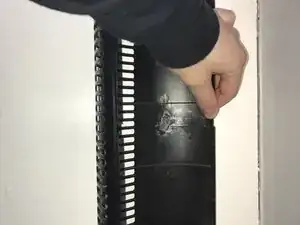

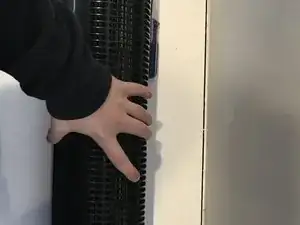

Сожмите боковые части корпуса, чтобы снять корпус с остальной части вентилятора.
Шаг 7

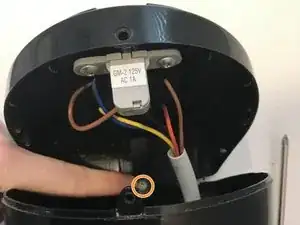

Удалите один винт 5 мм между лопастью вентилятора и мотором, используя крестовую отвертку Phillips #1.
Шаг 8

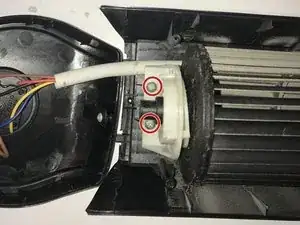

Удалите два винта 5 мм, удерживающие лопасть вентилятора на месте, с помощью крестовой отвертки Phillips #1.
Шаг 9

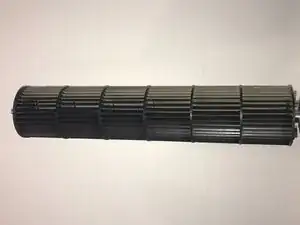

Снимите лопасть вентилятора с устройства и очистите её перед сборкой устройства.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
