Замена лопастей вентилятора Honeywell Quietset HY5260BC
В этом руководстве показан пошаговый процесс снятия и замены старых, повреждённых или загрязнённых лопастей вентилятора. Также приведены советы, которые помогут устранить грохотящие звуки вентилятора.
Меры безопасности:
- Отключите вентилятор от сети — никогда не пытайтесь чистить вентилятор, пока он подключён к электричеству.
- Настоятельно рекомендуется надевать маску и/или защитные очки для защиты от пыли.
- Следите за тем, чтобы не попадало смазочное масло в шариковый подшипник.
Этот процесс применим только к традиционным напольным (башенным) вентиляторам. Для бесшумных (безлопастных) моделей процедура будет отличаться.
Удачи!
Шаг 1
Во избежание риска поражения электрическим током отключите вентилятор от источника питания.

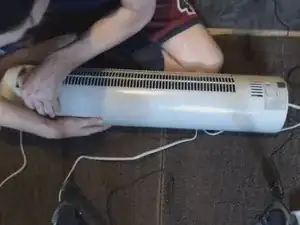

Положите вентилятор горизонтально и снимите основание, открутив фиксирующую гайку от корпуса вентилятора.
Шаг 2

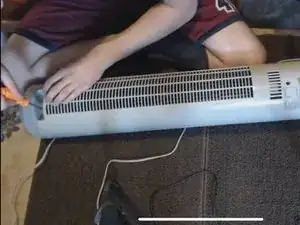

Снимите барашковый винт 3” на дне вентилятора; затем снимите четыре винта 3" на верхней части вентилятора.
Для этой операции требуется отвертка Torx.
Шаг 3

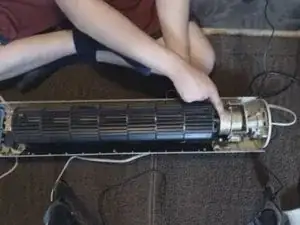

Осторожно раскройте корпус вентилятора пополам, оттянув переднюю и заднюю части друг от друга. Теперь вы должны увидеть двигатель, соединённый с лопастью вентилятора.
Это может потребовать значительного усилия, поэтому действуйте аккуратно. Можно использовать пластиковый инструмент для разделения частей.
Шаг 4

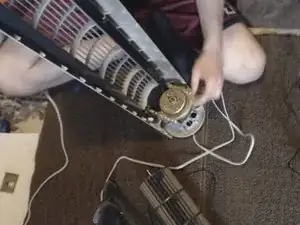

Снимите винт, соединяющий вал двигателя с нижней частью лопасти вентилятора.
Шаг 5
Снимите два винта, соединяющие металлический кронштейн с лопастью, и удалите металлический кронштейн.
Шаг 6
Чтобы аккуратно снять лопасти, крепко возьмите их и потяните на себя.
Осторожно очистите внутреннюю поверхность вентилятора тканью или пылесосом, чтобы удалить накопившуюся пыль.
Шаг 7

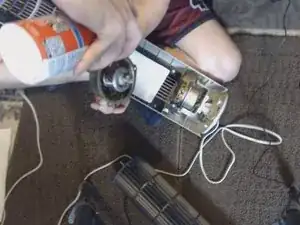

Чтобы устранить дребезжащий звук, аккуратно нанесите смазку вокруг вала барабана лопасти.
Следите, чтобы смазка не попала в подшипник!
Шаг 8
Смажьте язычок металлического кронштейна и области вокруг отверстий под винты.
Чтобы избежать скрипа в будущем, нанесите жидкую резину на верхнюю поверхность при сборке. Это эффективно предотвращает трение.
Следите, чтобы смазка не попала в подшипник!
Шаг 9
Медленно установите новые лопасти, выровняв их правильно.
Пазы на лопастях и центральном столбике должны быть идеально совмещены.
Шаг 10

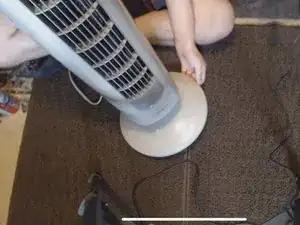

Чтобы предотвратить вибрацию новых лопастей, затяните винты вокруг металлического кронштейна и вала двигателя. Затем установите вторую половину корпуса башни и закрепите её винтами.
Важно надёжно соединить и отрегулировать все части башенного вентилятора, чтобы избежать шума.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке. Следуя этому руководству, вы сможете самостоятельно обслужить свой башенный вентилятор и сэкономить значительные средства!
