Замена лопастей вентилятора Polar Wind 8" High Velocity
Переносные вентиляторы Polar Wind 8" High Velocity дешёвы, но эффективны и легки в переноске. При правильном уходе такие вентиляторы могут служить многие годы, однако лопасти сделаны из пластика и легко повреждаются или изнашиваются. Это руководство покажет, как заменить лопасти в шесть шагов; всё, что потребуется — умение правильно пользоваться отверткой и пассатижами.
Поскольку мы работаем с небольшими деталями, которые может быть сложно разобрать, сложность руководства оценивается как средняя.
Советы:
- Смазка может пригодиться, но не является обязательной.
- Поскольку лопасти сделаны из пластика, старые лопасти лучше отправить на переработку.
Шаг 1
Используйте трёхзубую отвертку Y000, чтобы вынуть четыре винта с задней стороны вентилятора, вращая против часовой стрелки.
Внимание: Перед началом убедитесь, что вентилятор Polar Wind выключен (OFF) и отключён от сети (unplugged), чтобы избежать травм.
Шаг 2

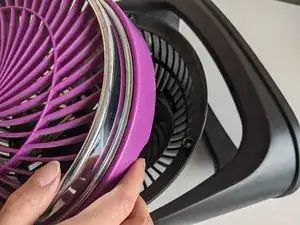

Отделите крышку от задней части руками и отложите в сторону.
Шаг 3

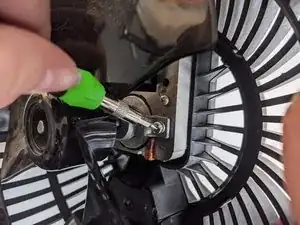

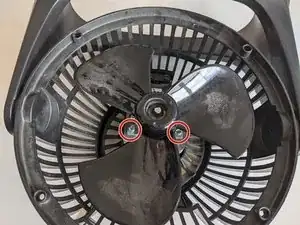

Используйте трёхзубую отвертку Y000, чтобы вынуть два винта, расположенные под лопастями вентилятора, вращая против часовой стрелки.
Шаг 4

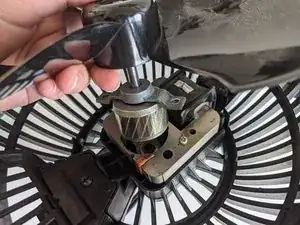

Осторожно снимите лопасти, удерживая основание и поднимая его вверх, выводя из мотора.

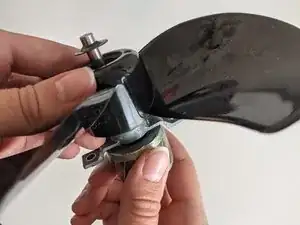

К нижней части вала слабо прикреплены две шайбы. Не теряйте эти шайбы.
Шаг 5

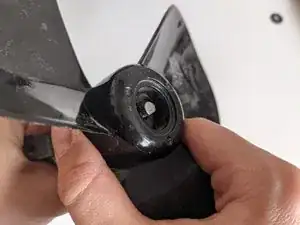

Крепко схватите основание лопастей, надавите вниз и вращайте по часовой стрелке, чтобы сдвинуть его к основанию вала.

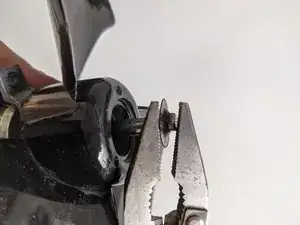

Используйте пассатижи, чтобы снять центральный диск, сжимая кромку и потянув вверх.

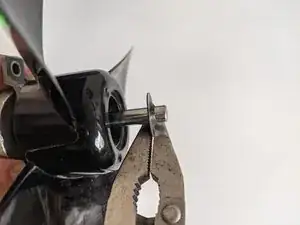

Когда диск ослабнет, зажмите нижнюю часть диска и наконечник вала между губками пассатижей, чтобы легче снять диск.
Диск может сниматься сложно. Использование смазки может помочь сдвинуть его легче, но не обязательно.
Шаг 6
После снятия отложите центральный диск в сторону.
Крепко схватите основание лопастей, потяните вверх и вращайте против часовой стрелки.
Отложите старые лопасти для последующей переработки и установите новые лопасти.
При сборке нажмите диском обратно на вал рукой, затем используйте пассатижи, чтобы подтянуть его до упора, оставив не менее 1/4" между диском и концом вала.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
