Замена батареи Nielsen-Kellerman CoxBox

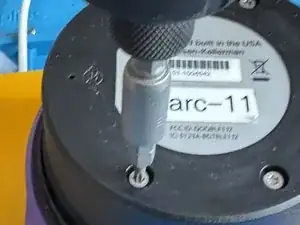

Снимите бампер с канистры с задней стороны cox box, затем выкрутите четыре винта.

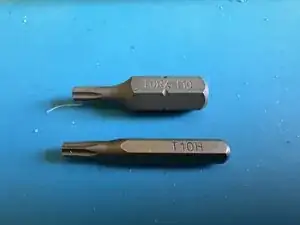

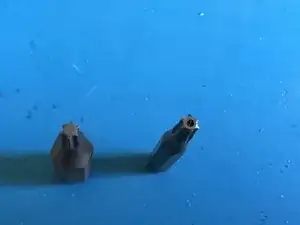

Используйте биту Torx T10 для выкручивания винтов.

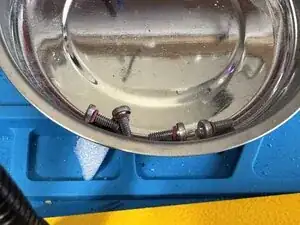

На внешних винтах установлены маленькие оранжевые уплотнительные кольца — не потеряйте их.

Не затягивайте винты слишком сильно при сборке, чтобы не повредить уплотнительные кольца.

Осторожно приподнимите заднюю часть cox box.

Батарея расположена в той части cox box, которую вы приподнимаете, и соединена проводом с другой частью cox box со стороны, противоположной гнездам для провода лодки и зарядного устройства.

Когда почувствуете сопротивление, наклоните заднюю половину cox box от разъёмов.

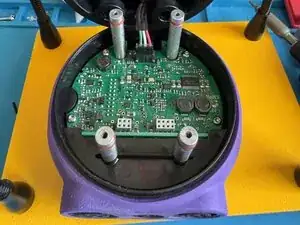

Осторожно отсоедините батарею от электроники cox box. Не применяйте чрезмерную силу.

Обратите внимание: на задней части этого разъёма (со стороны, ближайшей к краю cox box) есть защёлка. ВЫ ДОЛЖНЫ нажать на верхнюю часть защёлки перед снятием разъёма.

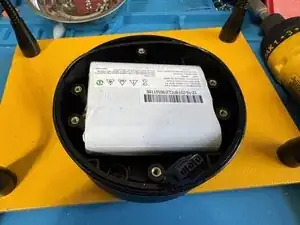

Выкрутите шесть винтов, фиксирующих батарею в заднем отсеке. Для них используется та же бита Torx T10, что и для внешних винтов.

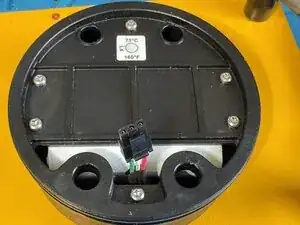

Снимите крышку отсека батареи.

Выньте старую батарею.

Установите новую батарею в отсек.

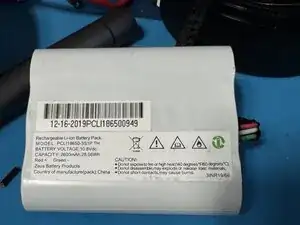

Точная модель этой батареи отсутствует в наличии, и мне не удалось найти замену. Теоретически подойдёт любой аккумуляторный блок 11.1 В (3S) с разъёмом Molex Microfit 3.0 и правильной распайкой (положительный провод, масса и термистор 10 кОм, подключённый между средним проводом и массой).

Не можете найти замену? Не беспокойтесь — есть руководство по изготовлению адаптера.

Используйте мультиметр или соберите тестер полярности, чтобы убедиться, что полярность разъёма на заменяемой батарее соответствует оригинальной батарее.

Если разъёмы на новой батарее не совпадают, вы можете вывести из строя электронику CoxBox, поэтому внимательно сравните подключения новой батареи с подключениями старой.

Не полагайтесь на цвета проводов — используйте мультиметр или предназначенный для этого тестер полярности.

Должны быть провод питания, провод массы и провод термистора.

Помимо проверки положительной и отрицательной линий, убедитесь, что термистор подключён правильно. В открывавшихся мной CoxBox термистор был подключён к средней клемме и к клемме массы.

Ваш CoxBox может отличаться. Сравните новую батарею со старой, которую вы заменяете.

Установите батарею обратно в отсек.

Наденьте крышку и выведите разъём батареи через отверстие.

Совместите винты, но не закрепляйте крышку до тестирования батареи.

Подключите батарею к электронике cox box.

Cox box должен включиться на этом этапе.

Подключите зарядное устройство CoxBox. Индикатор зарядки должен начать мигать.

Если cox box сообщает, что слишком холодно для зарядки, значит термистор подключён неправильно или отсутствует.

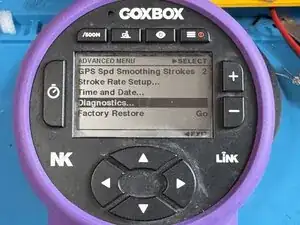

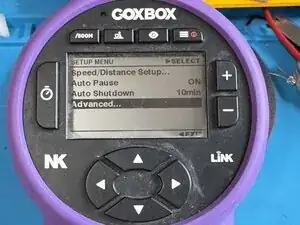

Вы можете пройти диагностический раздел, чтобы увидеть напряжение батареи и информацию о зарядке: Main Menu->Setup->Advanced->Diagnostics

Проверьте, правильно ли выполняется зарядка батареи.

Соберите cox box, повторив шаги разборки в обратном порядке.

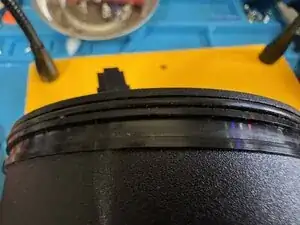

Убедитесь, что уплотнительное кольцо на задней части cox box правильно установлено перед закрытием задней крышки.

При необходимости используйте силиконовую смазку на уплотнительном кольце (не повредит).

Убедитесь, что уплотнительное кольцо установлено правильно — в большинстве случаев это не критично, но если лодка перевернётся и cox box окажется под водой, вы будете рады, что были аккуратны с уплотнительным кольцом.
