Создание адаптера для батареи

Дом

Внимание: Литий-ионные батареи, такие как используемая в NK CoxBoxes, могут быть опасными. Пожалуйста, будьте внимательны к рискам и принимайте необходимые меры предосторожности.

Оригинальный аккумулятор представляет собой батарейный блок 11.1v 2600 mAH с тремя проводами. В данный момент он не производится согласно информации от производителя и отсутствует на складе у дистрибьюторов, таких как Digikey или других, найденных через Octopart.

Замена аккумулятора на батарейный блок с двумя проводами не сработает - электроника CoxBox считывает термистор, подключенный к средним и земле проводам, и если термистор отсутствует, считает, что батарея слишком холодная для зарядки.

Для корректной работы CoxBox необходим батарейный блок с тремя проводами. К сожалению, я не смог найти такой, вероятно, потому что большинство современных систем управления батареей (BMS) обрабатывают контроль температуры внутренне, поэтому просто выводят силовые провода. Чтобы устранить эту проблему, требуется термистор с отрицательным температурным коэффициентом (NTC) на 10K, чтобы обеспечить соответствующее сопротивление для CoxBox.

Запчасти можно приобрести на amazon.com, aliexpress.us, digikey.com и т.д.

Шаг 1

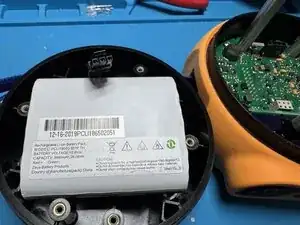

Если вы можете найти Zeus Battery Products PCLI18650-3s1P TH, вы можете пропустить этот гайд. В противном случае этот гайд предполагает, что вы приобрели батарею на 11.1v 2600mAH с разъемом JST XH 2.54mm male. Поиск батарей IMW888 или IMW889 на Amazon должен дать соответствующие результаты.

Шаг 2

При необходимости соберите разъем Molex Micro-Fit 3.0 (MX3.0) male

В женских разъемах используются женские контакты. Ориентация важна, они должны защелкиваться на месте без чрезмерного усилия и затем блокироваться.

Разъемы JST XH 2.5 (2.54)mm могут быть собраны, но также могут быть куплены уже готовыми оптом, хотя на Amazon они, похоже, продаются только с соответствующими мужскими разъемами. Aliexpress имеет именно нужные предвключенные женские разъемы.

Перед покупкой проверьте цвет проводов - так менее запутанно, если цвета проводов совпадают с таковыми на батарее при подключении.

Шаг 3

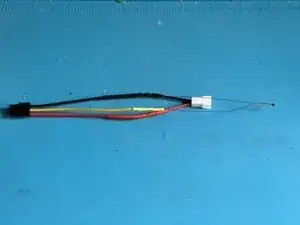

Припаяйте красный и черный провода разъема Molex к соответствующим проводам разъема JST. Два вывода термистора подключены к среднему и черному проводам Molex.

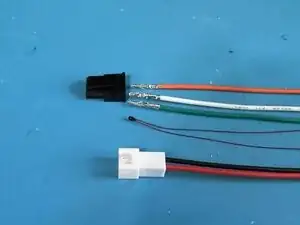

На фотографии показан разъем Molex слева, разъем JST справа, термистор уже припаян на месте. Термосуспензия находится над припаянными соединениями, но еще не сжата.

Шаг 4

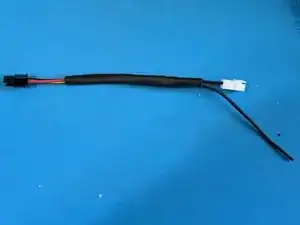

Термосуспензируйте термистор и разъемы, чтобы сделать все немного менее хрупким.

Шаг 5
