Обслуживание прямодействующих кантиливерных тормозов («V‑Brake»)
Тормоза замедляют велосипед при нажатии на тормозную ручку на руле. Тормозные калиперы соединены с тормозными ручками тросом, который сжимает тормозные колодки, прикреплённые к калиперам. Когда тормозные колодки соприкасаются с ободами, они замедляют вращение обода колеса, замедляя велосипед.
Шаг 1

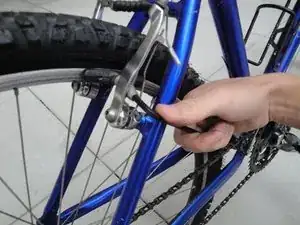

Сожмите рычаги калипера и снимите тормозной трос.
Шаг 2

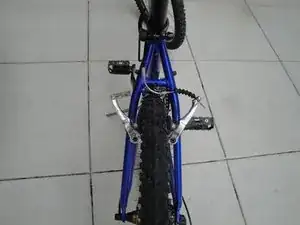

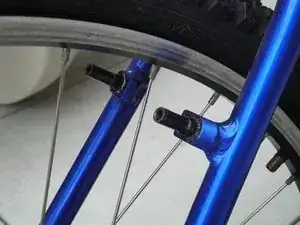

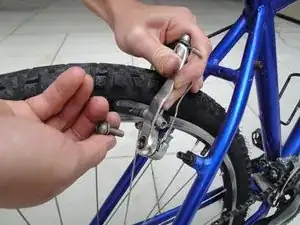

Ослабьте болт калипера и снимите тормозной калипер.
Шаг 3

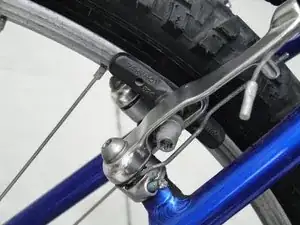

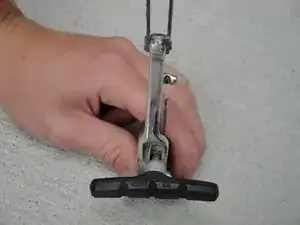

Осмотрите тормозную колодку. Если колодка изношена за пределы «линии износа», её необходимо заменить.
Шаг 4
Очистите и смажьте детали по необходимости перед повторной установкой рычагов калипера.

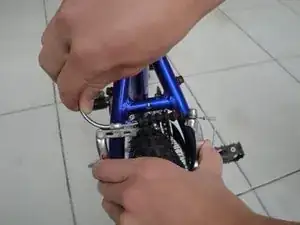

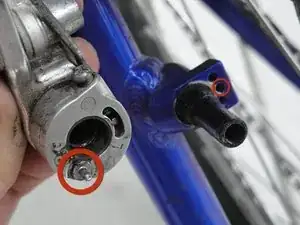

Прикрутите рычаги калипера обратно, убедившись, что штифт на задней стороне рычага калипера совпадает с одним из отверстий в раме. С обеих сторон должен быть выбран одинаковый паз.
Шаг 5

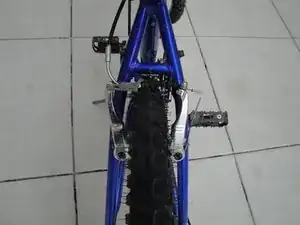

Подсоедините тормозной трос к калиперам.
Шаг 6

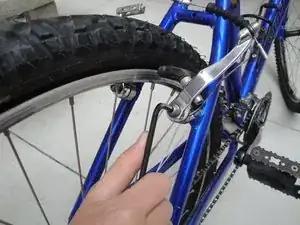

Ослабьте болт крепления тормозной колодки.
Шаг 7

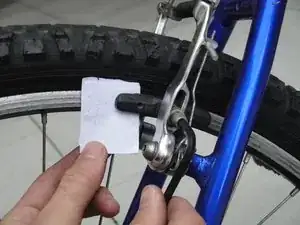

Возьмите обычный лист бумаги и сложите его вдвое два раза.

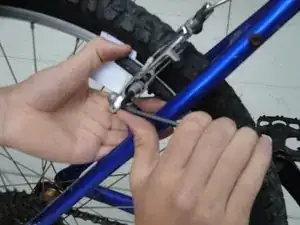

Поместите сложенный лист между тормозной колодкой и ободом в показанном положении.
Шаг 8

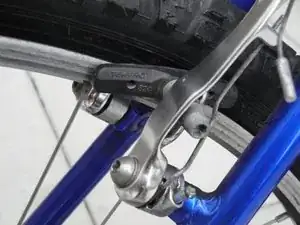

Выравняйте тормозную колодку так, чтобы она прилегала к ободу и никакая её часть не касалась резины шины.
Попросите помощника сильно зажать тормоза.
Затяните болт крепления тормозной колодки.
Шаг 9
Затяните/ослабьте регулировочные винты натяжения на каждом рычаге калипера, чтобы отрегулировать положение покоя каждой колодки так, чтобы обе колодки находились на одинаковом расстоянии от обода. Затягивание винта сдвинет калипер наружу от велосипеда, ослабление — внутрь.

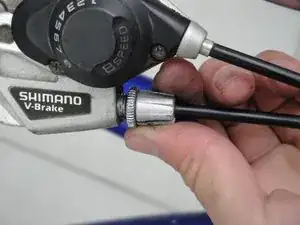

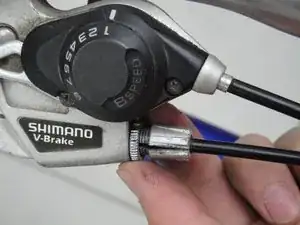

Отрегулируйте тормозной регулятор на руле так, чтобы при зажатии тормозов тормозная ручка останавливалась до соприкосновения с рулём. Это установит расстояние между колодками и ободом.
Затяните контргайку на регулировочном элементе тормоза, чтобы зафиксировать положение.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
