Разборка рыболовной катушки Shakespeare Synergy Steel Titanium

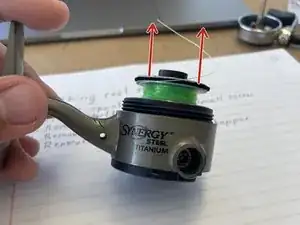

Снимите крышку шпули.

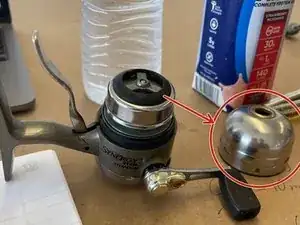

Снимите нижнюю крышку. В передней части крышки находится маленький винт. После его удаления поверните крышку по часовой стрелке для снятия.

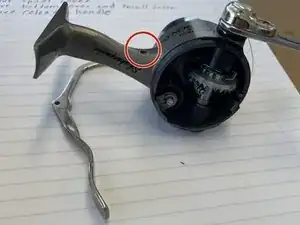

Снимите ручку освобождения. В указанном кружком месте находится маленький штифт. Его необходимо выбить тонкой отвёрткой и молотком. После этого ручка легко выскользнет.

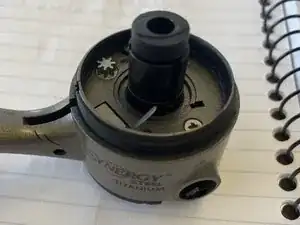

Удалите указанную кружком пружину при помощи плоской отвёртки или небольших плоскогубцев. После этого съёмная часть шпули выпадет. Также открутите ручку катушки (её используют для намотки лески).

Далее снимите пружинный зажим сверху и вытяните шпулю. Следите за порядком расположения шайб — как пластиковых, так и металлических.

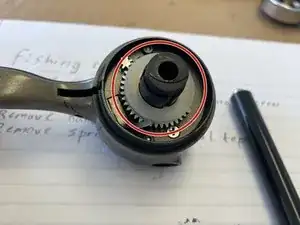

Снимите центральную шестерню. При снятии сохраняйте прежнее положение шестерён.

Снимите вал ручки с помощью четырёх крепёжных винтов. Убедитесь, что штифты на задней стороне остаются в прежнем положении, при этом самый маленький штифт направлен вниз.

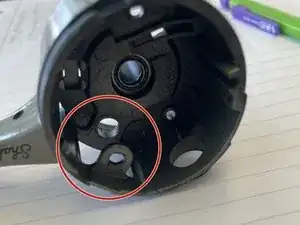

Далее снимите шестерню-шестерёнку, которая находилась в области, обведённой красным. Удалите её легко при помощи плоскогубцев.

Снимите колесо настройки тормоза, удалив стопорное кольцо при помощи плоской отвёртки.

Наконец, снимите центральный подшипник. Сделайте это, аккуратно отжав внутреннюю часть подшипника двумя отвёртками наружу.
