Разбор шпули Lew's Mach Crush Speed Spool

Обратитесь к приложенному документу для уточнения названий деталей и взрыв-схемы. Определите, у вас правая или левая катушка.

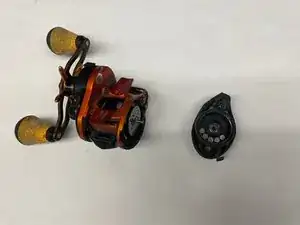

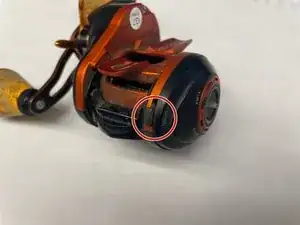

Переведите переключатель в положение «open» с левой стороны катушки, чтобы снять левую крышку.

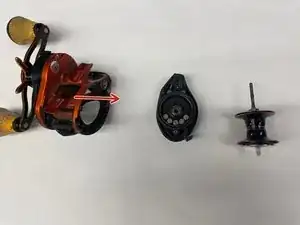

Снимите крышку со стороны ладони, затем выньте сборку шпули из центральной рамы катушки.

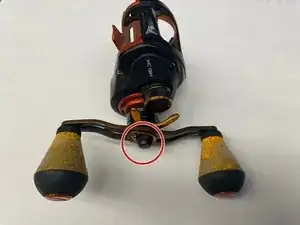

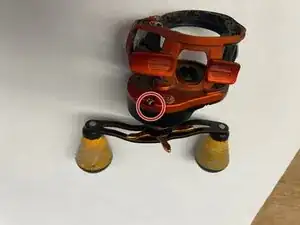

Выверните винт масляного порта при помощи небольшой крестовой отвертки.

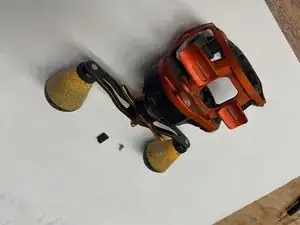

Снимите крышку масляного порта.

Снимите винт и гайку рукояти с катушки.

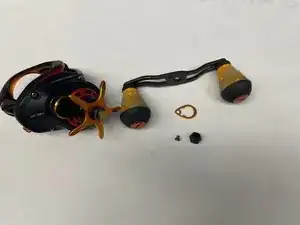

Снимите рукоять и фиксатор гайки рукояти.

Отверните звездообразную гайку фрикциона до ослабления, снимите её и шайбу рукояти с вала.

Примечание: возможно, придётся зафиксировать зубчатые передачи катушки, чтобы отвинтить фрикцион, поскольку он будет пытаться провернуть шестерни.

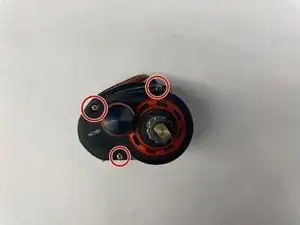

Снимите три винта крышки шпули с катушки.

Снимите крышку контроля заброса.

Подденьте 2 пружинные фрикционные шайбы и 1 держатель щелчка, чтобы завершить снятие боковой крышки.

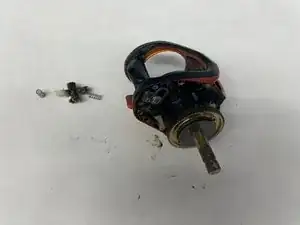

Снимите штифт карданчика и 2 пружины карданчика.

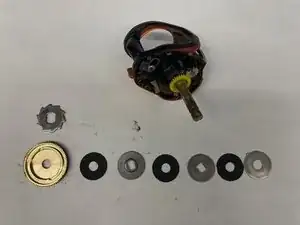

Снимите ведущую шестерню и сопутствующие фрикционные и храповые шайбы.

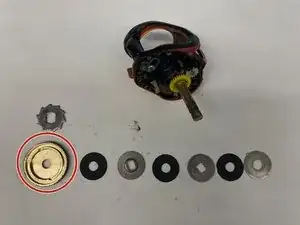

При желании нанесите масло на главную шестерню.

На этом этапе катушка разобрана до состояния, в котором можно очистить детали, удалить пыль и мусор или заменить отдельные элементы.
