Как очистить и отрегулировать прямые тянущие кантилеверные V-тормоза

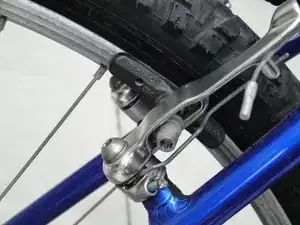

Тормоза замедляют велосипед, когда вы тянете ручку тормоза на руле. Тормозные кулаки связаны с тормозными ручками тросом, который сжимает тормозные колодки, прикреплённые к кулакам. Когда тормозные колодки контактируют с ободами, они замедляют вращение обода колеса, замедляя велосипед.
Шаг 1

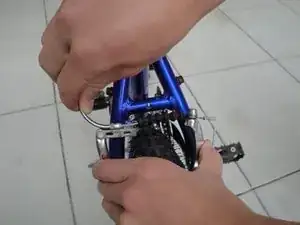

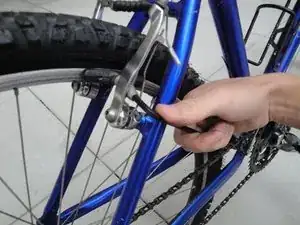

Сожмите кулаки вместе и снимите тормозной трос.
Шаг 2

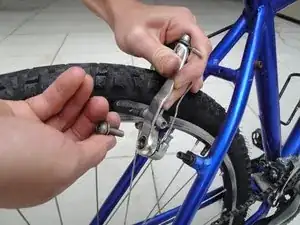

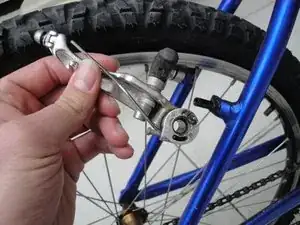

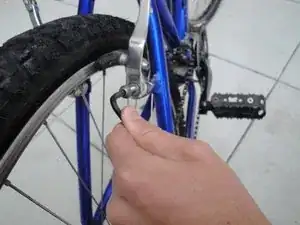

Ослабьте болт крепления тормозного кулака и снимите тормозной кулак.
Шаг 3

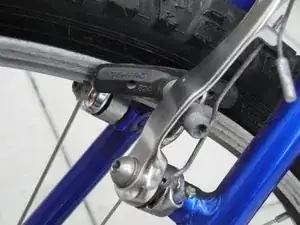

Осмотрите тормозную колодку. Если колодка стерлась ниже «линии износа», её необходимо заменить.
Шаг 4

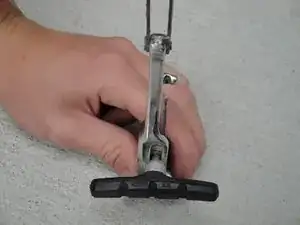

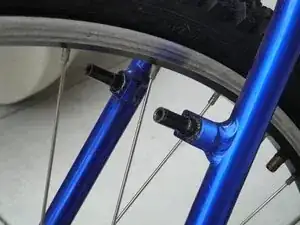

При необходимости очистите и смажьте детали перед повторной установкой рычагов кулака.

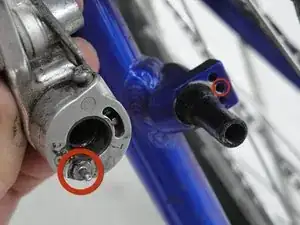

Прикрутите рычаги кулака обратно, убедившись, что штифт на задней стороне рычага кулака совмещается с одним из отверстий в раме. На каждой стороне должен быть тот же самый номер отверстия.
Шаг 5
Подсоедините тормозной трос обратно к кулакам.
Шаг 6

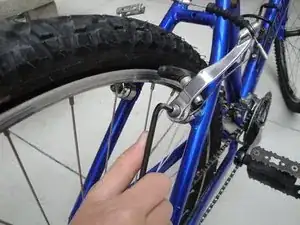

Ослабьте болт крепления тормозной колодки.
Шаг 7
Возьмите обычный лист бумаги и дважды сложите его.

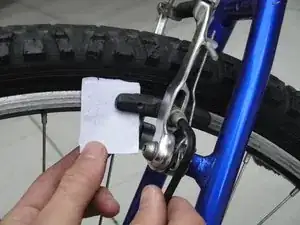

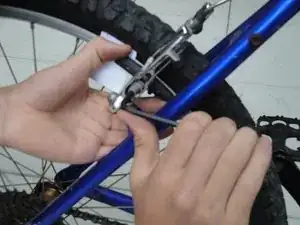

Поместите лист бумаги между тормозной колодкой и ободом в показанном положении.
Шаг 8
Выравняйте тормозную колодку так, чтобы она была заподлицо с ободом и ни одна её часть не касалась резины шины.

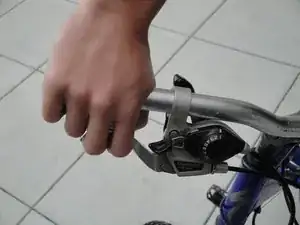

Попросите кого-нибудь сильно зажать тормоза.
Затяните болт крепления тормозной колодки на месте.
Шаг 9

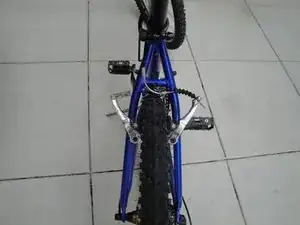

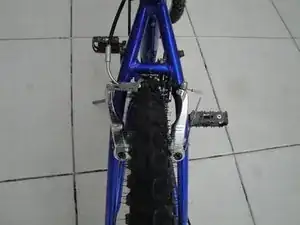

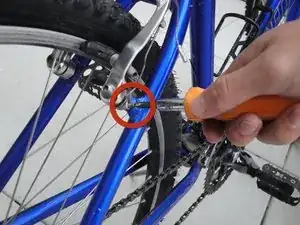

Затяните/ослабьте регулировочные винты натяжения на каждом рычаге кулака, чтобы отрегулировать положение покоя каждой тормозной колодки так, чтобы каждая колодка находилась на одинаковом расстоянии от обода. Затягивание винта смещает кулак наружу от велосипеда, ослабление — внутрь.

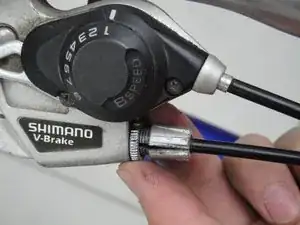

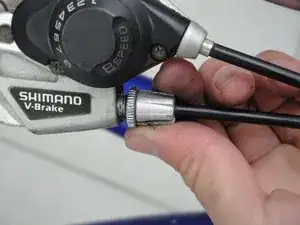

Отрегулируйте тормозной регулятор на руле так, чтобы при зажатии тормозов тормозная ручка останавливалась до соприкосновения с рулём. Это задаст расстояние между тормозными колодками и ободом.
Затяните контргайку на тормозном регуляторе, чтобы окончательно зафиксировать его положение.
Перевод руководства с ifixit.com
