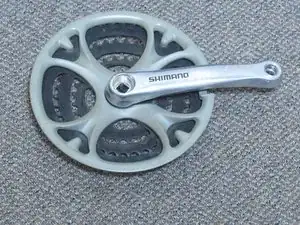

Замена кожуха цепи Raleigh M20
Следуйте этому руководству, чтобы узнать, как заменить кожух цепи. Перед снятием шатунов сначала необходимо снять педали. Для сборки шатунов и кожуха цепи выполните шаги в обратном порядке.
Шаг 1
Используйте разводной ключ 8" (дюймов), вставив его в основание педали.
Шаг 2
Поворачивайте ключ против часовой стрелки, чтобы открутить правую педаль (со стороны цепи).
Повторите процедуру на другой стороне, поворачивая по часовой стрелке.
Шаг 3
Поворачивайте ключ до тех пор, пока педаль полностью не отделится от шатуна.
Шаг 4

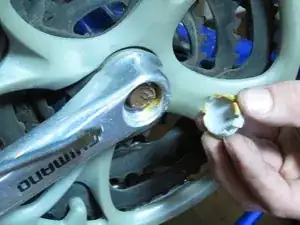

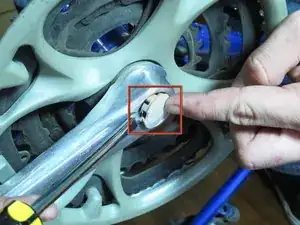

Используйте плоскую отвертку, чтобы снять пыльник шатунной оси.
Повторите процедуру на другой стороне.
Шаг 5

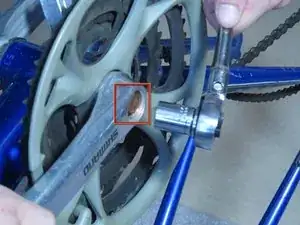

Далее используйте трещоточный ключ с головкой, чтобы открутить штангу шатуна.
Поверните трещотку по часовой стрелке, чтобы вынуть болт.
Шаг 6

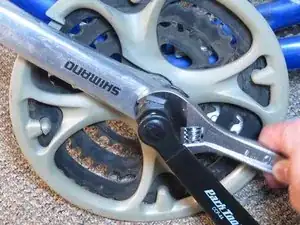

Вставьте съемник шатуна в отверстие болта.

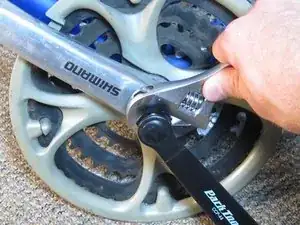

Теперь используйте разводной ключ, чтобы затянуть съемник шатуна. Поворачивайте по часовой стрелке, пока съемник полностью не затянется.
Не перетягивайте съемник шатуна. Остановитесь, как только он полностью затянется.
Шаг 7

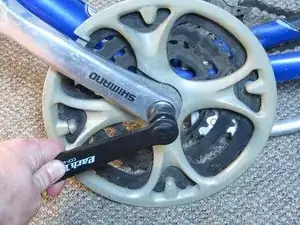

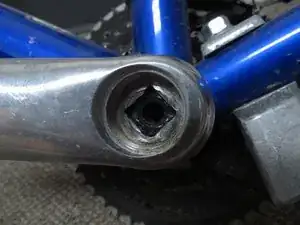

Поворачивайте съемник шатуна по часовой стрелке, чтобы снять штангу.
При снятии шатуна будет некоторое сопротивление.
Повторите шаги 2–4 на другой стороне.
Шаг 8
Переверните шатун с зубчатым диском вверх.

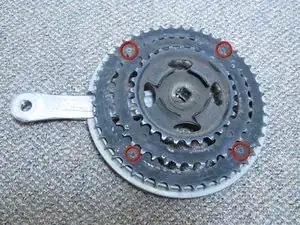

Найдите четыре винта на обратной стороне зубчатого диска.
Шаг 9

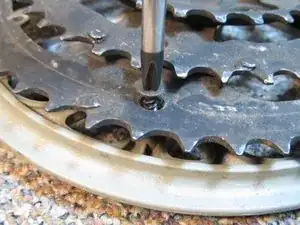

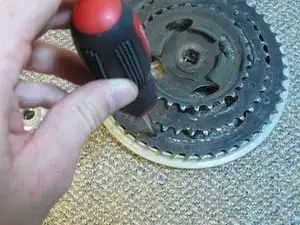

Используйте крестовую отвертку Phillips #2, чтобы выкрутить четыре винта на обратной стороне зубчатого диска.
Шаг 10

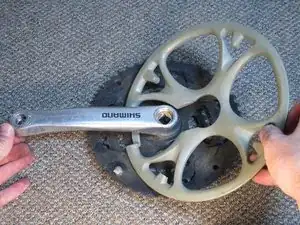

Переверните кожух цепи.
Шаг 11

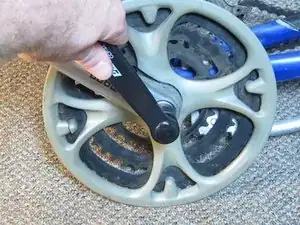

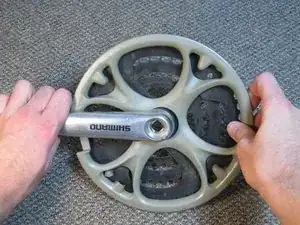

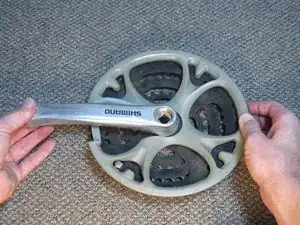

Удерживая шатун, аккуратно вытяните кожух цепи наружу.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Если вы заменяете кожух цепи, используйте новый кожух при сборке устройства.
