Замена крышек джойстика PSKONTORORA LBER-P4-05
Используйте это руководство для замены крышек джойстика на вашем контроллере.
Шаг 1
Удалите два винта Phillips #1 длиной 10 мм, которые фиксируют рукоятки.
Снимите рукоятки.
Шаг 2
Удалите четыре винта Phillips #1 длиной 9 мм, которые фиксируют заднюю крышку.
Снимите заднюю крышку с контроллера.
Шаг 3
Используйте тупые пинцеты, чтобы вытащить белый разъем батареи из его порта.
Осторожно отделите батарею от материнской платы.
Убедитесь, что вы не изгибаете и не прокалываете батарею при извлечении.
Шаг 4
Удалите два винта Phillips #1 длиной 7 мм, которые фиксируют материнскую плату.
Шаг 5

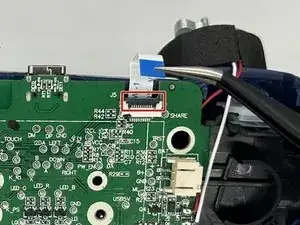

Поднимите черную защелку ZIF, фиксирующую ленту сенсорной панели на верхнем правом крае материнской платы.
Используйте пинцеты или пальцы, чтобы осторожно отключить ленту сенсорной панели.

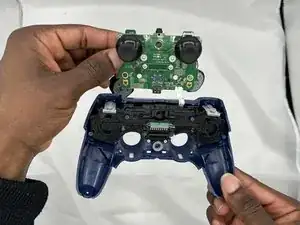

Поднимите материнскую плату вверх и извлеките ее.
Шаг 6

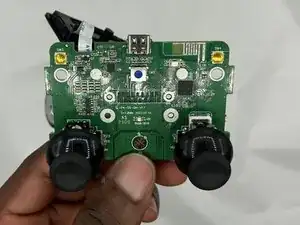

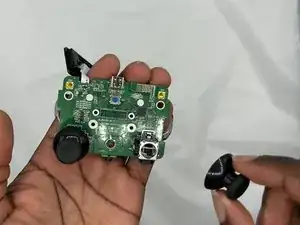

Используйте пальцы, чтобы поднять крышки джойстика прямо вверх и снять их с модулей.
Очистите или замените крышки джойстика при необходимости.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
