Замена заднего динамика (сабвуфер) Monster Soundstage S2

Используйте лопатку или пальцы, чтобы поддеть и снять резиновую накладку внизу колонки.

Снимите пять винтов 10 мм отверткой TR 10.

Используйте лопатку, чтобы оторвать оставшийся клей, удерживающий решётку корпуса колонки.

Убедитесь, что не сгибаете решётку; она ещё не освобождена от корпуса колонки.

Переверните колонку и используйте пластиковый инструмент для открывания, чтобы снять верхнюю панель с корпуса.

Используйте пластиковый инструмент для открывания, чтобы удалить поролон и открыть доступ к ещё четырём винтам.

Используйте отвертку TR 10, чтобы снять пять винтов 10 мм на верхней части колонки.

Осторожно снимите верхнюю крышку.

Следите, чтобы не порвать и не повредить кабель, подающий питание на индикатор питания.

Используйте отвертку TR 10, чтобы снять два винта 10 мм, крепящие решётку динамика.

Пока не пытайтесь снимать решётку.

После снятия верхней панели используйте лопатку, чтобы снять панель дисплея.

Защёлки на панели дисплея довольно хрупкие. Подденьте оба края дисплея перед попыткой снять его.

Используйте отвертку TR 10, чтобы снять четыре последних винта 10 мм, фиксирующие решётку динамика.

Снимите переднюю решётку динамика.

После снятия решётки вы увидите динамики.

Снимите восемь винтов 10 мм, окружающих динамики. По четыре вокруг каждого динамика.

Осторожно поднимите каждый динамик из корпуса. Возможно, потребуется оторвать лёгкое клеевое уплотнение.

Учтите наличие двух проводов, подключённых к каждому динамику.

Поставьте каждый динамик рядом с основным корпусом.

Осторожно, но твёрдо отключите два провода от каждого динамика.

Передние динамики теперь можно удалить.

Определите восемь винтов по периметру передней панели.

С помощью отвертки TR 10 снимите два винта 8 мм.

С помощью отвертки TR 10 снимите шесть винтов 12 мм.

Используйте шестигранный драйвер 5 мм, чтобы удлинить отвертку TR 10. Это позволяет добраться до винтов с более глубокими потайными отверстиями.

Найдите оставшиеся четыре винта в передней панели.

Используйте удлинённую отвертку из предыдущего шага, чтобы снять четыре винта TR 10 12 мм.

Осторожно оттяните переднюю панель от задней панели.

Между передней и задней панелями есть провода. Обе стороны можно аккуратно разложить и положить на стол.

Снимите белый звукопоглощающий материал из колонки. Обратите внимание на расположение материала и отложите его в сторону.

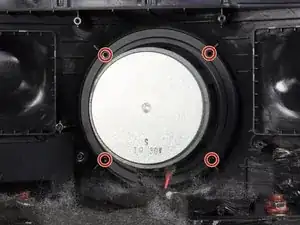

Снимите четыре винта 10 мм, которые крепят задний динамик, используя отвертку TR 10.

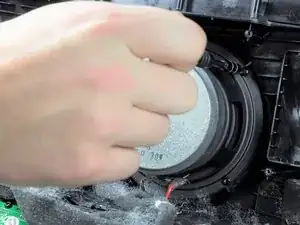

Извлеките задний динамик из корпуса.

Будьте осторожны, чтобы не натянуть и не повредить два провода, подключённых к динамику.

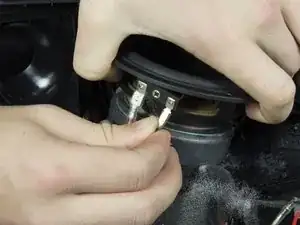

Осторожно, но твёрдо отключите два провода от динамика.

Снимите задний динамик.
