Замена разъемов задней панели Monster Soundstage S2

Используйте лопаточку или пальцы, чтобы отжать и снять резиновую накладку на дне колонки.

Снимите пять винтов 10 мм с помощью отвертки TR10.

Используйте лопаточку, чтобы разрушить оставшийся клей, удерживающий решетку на корпусе колонки.

Не сгибайте решетку; она ещё не свободна от корпуса колонки.

Переверните колонку и используйте пластиковый инструмент для вскрытия, чтобы снять верхнюю панель с колонки.

Используйте пластиковый инструмент для вскрытия, чтобы удалить пену и обнажить ещё четыре винта.

С помощью отвертки TR10 снимите пять винтов 10 мм на верхней части колонки.

Аккуратно снимите верхнюю крышку.

Будьте осторожны, чтобы не порвать и не подвергнуть напряжению кабель, подающий питание на светодиод питания.

С помощью отвертки TR10 снимите два из винтов 10 мм, которые крепят решетку динамика.

Пока не пытайтесь снимать решетку.

После снятия верхней панели используйте лопаточку, чтобы снять панель дисплея.

Защёлки панели дисплея довольно хрупкие. Подденьте оба края дисплея перед попыткой снятия.

С помощью отвертки TR10 снимите четыре последних винта 10 мм, крепящих решетку динамика.

Снимите переднюю решетку динамика.

После снятия решетки вы увидите динамики.

Снимите восемь винтов 10 мм, окружающих динамики. По четыре вокруг каждого динамика.

Осторожно приподнимите каждый динамик из корпуса. Возможно, придется нарушить слабое клеевое уплотнение.

Учтите два провода, подключенных к каждому динамику.

Положите каждый динамик рядом с основным корпусом.

Аккуратно, но решительно отсоедините два провода от каждого звукового излучателя.

Передние динамики теперь можно убрать.

Найдите восемь винтов по периметру передней панели.

С помощью драйвера TR10 снимите два винта 8 мм.

С помощью драйвера TR10 снимите шесть винтов 12 мм.

Используйте шестигранную отвертку 5 мм, чтобы удлинить драйвер TR10. Это позволит отвертке добраться до винтов с более глубокими отверстиями.

Найдите оставшиеся четыре винта в передней панели.

Используйте удлинённый драйвер из предыдущего шага, чтобы снять четыре винта TR10 12 мм.

Аккуратно оттяните переднюю панель от задней панели.

Существует проводка, соединяющая переднюю и заднюю панели. Обе стороны можно безопасно разложить друг от друга и положить на стол.

Удалите белый звукопоглощающий материал из колонки. Обратите внимание на расположение материала и отложите его в сторону.

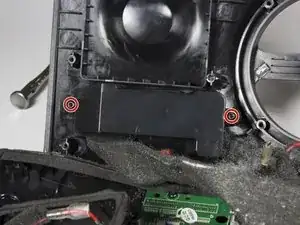

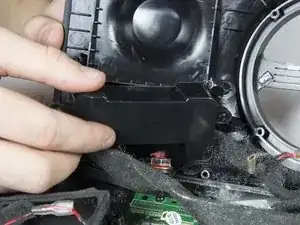

С помощью драйвера TR10 снимите два винта 10 мм, фиксирующие корпус разъема.

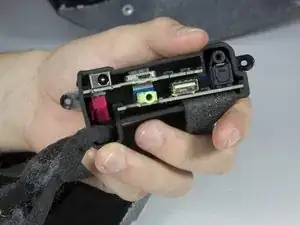

Снимите корпус с задней панели.

Не напрягайте и не рвите кабели, которые соединяют эту деталь с платой управления.

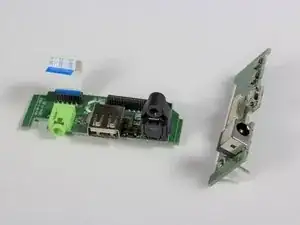

Когда корпус свободен от колонки, в нём видно две дочерние платы.

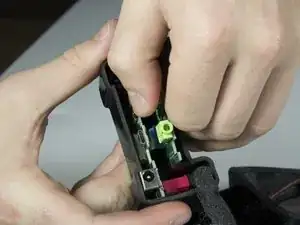

Осторожно выньте обе платы из корпуса.

Учтите хрупкий ленточный разъем, который проходит между платами, а также провода, идущие к плате управления.

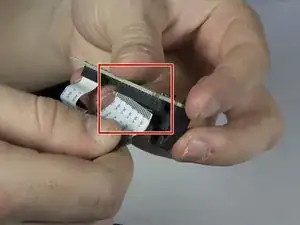

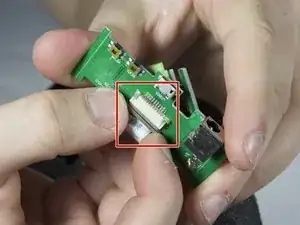

Отключите ленточный кабель, который соединяет дочерние платы с верхней платой. Оставьте кабель подключенным к нижней плате.

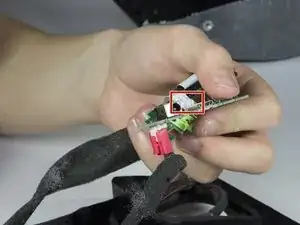

Чтобы снять ленточный кабель, аккуратно оттяните коричневый фиксатор от разъема. После этого ленточный кабель можно свободно вынуть.

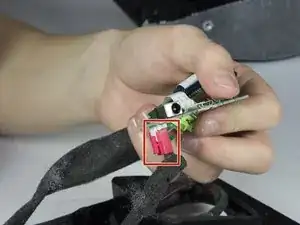

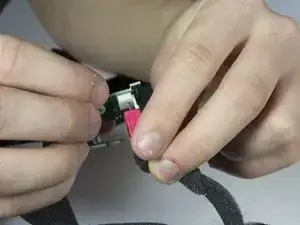

Осторожно отсоедините красный силовой разъём от верхней дочерней платы.

Обратите внимание на правильную ориентацию этого разъёма для обратной сборки.

Осторожно выньте крупный ленточный кабель из нижней платы логики. Захватите кабель как можно ближе к разъёму и тяните прямо от платы.

У этого разъёма нет фиксатора.
