Замена логической платы Monster Soundstage S2

Используйте лопатку или пальцы, чтобы поддеть и снять резиновую прокладку на нижней части колонки.

Удалите пять винтов 10 мм отверткой TR 10.

Используйте лопатку, чтобы разорвать оставшийся клей, который удерживает решётку на корпусе колонки.

Следите за тем, чтобы не согнуть решётку; она ещё не полностью отделена от колонки.

Переверните колонку и используйте пластиковый инструмент для вскрытия, чтобы снять верхнюю панель с корпуса.

Используйте пластиковый инструмент для вскрытия, чтобы удалить поролон и обнаружить ещё четыре винта.

Отверткой TR 10 удалите пять винтов 10 мм на верхней части колонки.

Аккуратно снимите верхнюю крышку.

Осторожно, не порвите и не натяните кабель, который подаёт питание на индикатор питания.

Отверткой TR 10 удалите два винта 10 мм, фиксирующие решётку динамика.

Пока не пытайтесь снимать решётку.

Сняв верхнюю панель, используйте лопатку, чтобы снять дисплейную панель.

Защёлки на дисплейной панели достаточно хрупкие. Подденьте обе кромки дисплея перед попыткой снятия.

Отверткой TR 10 удалите четыре окончательных винта 10 мм, фиксирующие решётку динамика.

Снимите переднюю решётку динамика.

После снятия решётки Вы увидите динамики.

Удалите восемь винтов 10 мм, окружающих динамики. По четыре вокруг каждого динамика.

Аккуратно приподнимите каждый динамик из посадочного места. Возможно потребуется разрушить лёгкое клеевое соединение.

Учтите наличие двух проводов, подключённых к каждому динамику.

Отложите каждый динамик рядом с корпусом.

Осторожно, но решительно отключите два провода от каждого преобразователя (динамика).

Передние динамики теперь можно снять.

Найдите восемь винтов по периметру передней панели.

Используя отвертку TR 10, удалите два винта 8 мм.

Используя отвертку TR 10, удалите шесть винтов 12 мм.

Используйте шестигранный ключ 5 мм, чтобы удлинить драйвер TR 10. Это позволяет отвертке добраться до винтов с более глубокими зенковками.

Определите оставшиеся четыре винта в передней панели.

Используйте удлинённый драйвер из предыдущего шага, чтобы удалить четыре винта TR 10 12 мм.

Осторожно оттяните переднюю панель от задней панели.

Между передней и задней панелями есть соединительные провода. Обе стороны можно безопасно сложить и положить на стол.

Снимите белый звукопоглощающий материал из колонки. Обратите внимание на расположение материала и отложите его.

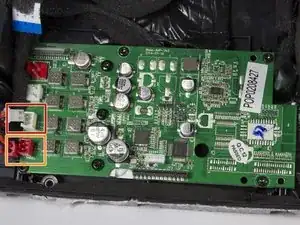

Отключите задний белый разъём от логической платы.

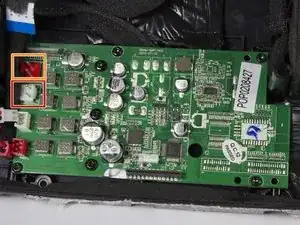

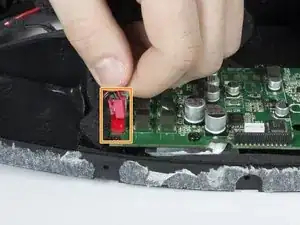

Отключите задний красный разъём рядом с белым.

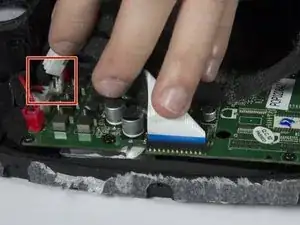

Отключите передний белый разъём от логической платы.

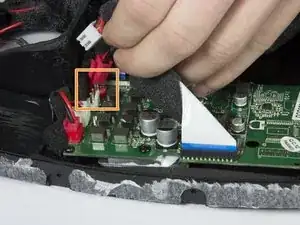

Отключите задний белый разъём от логической платы.

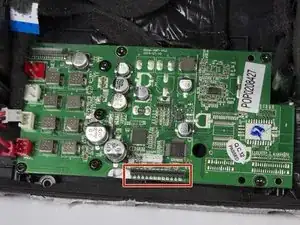

Снимите передний кабель-ленту с логической платы.

У этого разъёма нет фиксатора.

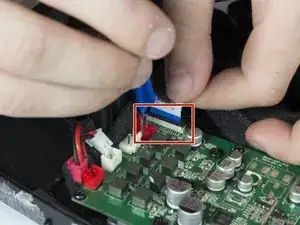

Используйте пластиковый инструмент для вскрытия, чтобы приподнять коричневый зажим-фиксатор кабеля-ленты.

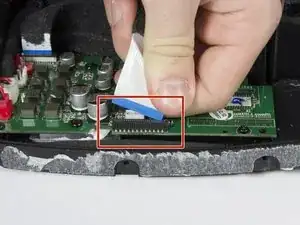

Теперь кабель-лента можно извлечь с логической платы.

Используйте отвертку TR10, чтобы снять четыре винта 10 мм, крепящие плату логики к передней панели.

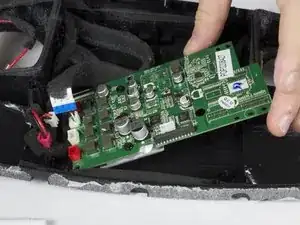

Извлеките плату логики из динамика.
