Замена выключателя питания Fosera Scandle 200

Электроника

Переключатель на Fosera Scandle 200 имеет три положения: Выключено, Низкая мощность и Высокая мощность. Если переключатель перестанет работать, вы можете не смочь выключить фонарь или он может не включиться. В любом случае, неисправный переключатель ограничит полезность Fosera Scandle 200, и его необходимо заменить.

Шаг 1

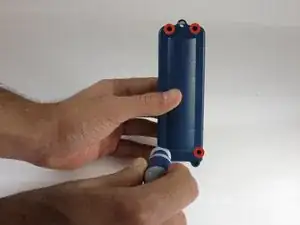

Чтобы открыть корпус, вам нужно открутить четыре винта Phillips #0 длиной 15 мм, доступных с задней стороны.

Шаг 2

Осторожно отделите две половинки корпуса.

Шаг 3

Отключите аккумулятор от материнской платы, поднимая белый пластиковый язычок в верхней части соединения.

Осторожно вытяните шнур за белый пластиковый адаптер. Не тяните за красный и черный провод.

Шаг 4

Открутите четыре винта Phillips #0 длиной 15 мм, чтобы освободить материнскую плату от корпуса.

Шаг 5

Медленно вытяните материнскую плату из корпуса. Убедитесь, что свободный провод аккумулятора не застревает.

Шаг 6

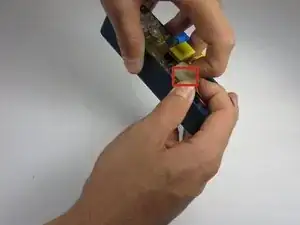

Найдите выключатель питания и осмотрите область под желтым пластиком.

Если вы найдете что-то, что препятствует движению, и сможете это удалить, вы закончили! Если нет, продолжайте замену.

Шаг 7

Найдите три выводных соединителя для переключателя на задней стороне материнской платы. Правильные выводы будут прямо под надписью «Scandle0410 REV.07».

Шаг 8

Паяльник БУДЕТ горячим! Не прикасайтесь к кончику паяльника или к частям, которые недавно контактировали с паяльником.

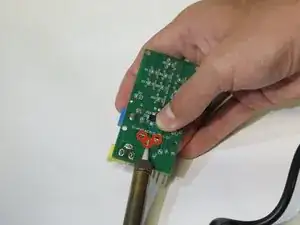

Свинец вокруг всех трех выводных соединителей нужно расплавить по отдельности. Толкните выводы с помощью паяльника по мере плавления свинца.

Шаг 9

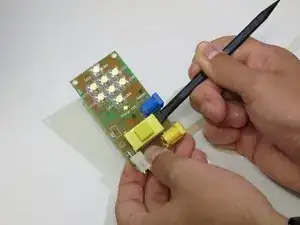

Используйте плоский конец лопатки, чтобы поддеть выключатель питания от материнской платы. Если переключатель все еще зафиксирован, воспользуйтесь
