Замена светодиодной панели Nokero N400

Этот инструктаж научит вас безопасно обрезать провода, чтобы удалить компонент светодиодной панели из устройства и заменить его на новый.

Шаг 1

Нажмите вниз, чтобы снять крышку батареи и продемонстрировать батарею.

Затем извлеките батарею.

Удалите винт Phillips #1 размером 7 мм.

Вставьте пластиковый инструмент для открытия между двумя пластиковыми панелями и аккуратно обойдите устройство.

Отпустите защелки внутри и разъедините устройство.

Некоторые защелки могут сломаться при открытии.

Сняв заднюю крышку устройства, слегка потяните вверх за светодиодный модуль, чтобы извлечь его из корпуса.

Светодиодный модуль разделится на три компонента: плату света, внешний корпус и пластиковую линзу.

Отложите внешний корпус и пластиковую линзу в сторону.

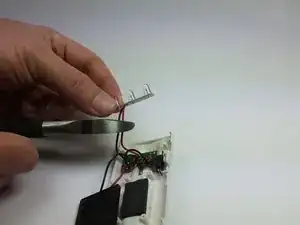

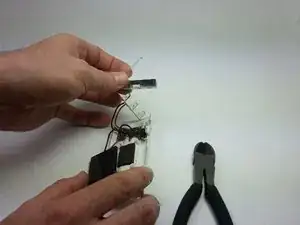

Возьмите пару плоскогубцев и обрежьте красный и черный провода, соединенные с платой света.

Убедитесь, что обрезаете их прямо под платой света.

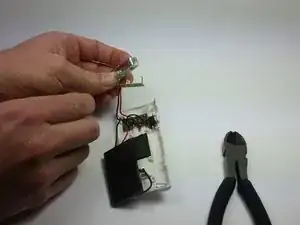

Чтобы установить новую плату света, вам необходимо соединить или припаять провода к новой плате света.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
