Замена терминала зарядки Fosera Scandle 200
В данном руководстве будет объяснено и показано, как заменить терминал зарядки, который перестал работать. Для замены потребуется паяльник и лопатка. Это довольно простое руководство по замене и займет около пятнадцати минут.
Шаг 1
Чтобы открыть корпус, вам нужно unscrew четыре винта Phillips #0 длиной 15 мм, которые доступны с задней стороны.
Шаг 2
Осторожно отделите две половины корпуса.
Шаг 3
Отсоедините аккумулятор от материнской платы, поднимая белую пластиковую метку на верхней части соединения.
Осторожно потяните шнур за белый пластиковый адаптер. Не тяните за красный и черный провод.
Шаг 4
Отвинтите четыре винта Phillips #0 длиной 15 мм, чтобы освободить материнскую плату от корпуса.
Шаг 5
Медленно выньте материнскую плату из корпуса. Убедитесь, что свободный провод аккумулятора не застрял.
Шаг 6
Будьте осторожны при использовании паяльника, его кончик будет очень горячим.
Найдите трехштырьковые разъемы терминала зарядки на обратной стороне материнской платы.
Шаг 7

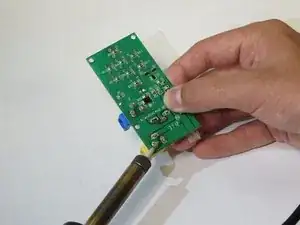

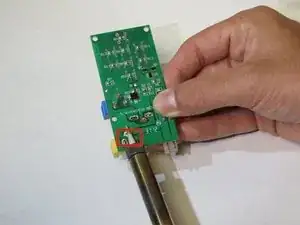

Начните плавить припой на каждом разъеме штырька по отдельности с помощью паяльника.
Шаг 8

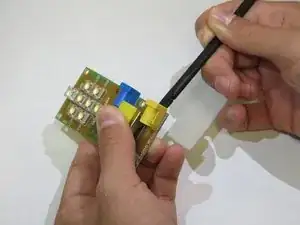

Используйте плоский конец лопатки, чтобы отклеить терминал зарядки от материнской платы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
