Замена сетевого шнура и трансформатора Cambridge Audio A3i
В данном руководстве мы заменим сетевой шнур и трансформатор. Трансформатор — это большое, тяжелое устройство, которое преобразует относительно высокое входное напряжение 220 В в более низкое напряжение для усилителя.
Шаг 1
Удалите 2 винта с каждой стороны усилителя.
Шаг 2
Удалите 2 винта на задней панели устройства. Сдвиньте верхнюю крышку вверх и назад от основного корпуса.
Шаг 3
Удалите 3 винта на дне корпуса.
Удалите 13 винтов на задней панели.
Не перемещайте заднюю панель слишком далеко, так как сетевой шнур все еще подключен.
Шаг 4
Используя плоскогубцы, зажмите удерживающее устройство для сетевого шнура, как показано, и потяните его к внешней стороне панели.
Это может потребовать небольшой маневра, но оно должно выйти из отверстия и затем сойти со шнура.
Шаг 5

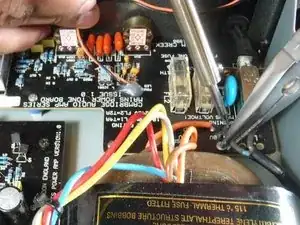

Осторожно отсоедините концы сетевого шнура от печатной платы.
Следите за цветами проводов. Коричневый провод подключен к L на печатной плате, и этот провод подключается к предохранителю в сетевом разъеме. Синий провод подключен к N на плате.
Наконец, потяните сетевой шнур через заднюю панель, чтобы полностью его удалить.
Шаг 6
Чтобы удалить трансформатор, нужно снять материнскую плату. Это необходимо для доступа к пайке на сетевых проводах. - Смотрите руководство по удалению материнской платы.

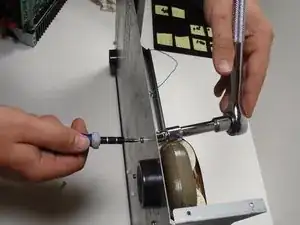

Снимите 4 гайки, удерживающие кронштейн трансформатора, с помощью 7-мм гайковерта или головки.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
