Замена материнской платы Cambridge Audio A3i

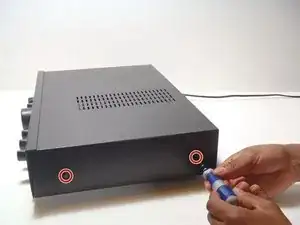

Снимите по 2 винта с каждой стороны усилителя.

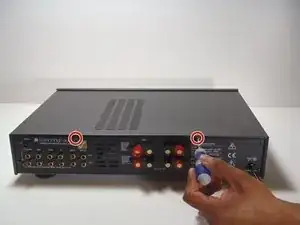

Снимите 2 винта на задней стенке устройства. Сдвиньте верхнюю крышку вверх и назад, чтобы снять её с корпуса.

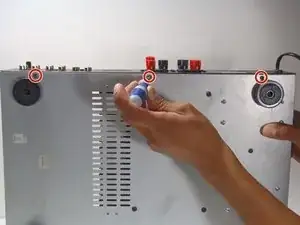

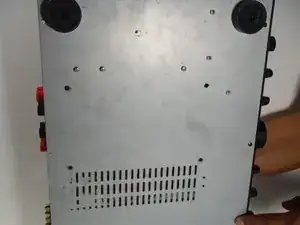

Снимите 3 винта на нижней части корпуса.

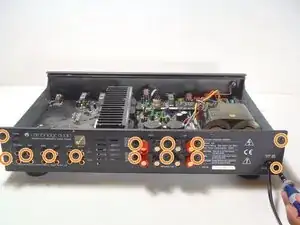

Снимите 13 винтов на задней панели.

Не отодвигайте заднюю панель слишком далеко, так как сетевой шнур всё ещё подключён.

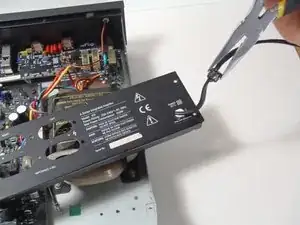

С помощью плоскогубцев сожмите фиксатор сетевого кабеля, как показано, и потяните его в сторону внешней стороны панели.

Может потребоваться небольшое покачивание, но он должен выйти из отверстия и затем соскользнуть с кабеля.

Снимите по 2 винта с каждой стороны радиатора. К ним нужно получить доступ сверху устройства.

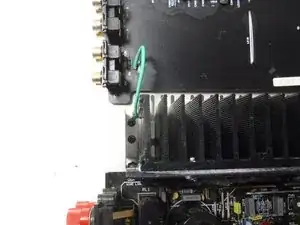

Снимите зелёный контактный провод заземления с крепёжного винта.

Положите усилитель на бок и снимите 4 винта, которые крепят рамку материнской платы к основному корпусу.

Держите материнскую плату одной рукой при снятии крепёжных винтов.

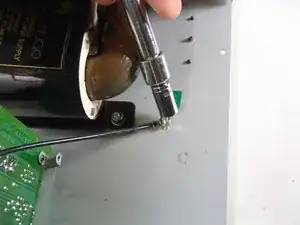

Отвинтите контактный провод заземления от основного корпуса.

Отпа́йте 4 провода, идущих от трансформатора.

Материнская плата теперь может быть поднята из корпуса. Любая деталь, которую нужно снять с неё, может быть отпаяна.
