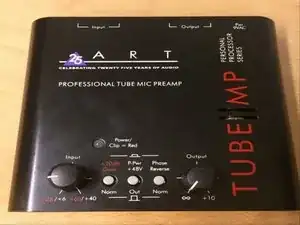

Замена лампы 12 AX7A в Art Tube MP AMP

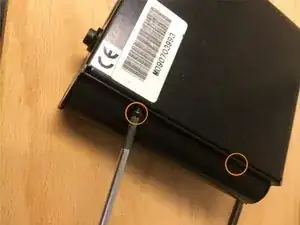

Ослабьте 4 винта по бокам устройства, используя PH1

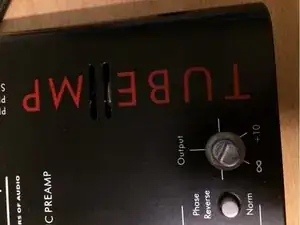

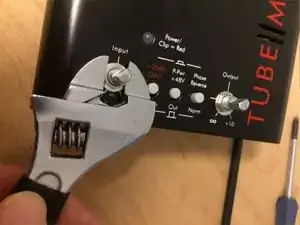

Используйте умный ключ, чтобы ослабить два контроллера ввода и вывода. Закрепите умный ключ под контроллером.

Будьте осторожны, чтобы не повредить поверхность.

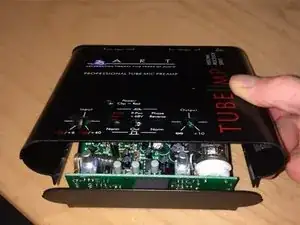

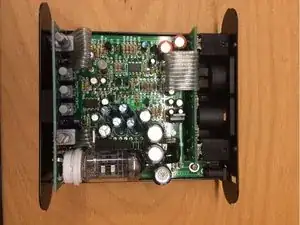

Теперь вы можете поднять верхнюю часть устройства, и появится основная плата.

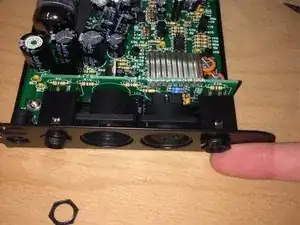

Снова используйте умный ключ, чтобы ослабить разъемы на задней стороне.

Внимание! Не потеряйте шайбы, расположенные внутри и снаружи. По две штуки.

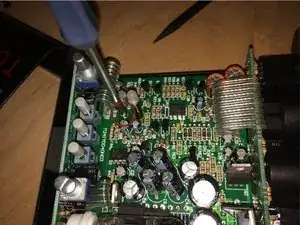

Используйте PH 1, чтобы открутить 2 винта на основной плате.

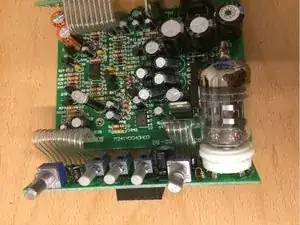

Теперь вы можете извлечь плату полностью.

Внимание: снова есть 2 шайбы.

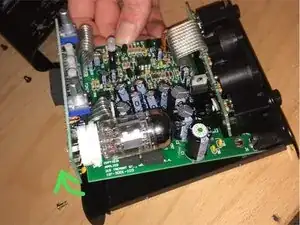

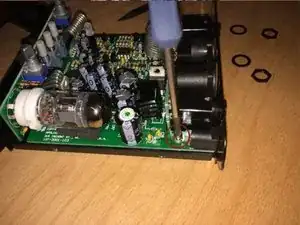

Осторожно приподнимите лампу, чтобы получить лучший обзор.

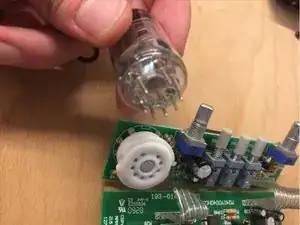

Удалите лампу с помощью ткани из гнезда, металлическая лопатка может помочь.

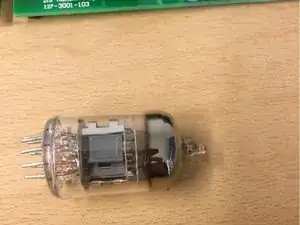

Вставьте новую лампу.

Используйте ткань, чтобы на поверхности не осталось остатков.

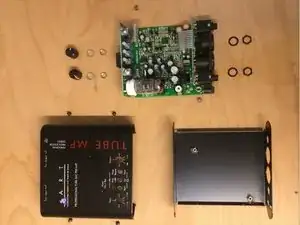

В конце просто соберите все части обратно.

Будьте осторожны, чтобы затянуть все винты и разъемы, иначе внутренние вибрации могут повредить ваше устройство.

Сначала установите разъемы, чтобы вернуть основную плату на место.
