Замена левого шарнира Beats Solo 3
В этом руководстве объясняется, как заменить левый шарнир на наушниках Beats by Dre Solo3. Номер модели этих наушников — A1796. Неисправный шарнир — одна из основных причин, по которым наушники становятся непригодными к использованию. Хотя шарнир является простым компонентом наушников, этот ремонт не для слабонервных и потребует времени и технических навыков.
Требуемые специальные навыки:
- Пайка/распайка проводов
- Вкручивание/выкручивание винтов
Примечание:
- При разборке устройства настоятельно рекомендуется использовать пластиковый или нейлоновый инструмент для поддевания, чтобы избежать повреждений.
- Перед началом убедитесь, что наушники полностью выключены и отключены от любых внешних источников питания.
- Будьте крайне осторожны при работе с проводами: если они будут надрезаны или повреждены в процессе ремонта, устройство станет непригодным к использованию и представляет собой риск возгорания.
- Для получения дополнительной информации по пайке обратитесь к руководству Как паять и распаивать соединения.
Шаг 1

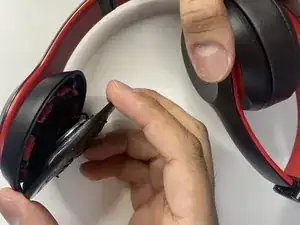

Используйте лопатку или инструмент для вскрытия, чтобы отогнуть амбушюр от левого чашки наушника.
Удалите ленту вокруг чашки наушника.
Выполняйте этот шаг аккуратно, чтобы не повредить наушники.
Рекомендуется использовать пластиковый или нейлоновый инструмент для поддевания, чтобы не повредить устройство.
Шаг 2

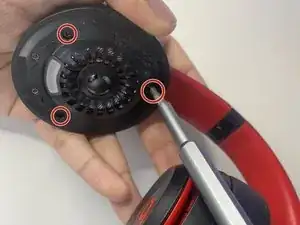

Используйте отвертку Phillips #00, чтобы выкрутить три винта из левой чашки наушника.
Осторожно извлеките динамик.
Динамик подключён к плате припаянными проводами, поэтому не тяните и не дергайте динамик с чашки.
Шаг 3

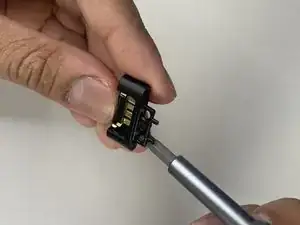

Используйте отвертку Phillips #00, чтобы выкрутить два винта 0.4 мм, фиксирующие плату аудиоразъёма.
Пинцетом аккуратно вытащите плату аудиоразъёма.
Шаг 4

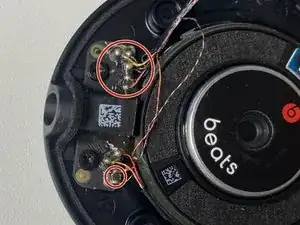

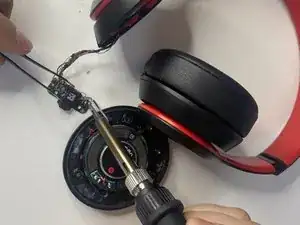

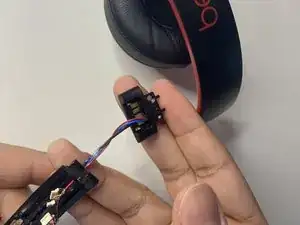

Используйте паяльник, чтобы распаять семь проводов, присоединённых к плате аудиоразъёма слева.
Два провода, идущие непосредственно от динамика к аудиоразъёму, распаивать не нужно.
Шаг 5

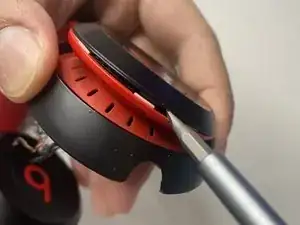

Используйте инструмент для поддевания, чтобы разделить крышку наушников.
Осторожно подденьте и обойдите крышку по окружности, чтобы снять её, не сломав.
Следует использовать пластиковый или нейлоновый инструмент, а не отвертку или металлическую лопатку.
Шаг 6

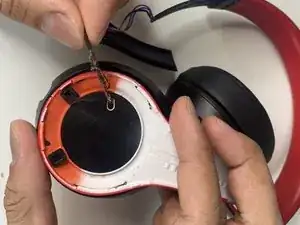

После разделения внешней и внутренней панелей протяните распаянные провода через обратную сторону внутренней панели.
Шаг 7
Чтобы отсоединить три собранных разъёма от платы внешней панели, тяните кабели от гнезда в том же направлении, что и отдельные провода.
Тяните равномерно по всей ширине кабеля, чтобы отдельные провода не испытывали избыточного натяжения.
Шаг 8
Аккуратно подтяните провода, приклеенные к оголовью, вверх.
Можно использовать небольшой инструмент для поддевания, чтобы поддеть провода.
Шаг 9
Оттяните резиновую накладку вокруг левого шарнира.

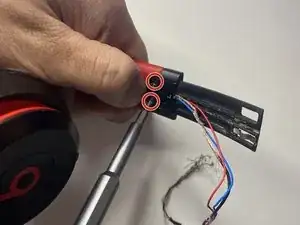

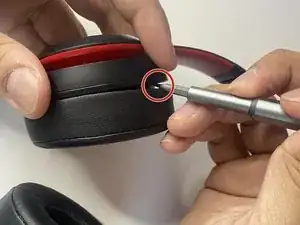

Используйте отвертку Phillips #00, чтобы выкрутить два винта 0.3 мм из левого шарнира.
Шаг 10
Вытащите шарнир из оголовья.
Если шарнир сильно повреждён, он может выйти по частям.
Шаг 11

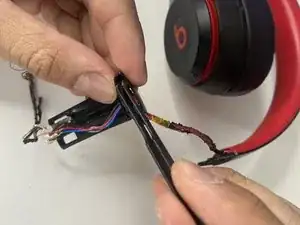

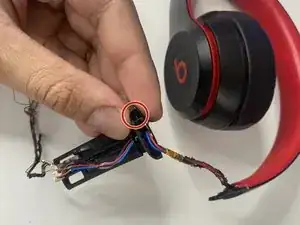

Сложите шарнир и оголите металлические штифты, удерживающие его на месте.
Пинцетом выньте один из металлических штифтов.
Сохраните его для дальнейшего использования.
Шаг 12
Отделите шарнир от кронштейна и снимите их с проводов.
Шаг 13
Возьмите новый шарнир и с помощью пинцета вставьте прилагаемую медную пластину.
Вдавите пластину в внутреннюю канавку шарнира.
Это может потребовать некоторого усилия.
Шаг 14

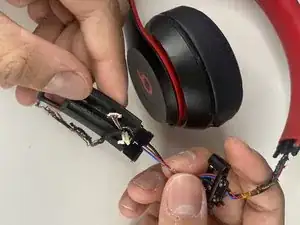

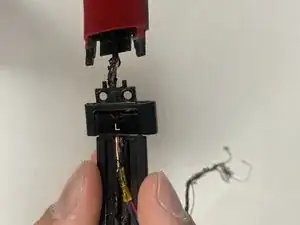

Протяните провода через новый шарнир и кронштейн.
Соедините шарнир и кронштейн вместе.

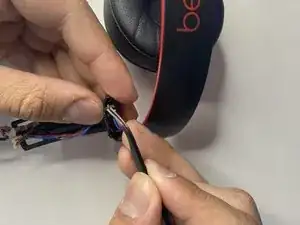

Сложите шарнир и аккуратно вставьте его металлический штифт.
Шаг 15

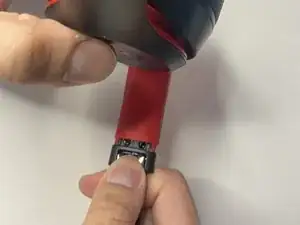

Вставьте шарнир обратно в оголовье.
Оттяните резиновую накладку вокруг шарнира назад.
Используйте отвертку Phillips #00, чтобы вернуть два винта 0.3 мм, крепящие шарнир к оголовью.
Поздравляем — вы заменили шарнир! При необходимости пройдитесь по шагам в обратном порядке для сборки.
Заключение
- Для повторной сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
