Замена печатной платы пульта управления RC Ford Mustang GT
Печатная плата пульта передает инструкции по движению автомобилю. Если пульт не передает сигнал, следующие шаги покажут, как заменить печатную плату.
Примечание: В этом руководстве подразумевается пайка. Для получения информации о том, как паять, пожалуйста, посетите страницу о навыках пайки iFixit.
Шаг 1
Удалите винт Philips #0 размером 5 мм с пульта управления.
Используя язычок, поднимите крышку батарейки с пульта управления, чтобы получить доступ к батарее.
Шаг 2

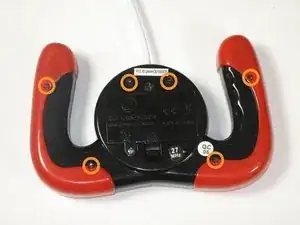

Открутите шесть винтов Philips #0 размером 5 мм на задней стороне пульта.

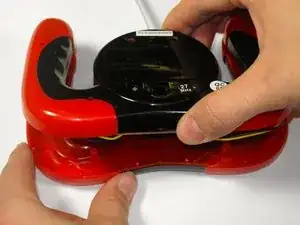

Отделите заднюю часть пульта от передней панели.
При сборке убедитесь, что пластиковые покрытия кнопок на передней панели совпадают с кнопками на задней панели. Если они не совпадают, кнопки могут зажаться в состоянии "нажато".
Шаг 3

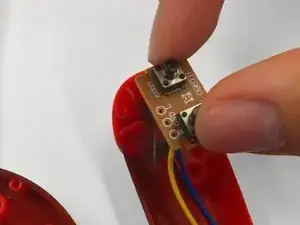

Удалите две кнопки слева и справа из их выемок в контроллере.
Шаг 4

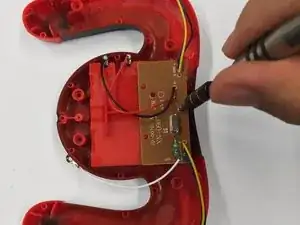

Удалите винт Philips #0 размером 5 мм, который соединяет антенны с печатной платой.
Шаг 5

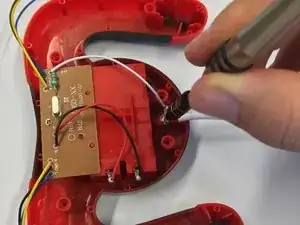

Открутите винт Philips #0 размером 5 мм, расположенный в нижней части платы по центру.
Удалите печатную плату из корпуса.
Шаг 6

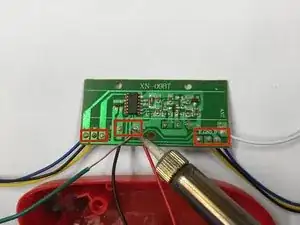

Запомните, где подключен каждый провод к печатной плате для последующей сборки, так как они будут удалены на следующем шаге.
Используя медную оплетку для пайки, удалите припой, соединяющий девять проводов с печатной платой.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
