Замена батареи/порта зарядки Siri Remote для Apple TV 4K 2021

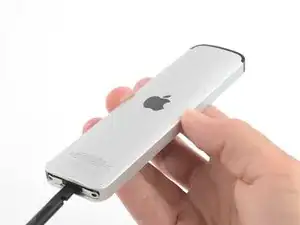

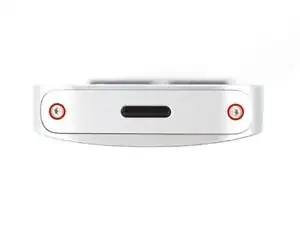

Используйте отвертку P2 Pentalobe, чтобы выкрутить два винта длиной 6,1 мм, фиксирующие нижнюю крышку.

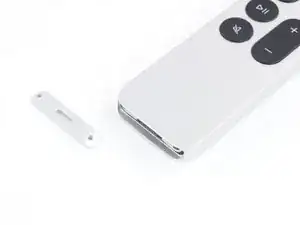

Снимите нижнюю алюминиевую крышку.

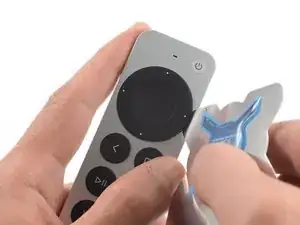

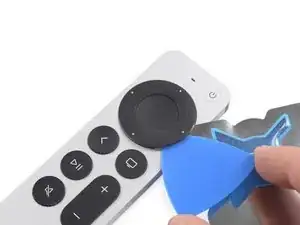

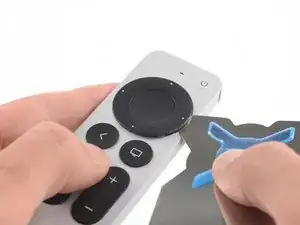

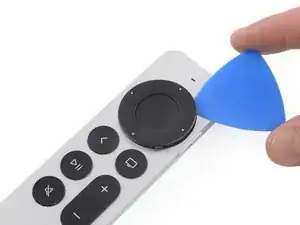

Вставьте iFlex в зазор с правой стороны вокруг круглой сенсорной панели.

Вставляйте iFlex примерно на 3 мм.

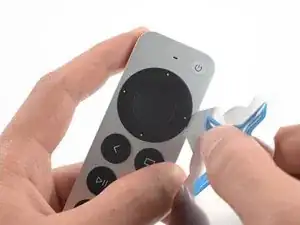

Используйте iFlex, чтобы создать зазор, поддев круглую сенсорную панель вверх.

Вставьте монтажную пластину в зазор. Уберите iFlex после вставки монтажной пластины.

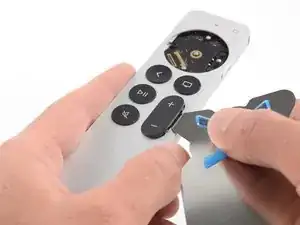

Проведите монтажной пластиной по верхней половине сенсорной панели.

Избегайте проведения монтажной пластины по нижней половине сенсорной панели. Там проходит гибкий кабель!

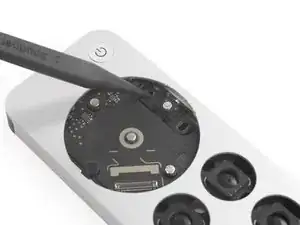

Подденьте сенсорную панель с нижнего правого края, чтобы получить доступ к нажимному разъёму.

Используйте монтажную пластину, чтобы поддеть коннектор сенсорной панели и отсоединить его.

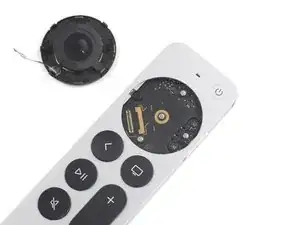

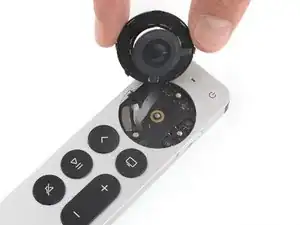

Снимите сенсорную панель.

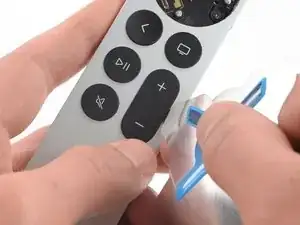

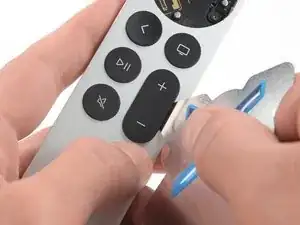

Вставьте iFlex в зазор на правом краю кнопки регулировки громкости.

Вставляйте iFlex примерно на 3 мм.

С помощью iFlex подденьте кнопку громкости, чтобы отщёлкнуть пластиковые защёлки, удерживающие кнопку на месте.

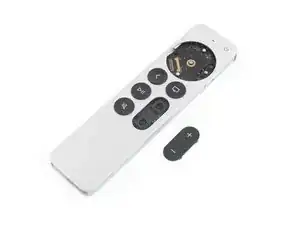

Снимите кнопку громкости.

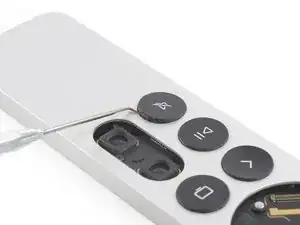

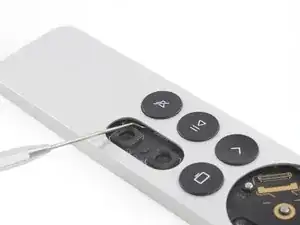

Вставьте изогнутый зонд в корпус, чтобы освободить правую пластиковую защёлку кнопки отключения звука.

Осторожно надавите на защёлку кнопки изнутри.

Убедитесь, что зонд не ударяет по компонентам на плате и вставлен горизонтально.

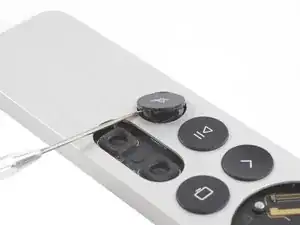

Вставьте зонд в зазор на поверхности кнопки отключения звука.

Используйте зонд, чтобы поддеть кнопку отключения звука и отщёлкнуть оставшиеся пластиковые защёлки.

Снимите кнопку отключения звука.

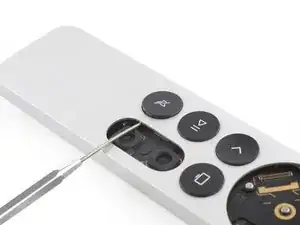

Вставьте зонд в корпус, чтобы освободить правую пластиковую защёлку кнопки воспроизведения/паузы.

Осторожно нажмите на защёлку изнутри.

Убедитесь, что зонд не ударяет по компонентам на плате и вставлен горизонтально.

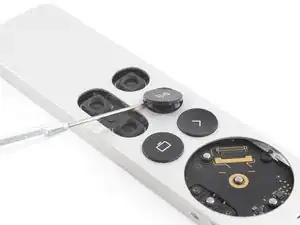

Вставьте зонд в зазор на поверхности кнопки воспроизведения/паузы.

Используйте зонд, чтобы поддеть кнопку воспроизведения/паузы и отщёлкнуть оставшиеся пластиковые защёлки.

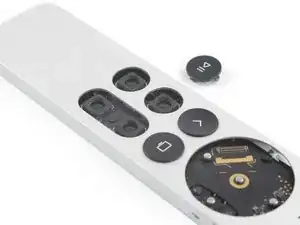

Снимите кнопку воспроизведения/паузы.

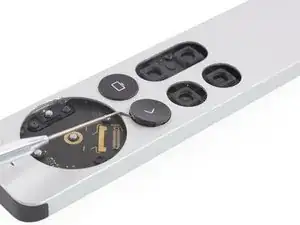

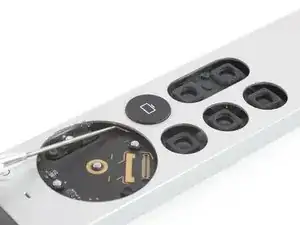

Вставьте зонд в корпус там, где ранее была сенсорная панель, чтобы освободить верхнюю пластиковую защёлку кнопки «Назад».

Осторожно нажмите на защёлку изнутри.

Убедитесь, что зонд не ударяет по компонентам на плате и вставлен горизонтально.

Вставьте зонд в зазор на поверхности кнопки «Назад».

Используйте зонд, чтобы поддеть кнопку «Назад» и отщёлкнуть оставшиеся пластиковые защёлки.

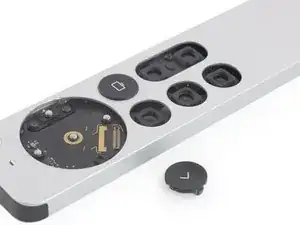

Снимите кнопку «Назад».

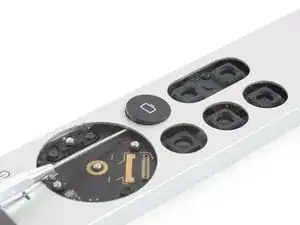

Вставьте зонд во внутреннюю часть корпуса там, где была сенсорная панель, чтобы освободить верхнюю пластиковую защёлку кнопки TV.

Осторожно нажмите на защёлку изнутри.

Убедитесь, что зонд не ударяет по компонентам на плате и вставлен горизонтально.

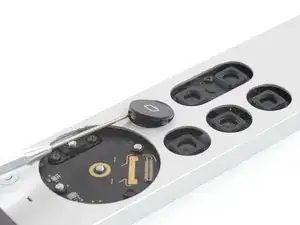

Вставьте зонд в зазор на поверхности кнопки TV.

Используйте зонд, чтобы поддеть кнопку TV и отщёлкнуть оставшиеся пластиковые защёлки.

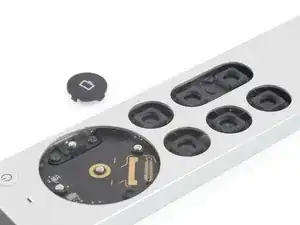

Снимите кнопку TV.

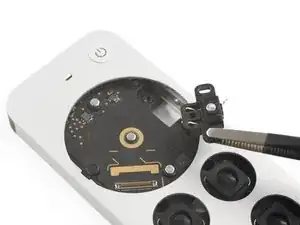

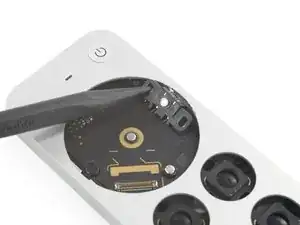

Используйте отвертку T3 Torx, чтобы выкрутить два винта длиной 4,7 мм, фиксирующие кнопку Siri на правом краю пульта.

Используйте острый конец лопатки или пинцет, чтобы приподнять кнопку Siri и вынуть её из пульта.

Снимите кнопку Siri.

Переверните пульт вниз корпусом.

Это предотвратит проваливание кнопки питания в корпус и её защемление.

Вставьте плоский конец лопатки в разъём для зарядки.

Не беспокойтесь — это не повредит разъём.

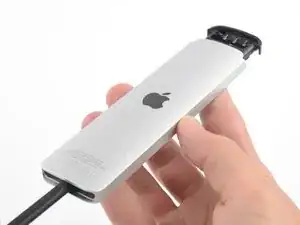

Вдавите лопатку, чтобы выдвинуть внутренности пульта примерно на 1 дюйм (2,5 см).

Не пытайтесь вытащить всё полностью! Сначала нужно вынуть кнопку питания.

Переверните пульт обратно и убедитесь, что вырез внутренней рамки совмещён с кнопкой питания.

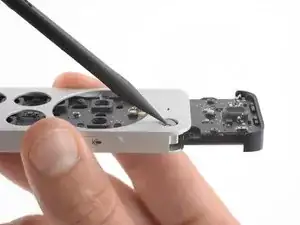

Используйте заострённый конец лопатки, чтобы нажать кнопку питания в вырез внутренней рамки (если она сама не упала).

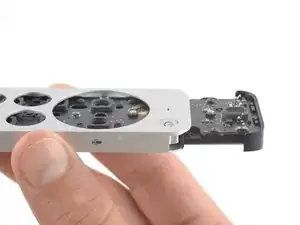

Удалите кнопку питания.

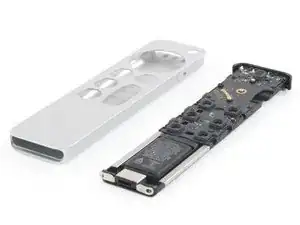

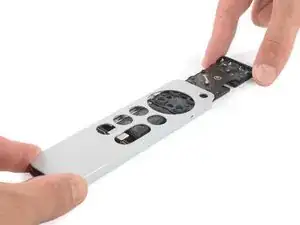

Выньте внутреннюю рамку из алюминиевого корпуса.

При вытаскивании ощущается небольшое сопротивление.

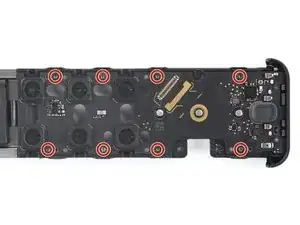

Отверткой Torx T3 выкрутите восемь винтов длиной 4,7 мм, фиксирующих плату к рамке.

Не пытайтесь полностью извлечь плату пока — она всё ещё подключена к аккумулятору!

Переверните рамку.

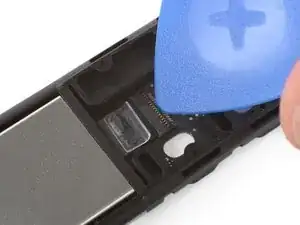

С помощью медиатора подденьте маленькую запорную пластину на ZIF-разъёме шлейфа трекпада.

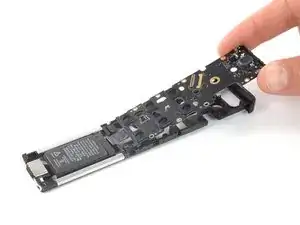

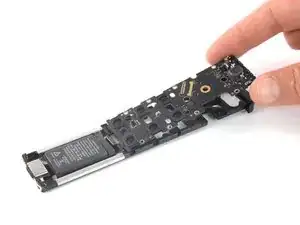

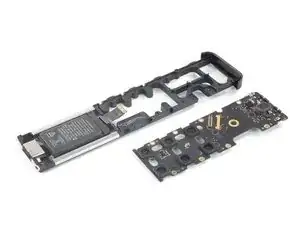

Поднимите плату и отведите её от аккумулятора, чтобы снять.

Аккумулятор закреплён легким клеем.

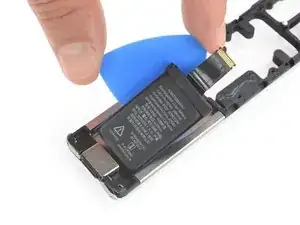

Вставьте медиатор с обеих сторон аккумулятора и подденьте, чтобы приподнять его из посадочного места.

Нажимайте под аккумулятор, а не в него. Не сгибайте и не деформируйте аккумулятор.

Не пытайтесь полностью вынуть аккумулятор пока! Разъём зарядки всё ещё зацеплён за рамку.

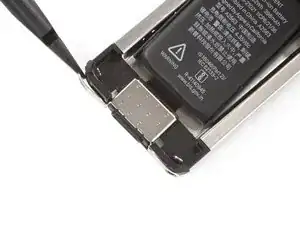

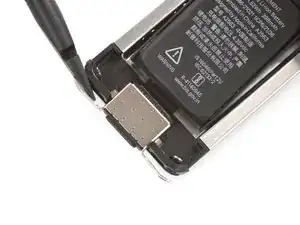

Плоским концом лопатки сдвиньте узел разъёма аккумулятора в сторону нижней части рамки, чтобы освободить удерживающие его металлические защёлки.

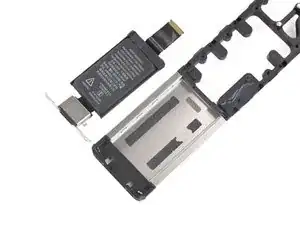

Снимите аккумулятор и узел разъёма для зарядки.
