Замена CMOS-датчика колесика прокрутки Zerodate T26

Компьютеры

Если CMOS-датчик в вашей мыши Zerodate T26 не работает из-за повреждения или загрязнения, следуйте этому руководству для удаления и замены детали. Используйте пластиковый инструмент для открытия, крестовую отвертку для снятия панелей и паяльник для начала замены. Новые CMOS-датчики и красные светодиоды можно купить онлайн.

Шаг 1

Снимите верхнюю оболочку мыши, используя инструмент для открытия iFixit, чтобы аккуратно разделить верхнюю оболочку и нижнюю панель.

Шаг 2

Удалите клеевые подушечки с помощью тонких пинцетов или инструмента для открытия iFixit.

Клеевые подушечки находятся на нижней стороне мыши.

Шаг 3

Используйте крестовую отвертку #00, чтобы удалить все четыре винта длиной 10 мм.

Шаг 4

Аккуратно отделите среднюю оболочку от нижней панели.

Печатная плата должна быть видна и прикреплена к нижней панели.

Шаг 5

Удалите колесико прокрутки, нажав его вправо и потянув вверх.

Шаг 6

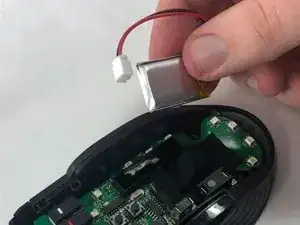

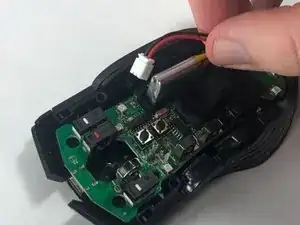

Удалите аккумулятор из мыши, как показано, и отложите его в сторону для дальнейшего использования.

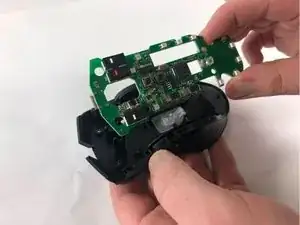

Теперь вы сможете аккуратно поднять печатную плату с дна мыши.

Пожалуйста, будьте очень осторожны при поднятии печатной платы. Резкое вытаскивание может повредить мышь. Убедитесь, что вы делаете это медленно и аккуратно.

Шаг 7

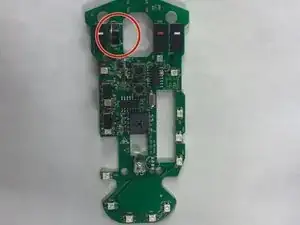

Для замены CMOS-датчика, прикрепленного к печатной плате, аккуратно отпаяйте его от платы, которая находится здесь.

Пожалуйста, убедитесь, что вы ознакомились с правилами безопасности и руководством по пайке перед попыткой удаления любой схемы. Чтобы обеспечить свою
