Замена втулки троса управления переключением передач Suzuki Swift 2010–2017
К коробке передач тросом подключён рычаг управления переключением передач: одним тросом выбирается передача, другим — перемещается позиция выбора.
Трос управления переключением передач соединён с шарниром рычага переключения с помощью втулки. Когда втулка изнашивается, трос может отсоединиться от шарнира, в результате чего невозможно смещать рычаг влево или вправо, то есть остаются только 3-я и 4-я передачи.
В этом руководстве показано, как заменить эту втулку.
Втулку можно приобрести в различных интернет-магазинах, таких как Amazon или eBay, в зависимости от вашего местоположения, либо как отдельную деталь, либо в составе комплекта для ремонта троса переключения. Также доступна 3D-модель для печати.
Шаг 1

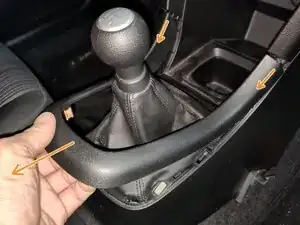

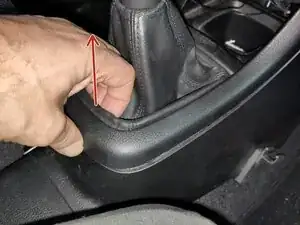

Схватите заднюю часть декоративной накладки переднего консольного блока и аккуратно потяните её вверх.
Оттяните накладку от переднего консольного блока.

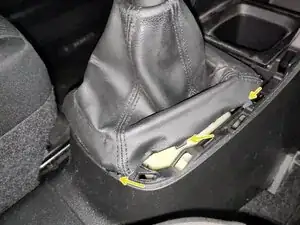

Снимите фиксаторы чехла с переднего консольного блока, чтобы чехол мог свободно перемещаться.
Шаг 2

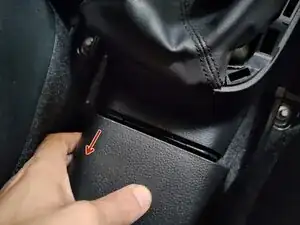

Поднимите задний консольный блок.

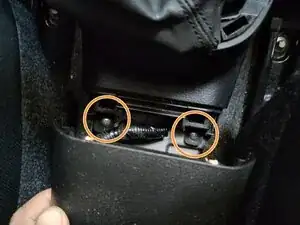

Держав задний консольный блок поднятым, открутите 2 задних винта, фиксирующих передний консольный блок.

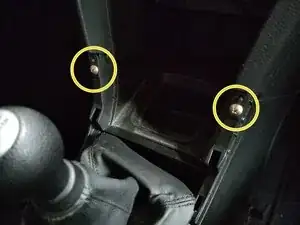

Открутите 2 передних винта, фиксирующих передний консольный блок.
Шаг 3

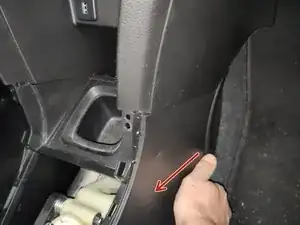

Осторожно потяните угол переднего консольного блока к себе. Если с другой стороны часть не отщёлкнулась, повторите с другой стороны.

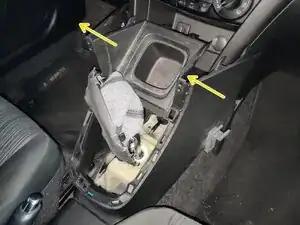

Передний консольный блок должен полностью отойти от приборной панели, включая направляющие штифты.
Поднимите передний консольный блок, используя заднюю часть как шарнир. Теперь вы можете снять весь блок, подняв его над рычагом переключения.
Шаг 4

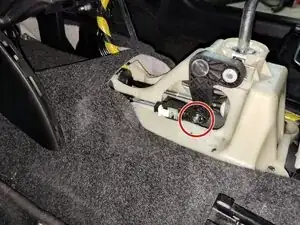

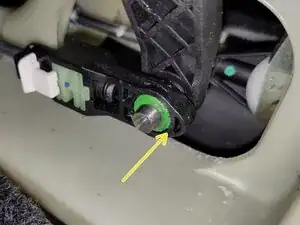

Втулка находится с левой стороны узла рычага управления переключением передач.

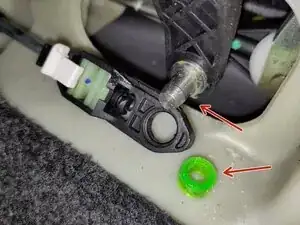

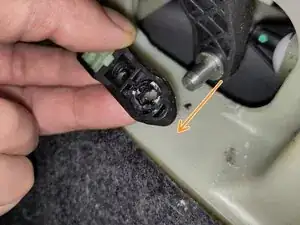

Снимите конец троса с шарнира.

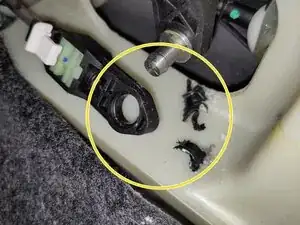

Удалите все остатки втулки с конца троса и со шарнира.
Шаг 5
Нанесите немного смазки на шарнир и втулку для облегчения установки.

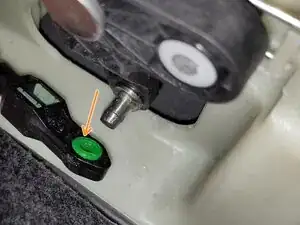

Вдавите втулку в конец троса.
Наденьте конец троса на шарнир.
Заключение
Для сборки выполните эти действия в обратном порядке (начиная с шага 3).
Перевод руководства с ifixit.com
