Замена головного устройства Suzuki Swift 2010–2017

Используйте инструменты для снятия обшивки дверей, чтобы поддеть и открыть верхнюю крышку.

Вы можете открыть верхний люк, чтобы получить лучший захват крышки.

Подложите что‑нибудь под крышку, чтобы она не захлопнулась обратно. Нет необходимости отсоединять кабель крышки и полностью снимать её.

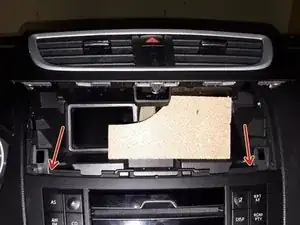

Открутите 2 верхних винта, обозначенных красными стрелками. Используйте магнитную насадку для удобного подбора винтов.

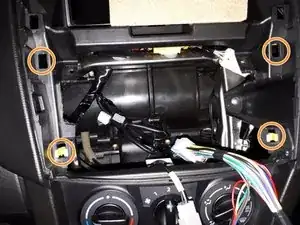

Используйте инструменты для снятия обшивки дверей, чтобы отщелкнуть устройство от четырёх креплений.

Если Вы ещё не отключили аккумулятор, сделайте это на этом этапе.

Медленно извлеките головное устройство из корпуса и отсоедините кабели.

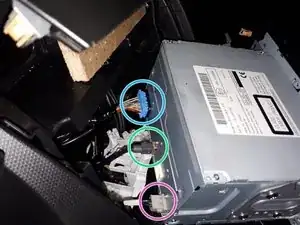

Питание, выводы динамиков и управление на руле.

Вход USB

вход антенны

Установите Ваше послепродажное головное устройство в рамку лицевой панели установочного комплекта.

В зависимости от того, 1DIN или 2DIN у Вас устройство, это может потребовать дополнительных операций.

В рамке лицевой панели установочного комплекта есть зазор между боковыми панелями и реальной рамой устройства.

Также при использовании рамки для 1DIN она не обеспечивала достаточной поддержки без боковых панелей. Возможно, при установке 2DIN‑устройства с этой лицевой панелью боковые панели не понадобятся для опоры.

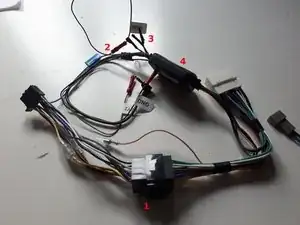

В точке (1) подключите питающий кабель стереосистемы к адаптерному кабелю, входящему в комплект установки.

Если в Вашем комплекте установки есть интерфейс управления рулевым управлением, специфичный для бренда автомобильной стереосистемы, выполнять шаги (2) и (3) не нужно.

Какие провода подходят в универсальном интерфейсе управления рулём, зависит от бренда Вашего послепродажного устройства. В комплект установки включён обзор поддерживаемых брендов и вариантов монтажа.

В точке (2) зачистите конец кабеля интерфейса управления рулём и обжмите соответствующий «ключевой» провод из универсального интерфейса.

В точке (3) отсоедините соответствующие патч‑провода и защитите их от короткого замыкания.

В точке (4) подключите оба провода к блоку входа управления рулём.

Готовую жгутовую сборку (и адаптер антенны) можно подключить к Вашему послепродажному головному устройству и к кабельному интерфейсу Suzuki.

Подключите аккумулятор, заведите автомобиль и включите головное устройство — проверьте, что всё работает корректно.

Если придётся переделывать какие‑то соединения, не забудьте снова отключить аккумулятор.

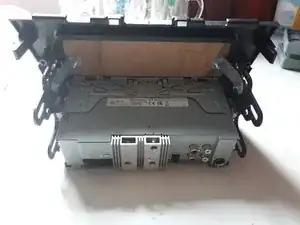

Убедитесь, что клипсы (показанные на двух нижних изображениях) сняты или установлены на заменяющую рамку лицевой панели.

В зависимости от того, ставили ли Вы болты на заменяющую рамку, выпилите часть пластика при необходимости.

После этого можно защёлкнуть новое головное устройство на место.

И наконец, защёлкните верхнюю крышку обратно.
