Замена солнцезащитного козырька Toyota Camry 2007–2011
На Toyota Camry 2007–2011 годов устанавливался солнцезащитный козырёк, который впоследствии был отозван из-за дефекта внутреннего пластикового корпуса. Две половины козырька, которые соединяются вокруг шарнирного рычага, начинают отставать от рычага, который крепит его к салону автомобиля. Это делает рычаг неспособным надёжно удерживать козырёк, увеличивая риск его закрывания поля зрения водителя. Со временем большинство козырьков даже полностью отпадают от соединительного рычага. Это руководство предлагает простое решение дефекта, позволяющее укрепить проблемное соединение. Следуйте пошаговой инструкции, чтобы убедиться, что ремонт выполнен корректно.
Шаг 1

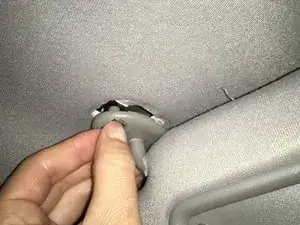

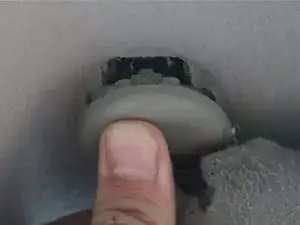

Снимите заглушку и сожмите обнаженные металлические скобы, чтобы ослабить и вынуть их из салона автомобиля.

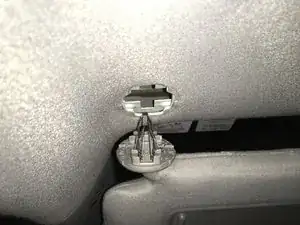

Запомните расположение защёлок шарнирного рычага в салоне автомобиля для повторной установки козырька позже.
Шаг 2

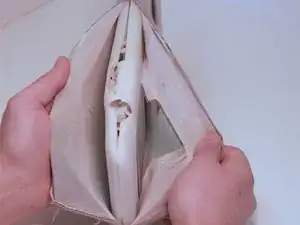

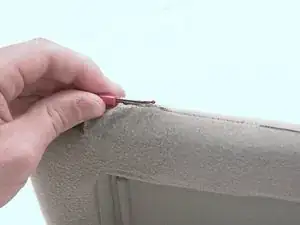

Разорвите шов вокруг отверстия, в которое вставляется поворотный рычаг, с помощью распарывателя швов.

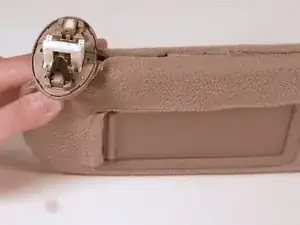

Оттяните ткань назад, чтобы открыть внутренний корпус.
Шаг 3

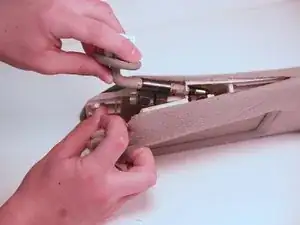

Вставьте поворотный рычаг обратно в козырёк, убедитесь, что металлические зубцы на рычаге совпадают с отверстиями в козырьке.

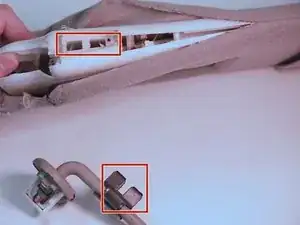

Красные квадраты показывают места, где металлические зубцы входят в отверстия козырька.
Шаг 4

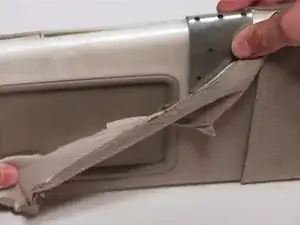

Согните алюминиевую пластину вокруг наружного корпуса, чтобы усилить крепление рычага в корпусе.
Металлическая пластина будет удерживать обе половины козырька на рычаге, поэтому убедитесь, что она плотно зажата вокруг козырька, чтобы удерживать их вместе.
Шаг 5

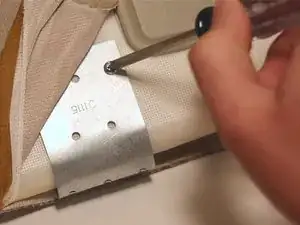

Закрутите один дюймовый винт через металлическую пластину и пластиковый корпус с помощью крестовой отвёртки.
Убедитесь, что винт проходит полностью насквозь до другой стороны, чтобы эффективно закрепить пластину на козырьке.
Шаг 6

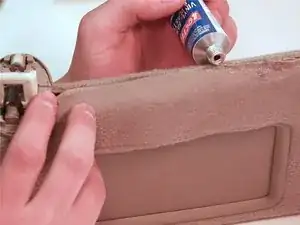

Склейте две половины разорванного шва обратно поверх наружного корпуса и алюминиевой пластины с помощью обивочного клея.
Дайте клею полностью высохнуть перед возвращением козырька в автомобиль.
Шаг 7
Сориентируйте металлические защёлки поворотного рычага по отверстию в автомобиле и защёлкните козырёк на место.

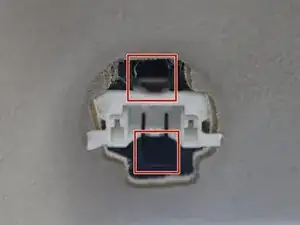

Если вернуться к шагу первому, петли отмечены, чтобы показать, где вставлять поворотный рычаг.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
