2009 Toyota Camry SE Замена лампы, патрона и корпуса противотуманной фары

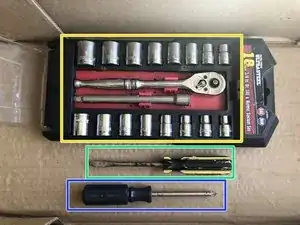

Требуется:

Набор торцевых ключей

Отвертка с плоским лезвием

Крестовая отвертка

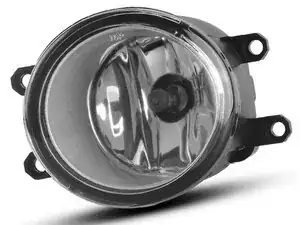

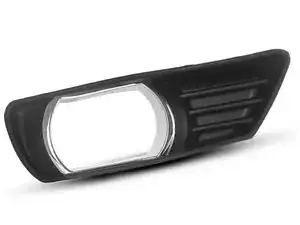

Запасные лампы противотуманных фар и/или корпус противотуманной фары.

При заказе запасных частей онлайн убедитесь, что описание товара соответствует тому же году выпуска и комплектации вашего автомобиля.

Комплект противотуманных фар, использованный для этой замены, был куплен на Amazon, по этой ссылке.

Комплект противотуманных фар, указанный выше, включает новый жгут проводки и переключатель. Перепрошивка проводки или замена переключателя не требуются, если они работают исправно. Перепроводка не входит в объем данного руководства.

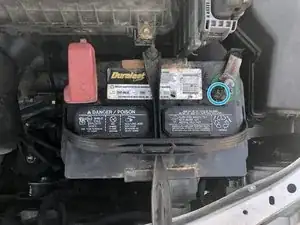

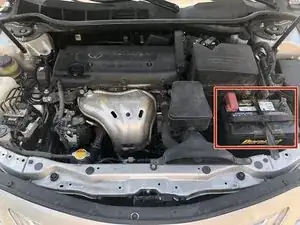

Откройте капот автомобиля и найдите аккумуляторную батарею.

Используйте торцевой ключ на 9 мм, чтобы ослабить болт, фиксирующий клемму на отрицательном выводе.

Игнорируйте винт, показанный на клемме. Он не является частью типичной конфигурации аккумулятора и клемм.

После отсоединения отведите клемму в сторону, чтобы она не касалась металлических частей.

Не пропускайте этот шаг. Последующие шаги связаны с проводкой и лампами. Невыполнение отключения аккумулятора может привести к поражению электричеством в процессе.

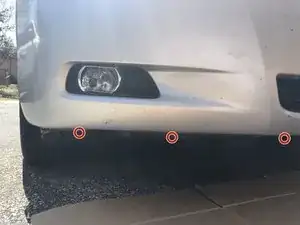

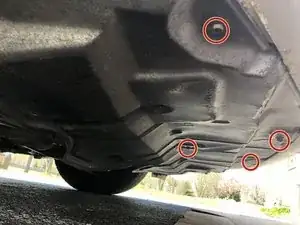

Снимите четыре болта снизу спереди автомобиля, чтобы освободить пластиковую защиту, прикрывающую заднюю часть противотуманных фар.

Возможно, не потребуется снимать все четыре болта. Снятие только двух средних болтов может предоставить достаточно места для выполнения следующих шагов.

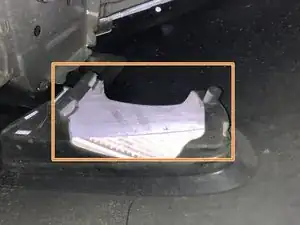

После снятия болтов используйте отвертку с плоским лезвием, чтобы поддеть пластиковую защиту и отвести её от днища автомобиля.

Ориентация: Вид снизу автомобиля, взгляд снизу вверх. Провод направлен к земле, а корпус противотуманной фары — в сторону передней части автомобиля.

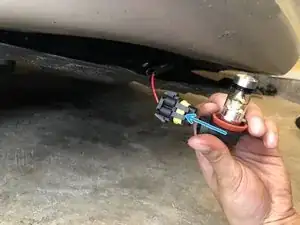

Чтобы ослабить лампу противотуманной фары, захватите её за колбу и поверните против часовой стрелки (↶), чтобы провод вращался вместе с лампой.

Когда почувствуете, что она ослабла, аккуратно вытяните её из корпуса.

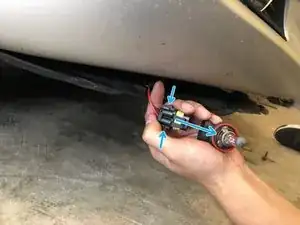

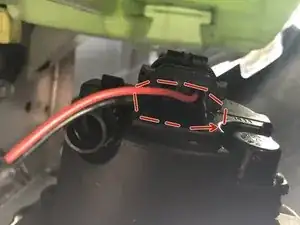

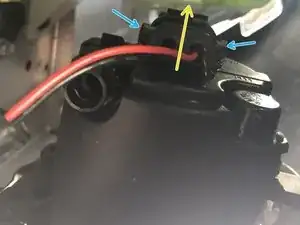

Чтобы отсоединить лампу от патрона, сожмите боковины и слегка потяните, пока она не отсоединится.

Наденьте новую лампу на патрон до щелчка.

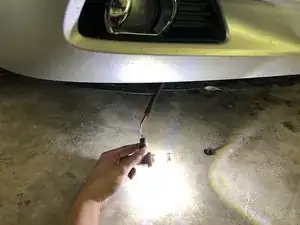

Чтобы убедиться, что новые лампы противотуманных фар работают, подключите назад отрицательную клемму, отсоединённую на шаге 2, затем включите противотуманные фары внутри салона.

Не устанавливайте лампы обратно в корпус противотуманной фары пока. Вся проводка должна быть отсоединена от переднего бампера, чтобы позволить снятие на следующих шагах.

Лампа противотуманной фары входит в патрон в двух положениях, но работает только в одном.

Если лампа не загорается, попробуйте установить её в другой ориентации, повернув на противоположную сторону. (На первой фотографии вторая ориентация будет с направленной вниз колбой и патроном в том же положении.)

Если лампа всё ещё не загорается, возможно, лампа неисправна.

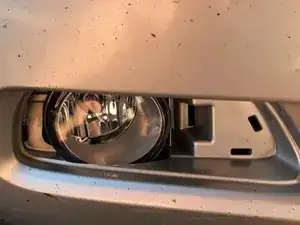

За корпусом противотуманной фары находятся защёлки, которые «снимаются защёлкиванием». Чтобы снять корпус, просто просуньте палец между краями и вытяните его наружу.

Если возникают трудности, вы можете использовать отвертку с плоским лезвием или любой другой узкий инструмент, чтобы подложить под корпус и поддеть его.

При использовании инструмента для поддевания корпуса будьте осторожны, чтобы не повредить лакокрасочное покрытие автомобиля.

Следующий шаг — снять передний бампер автомобиля. Начнём со снятия каждого бока подкрылков.

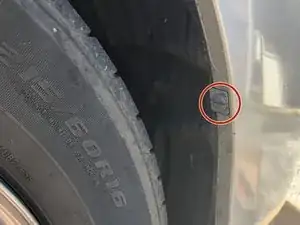

Снимите две пластиковые защёлки, поддев их отверткой с плоским лезвием или другим тонким инструментом.

Внешняя защёлка

Внутренняя защёлка

После снятия этих двух пластиковых защёлок можно поддеть пластиковый подкрылок с помощью плоской отвертки, чтобы открыть доступ к скрытому болту.

Цель снятия переднего бампера — облегчить доступ при замене лампы противотуманной фары. Замена лампы возможна и без снятия бампера, но в этом случае работа будет выполняться в гораздо более стеснённых условиях и без видимости того, что находится за бампером.

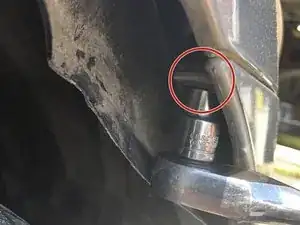

Используйте торцевой ключ на 10 мм, чтобы снять болт.

Этот болт удерживает передний бампер за боковой подкрылок.

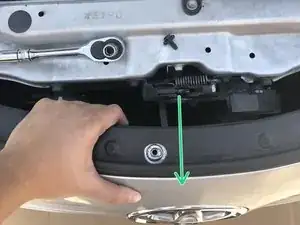

После снятия болта аккуратно потяните боковую часть переднего бампера на себя, чтобы освободить бампер.

Повторите тот же шаг с другой стороны.

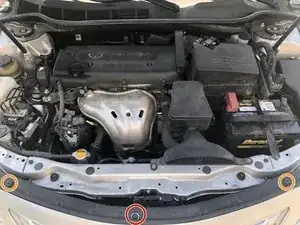

Следующий шаг снятия переднего бампера — удалить оставшиеся болты и винты сверху.

Снимите винты справа и слева с помощью крестовой отвертки.

Снимите средний болт с помощью торцевого ключа на 10 мм.

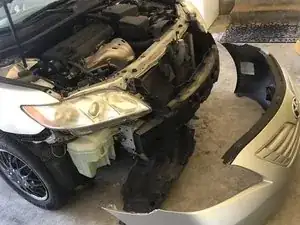

После снятия этих последнего болта и винтов передний бампер полностью отсоединён.

С лёгким рывком за середину бампер полностью снимется.

Это вид изнутри переднего бампера. С полностью снятым бампером у вас теперь полный доступ к крепёжным винтам противотуманной фары.

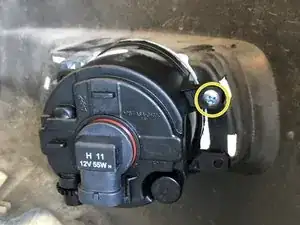

Корпус противотуманной фары имеет четыре монтажных отверстия, но может иметь только один или два крепёжных винта. Это нормально.

Удалите все крепёжные винты, чтобы отделить лампу противотуманной фары от корпуса.

Совместите заменяемую лампу противотуманной фары с корпусом и закрепите её с помощью крепёжных винтов.
