Замена неисправного динамика Hummer H3 2005–2010
Это руководство предназначено для использования на Hummer H3 2007 года.
Учтите, что при применении этого руководства к другому модельному году возможны расхождения.
В этом руководстве есть два провода, которые необходимо отсоединить. Чтобы избежать травм/повреждений, рекомендуется выключить автомобиль и затем отключить аккумулятор.
Шаг 1
Убедитесь, что автомобиль выключен перед доступом к аккумулятору.
Сначала снимите отрицательный клеммник, затем положительный. Снятие положительной клеммы первым может привести к прямому короткому замыканию на корпус.

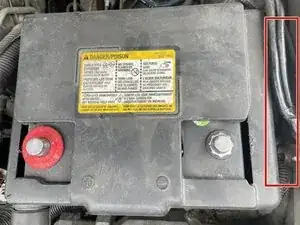

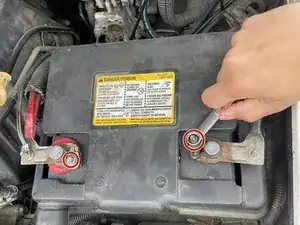

Используйте гаечный ключ на 10 миллиметров, чтобы снять шестигранные гайки с отрицательной клеммы. (Изображение 1)
После снятия шестигранной гайки отрицательной клеммы можно отодвинуть отрицательный клеммник и кабель в сторону от аккумулятора. (Изображение 2)
Повторите эти два шага для положительной клеммы.
Шаг 2

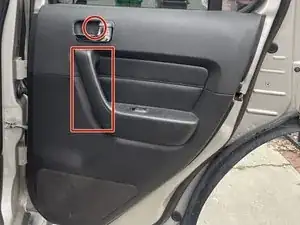

Определите пластиковые накладки (Изображение 1)

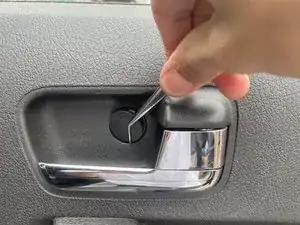

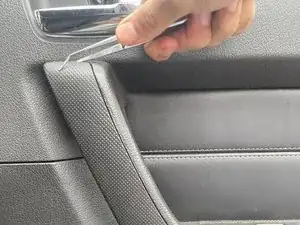

Снимите пластиковые накладки пинцетом (Изображение 2 и 3)
Будьте осторожны, чтобы не поцарапать пластик при снятии накладок пинцетом.
Шаг 3

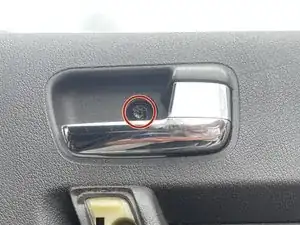

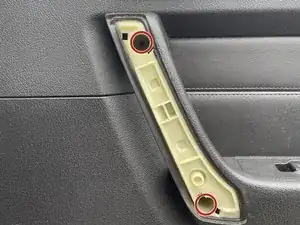

Снимите три выделенных крепления отверткой Torx T30. (Изображение 1 и 2)
Используйте магнитный захват для ослабленных упрямых креплений, которые трудно извлечь из гнезда (Изображение 3)
Шаг 4
В этом шаге панель двери не полностью отстыкуется. Не дергайте после того, как панель освободится от рамы!
Рекомендуется иметь дополнительную помощь для следующих шагов.

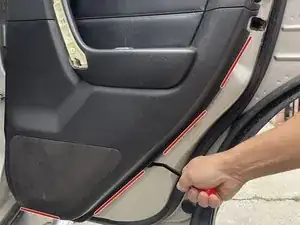

Проведите лопаткой вздовж обозначенной области, пока не почувствуете легкое отслоение от панели двери. (Изображение 1)

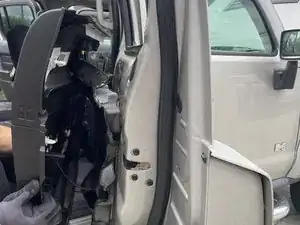

Возьмитесь за панель двери и слегка потяните нижнюю часть на себя. (Изображение 2)

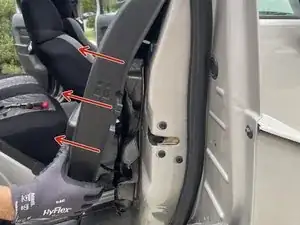

Когда панель слегка оттянута к вам, вы можете поднять её, освободив из рамы. (Изображение 3)
Шаг 5
Не дергайте панель двери.
Рекомендуется, чтобы помощник держал панель, пока вы выполняете следующие шаги.

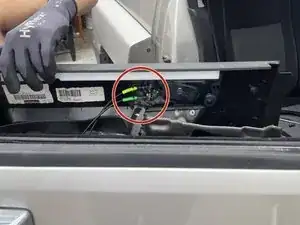

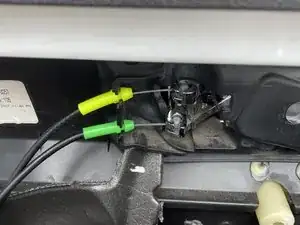

Найдите два металлических троса, используемых для механизма ручки и замка, прикреплённых к шаровым гнёздам за панелью двери. (Изображение 1)
Поверните жёлтый трос на 90 градусов против часовой стрелки и поднимите трос из шарового гнезда. Повторите для зелёного троса. (Изображение 2)
После снятия обоих тросов с панели можно отключить синий электрический кабель.

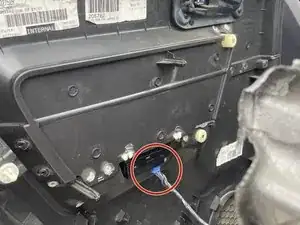

Нажмите на защёлку синего кабеля и аккуратно отсоедините. (Изображение 3)
Шаг 6

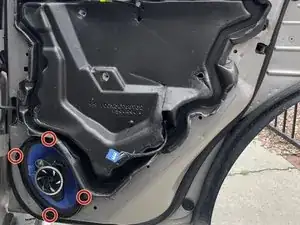

Найдите четыре крепления, удерживающие динамик на месте. (Изображение 1)

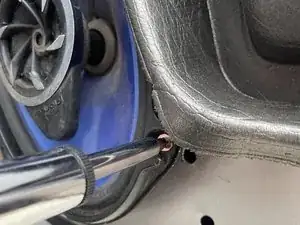

Используйте крестовую отвертку PH2, чтобы снять четыре крепления (Изображение 2)
После снятия креплений аккуратно вытяните динамик, чтобы получить доступ к последнему кабелю.

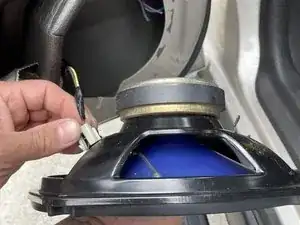

Найдите защёлку на кабеле, подключенном к динамику, и аккуратно отсоедините её. (Изображение 3)
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
