Замена напорного шланга гидроусилителя руля Jeep Grand Cherokee 1999–2004

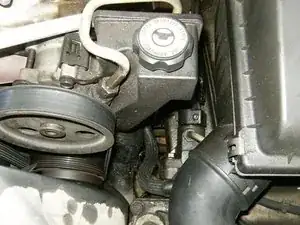

На фото — насос гидроусилителя руля. Он расположен в передней левой части моторного отсека. Видны свежие масляные пятна на кожухе вентилятора и других деталях.

Большая часть отложений обнаружена в месте соединения напорного шланга

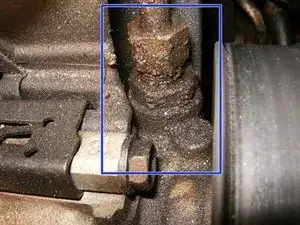

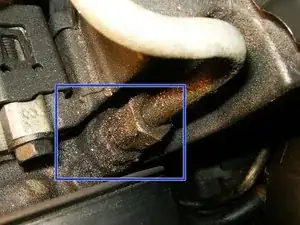

Протечка — сверху на конической гайке, где труба входит в насос.

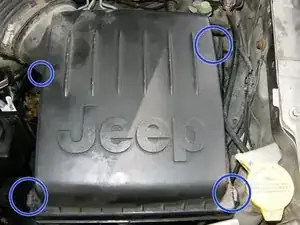

Чтобы отсоединить шланги от насоса гидроусилителя, необходимо снять корпус воздушного фильтра. Снимите четыре фиксатора на крышке фильтра

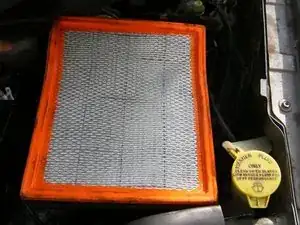

Снимите воздушный фильтр

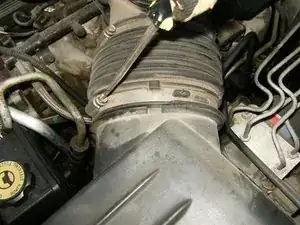

Ослабьте хомуты воздуховода, чтобы снять крышку корпуса воздушного фильтра с двигателя.

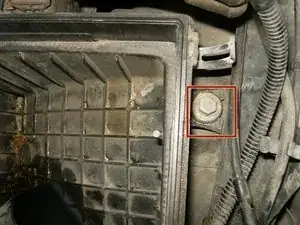

Вот полный корпус. Для крепления корпуса воздушного фильтра используются три болта с головкой под 13 мм. Один спереди слева

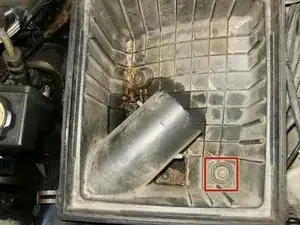

один сзади слева

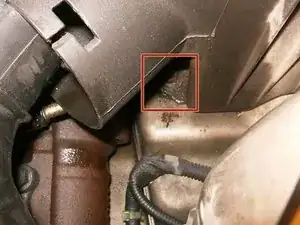

и последний трудно найти спереди справа.

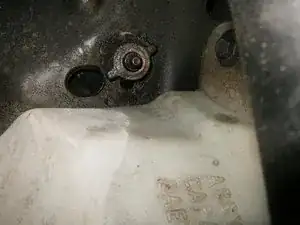

У всех трёх болтов контргайки, доступ к которым возможен из передней правой колесной ниши водителя

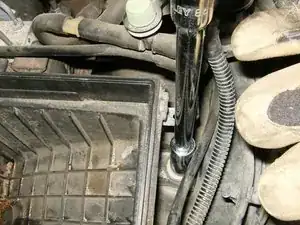

Используйте трещотку или аналогичный инструмент, чтобы ослабить болты, затем снимите гайки в колесной нише.

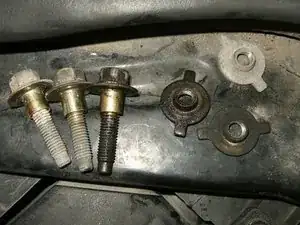

Все три болта и гайки одинаковые

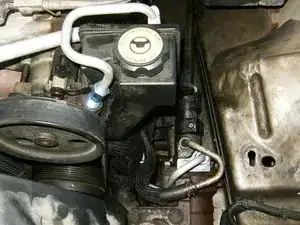

После снятия трёх болтов корпус воздушного фильтра можно просто снять. Это даёт полный доступ к рулевому механизму гидроусилителя и шлангам.

Новая линия.

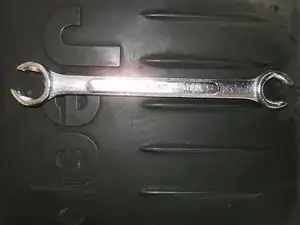

Используйте накидной ключ для конической гайки 16×18 мм. Он безопаснее, чем рожковый, поскольку обеспечивает лучшее захватывание. Это предотвратит повреждение конической гайки на шланге.

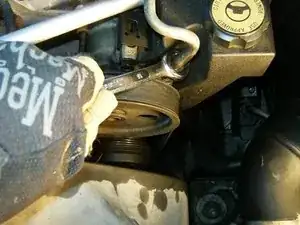

Отсоедините шланг от насоса гидроусилителя, откручивая коническую гайку по часовой стрелке (по направлению против закручивания).

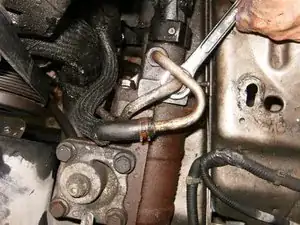

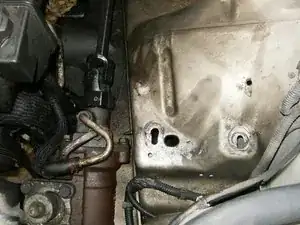

Отсоедините шланг от рулевого механизма, откручивая коническую гайку по часовой стрелке (по направлению против закручивания).

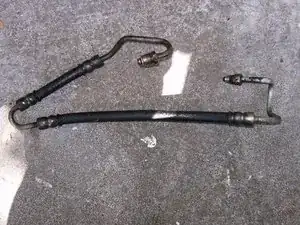

После отсоединения обоих концов снимите шланг с автомобиля.

Новая линия.

Установите поставляемые уплотнительные кольца на обе стороны нового шланга.

Установите новый напорный шланг гидроусилителя руля.
