Замена заднего фонаря на Jeep Grand Cherokee 2011

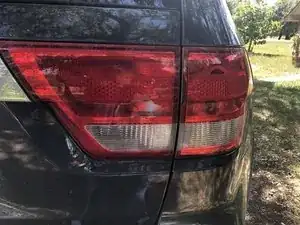

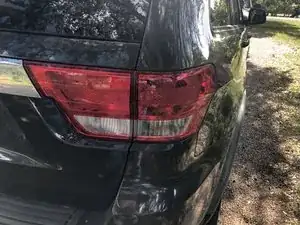

Вот внешний задний фонарь, который будет заменён.

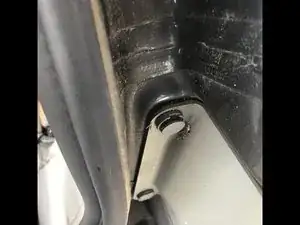

Откройте дверь багажника, чтобы получить доступ и снять два пластиковых фиксатора с push-pin, которые крепят внутреннюю сторону фонаря к боковой стойке проёма двери багажника.

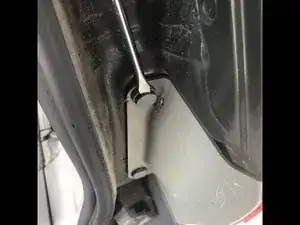

Снимите фиксатор push-pin отвёрткой или соответствующим инструментом, если он есть.

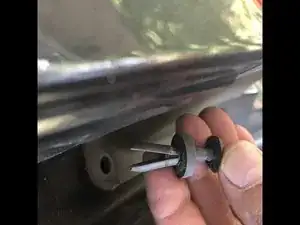

Вот как работает штифт. Если центральный штифт вдавить, ножки расширяются в отверстии и обеспечивают удержание. Чтобы освободить, потяните штифт.

То же самое с нижним штифтом. Снимите его.

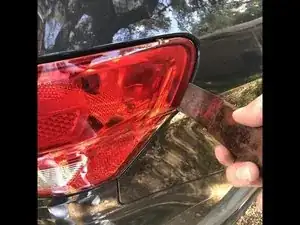

Оттяните наружную сторону фонаря назад достаточно, чтобы освободить два шаровых штифта на задней части корпуса фонаря из пластиковых втулок в отверстии фонаря на кузове.

Это создаст зазор между кузовом и фонарём.

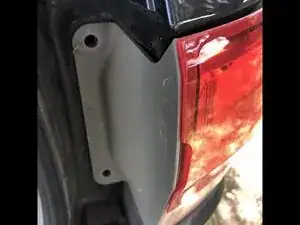

Найдите и снимите пластиковый фиксатор push-pin, который крепит кронштейн на нижней стороне внутренней части корпуса наружного заднего фонаря к верхней кромке заднего бампера. Используйте тонкий инструмент для аккуратной поддевания, если штифты трудно снять.

Фонарь теперь снят с автомобиля, но проводка всё ещё подключена.

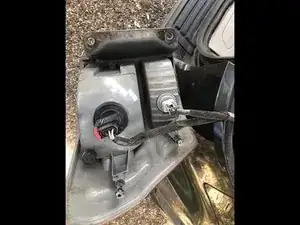

Оттяните фонарь от автомобиля достаточно, чтобы получить доступ и отсоединить два разъёма жгута проводов кузова.

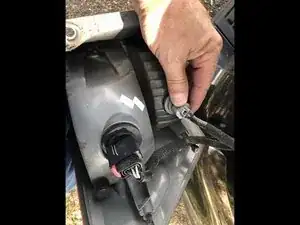

Меньший нижний разъём (здесь справа) — для лампы заднего хода, а больший — для лампы стоп/габарит/поворот. Возьмитесь за патрон лампы на задней части блока фонаря и поверните против часовой стрелки примерно на 30 градусов, чтобы разблокировать. Потяните патрон с лампой прямо из направленного отверстия в корпусе.

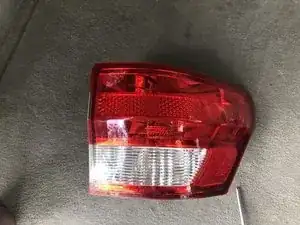

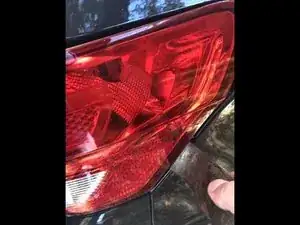

Вот новая неоригинальная линза.

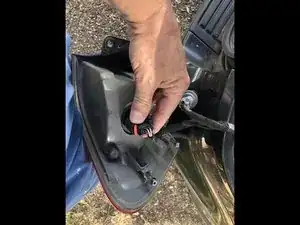

Вставьте патрон лампы в отверстие новой линзы, совместив выступы на патроне и линзе.

Поверните весь патрон лампы примерно на 30 градусов по часовой стрелке.

Новый задний фонарь установлен и прошёл проверку.
