Замена мотора стеклоочистителя Ford Mustang 2010–2014

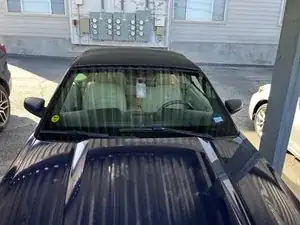

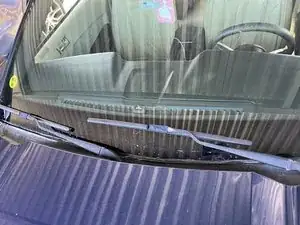

Перед началом ремонта сделайте ориентировочную фотографию положения дворников. Это поможет при сборке понять, как они были установлены.

Если в багажнике у Вас есть что‑то нужное, выньте это до начала ремонта. После отключения аккумулятора Вы не сможете открыть багажник.

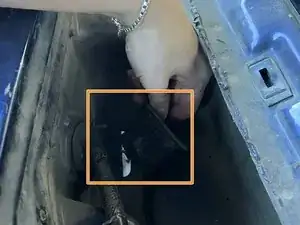

Потяните за рычаг открытия капота, расположенный со стороны водителя.

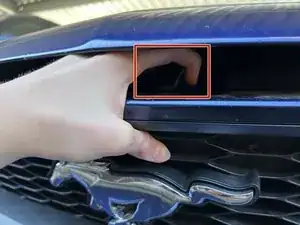

Освободите защёлку капота.

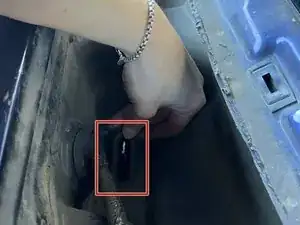

Трудно разглядеть, но можно нащупать прямо над эмблемой Mustang.

Если в багажнике у Вас есть что‑то нужное, выньте это до отключения аккумулятора. После отключения аккумулятора Вы не сможете открыть багажник.

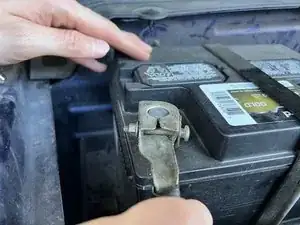

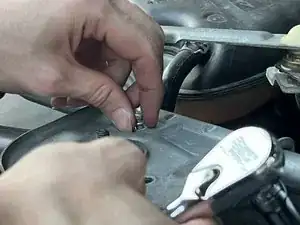

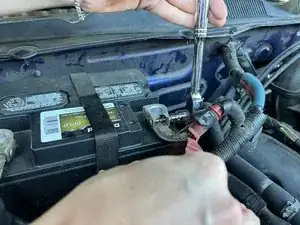

Используйте головку на 8 мм, чтобы ослабить болт на клемме аккумулятора.

Сначала снимите отрицательную (чёрную) клемму.

Повторите процедуру для положительной (красной) клеммы.

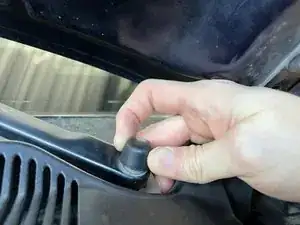

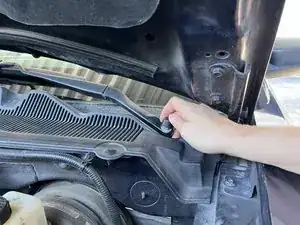

На верхней части рычага дворника, где он соединяется с кузовом, есть небольшая резиновая крышка. Поддев её, вы снимете крышку.

Снимите обе крышки вручную и отложите в сторону.

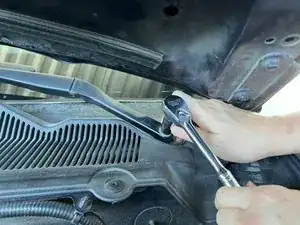

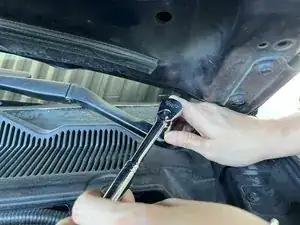

Используя головку на 13 мм, снимите болт, который находится под чёрной резиновой крышкой на обоих рычагах дворников.

Эти болты соединяют рычаги дворников с кузовом.

Капот должен быть опущен для снятия.

Проще работать с удлинителем для головки или с глубоким гнездом, но это не обязательно.

Опустите капот обратно.

Он не должен быть полностью закрыт, но должен быть опущен, чтобы снять рычаги дворников.

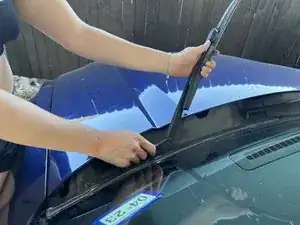

Двумя руками пошевелите рычаг и потяните вверх в направлении резьбы болта, чтобы снять его с автомобиля. Повторите на другой стороне.

Возможно придётся приложить некоторое усилие.

Запомните, какой рычаг куда устанавливался. Рычаг со стороны водителя и пассажира разные.

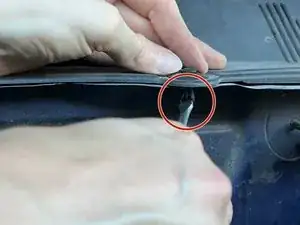

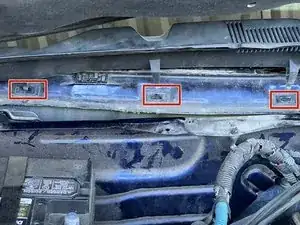

Есть четыре защёлки, которые крепят жабо к кузову. Используйте плоскую отвёртку, чтобы поджать центральный штифт клипсы снизу и приподнять его.

Когда он начнёт выходить, возьмите его пальцами и вытяните.

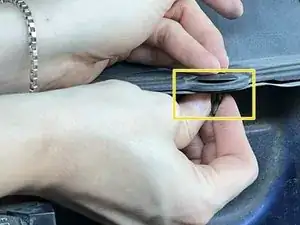

Сожмите боковые части клипсы и вытолкните её вверх из отверстия.

Снимите все четыре клипсы и отложите их в сторону.

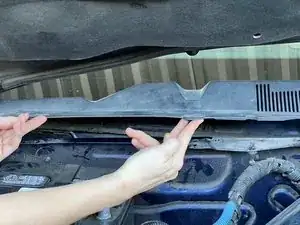

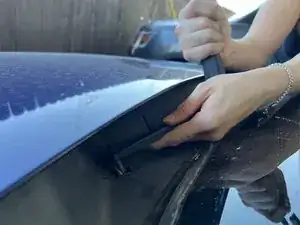

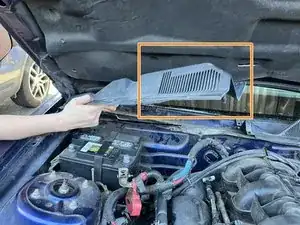

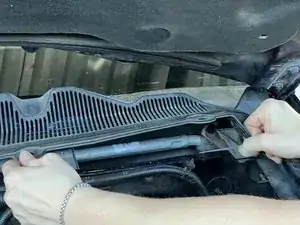

Начните поднимать сторону жабо, ближайшую к двигателю.

Освободите пластиковые крючки, подтягивая жабо вверх.

Будьте осторожны, не тяните слишком сильно за пластиковые крючки — они могут быть хрупкими из‑за повреждений от солнца.

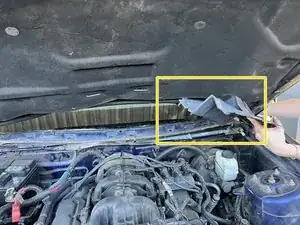

Чтобы полностью снять жабо, начните со стороны пассажира и поднимите его к капоту. Поднимайте ту сторону, которая отходит от средней стыковой линии жабо.

Когда жабо поднято у капота, начните поворачивать его по часовой стрелке. Это позволит краю жабо у крыла выскользнуть из‑под кромки капота.

Повторите ту же процедуру для стороны водителя. На этот раз при подъёме края к капоту поворачивайте против часовой стрелки, чтобы вытащить его из‑под кромки капота.

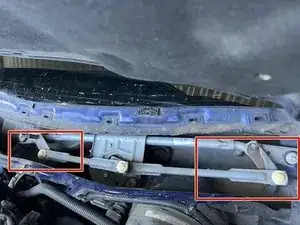

Сделайте ориентировочную фотографию сборки прямо перед разборкой. Это поможет при обратной сборке понять, в каком направлении были направлены рычаги.

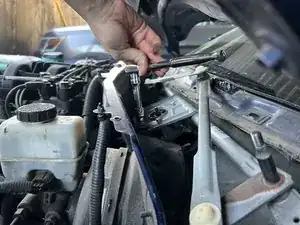

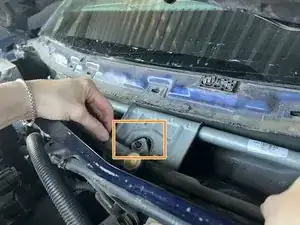

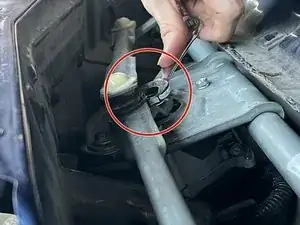

Головкой на 13 мм снимите болт, который находится сверху мотора стеклоочистителя.

Используйте обе руки и некоторое усилие, чтобы сдвинуть рычаг, находившийся под болтом, со резьбы болта.

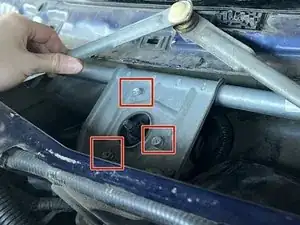

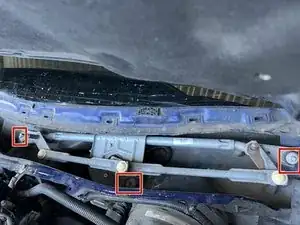

Отведите звенья сборки в сторону, чтобы открыть доступ ко всем трём болтам, крепящим мотор стеклоочистителя.

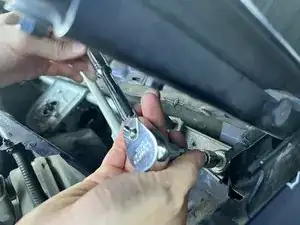

Используйте головку на 8 мм, чтобы отвинтить три болта, соединяющие узел с кузовом.

Для удобства при доступе используйте удлинитель для трещотки.

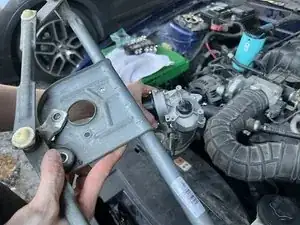

Собирающая конструкция, удерживающая мотор стеклоочистителя, теперь должна подниматься наружу. Переверните её — вы увидите мотор стеклоочистителя.

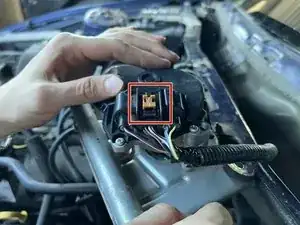

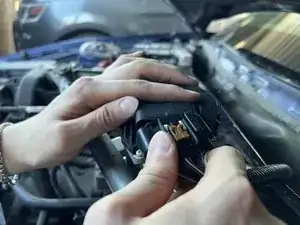

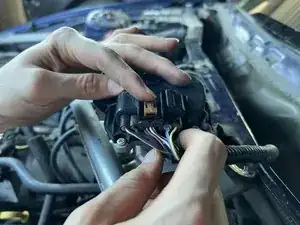

Нажмите на язычок электрического разъёма в направлении оголённых проводов и вы сможете снять разъём с мотора стеклоочистителя.

Выньте сборку из автомобиля. Пока отложите её в сторону.

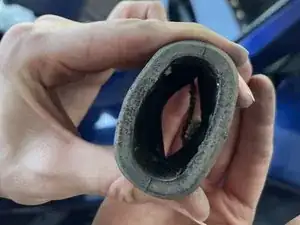

Под мотором стеклоочистителя находится сливная пробка. Она позволяет воде стекать из этой области и может засоряться, из-за чего мотор может оказаться затоплен. Это может привести к короткому замыканию мотора и в конечном итоге он перестанет работать.

Воспользуйтесь возможностью, чтобы вынуть её и очистить от мусора.

Верните пробку на место.

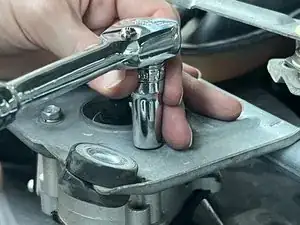

Положите узел стеклоочистителя на прочную ровную поверхность. Используйте головку на 10 мм и снимите каждый из трёх болтов.

Когда болт ослабнет достаточно, вы сможете выкрутить его полностью вручную.

Снятие всех этих болтов освободит мотор стеклоочистителя от рамы. Положите узел на что-нибудь, чтобы он не упал на землю.

Мотор стеклоочистителя теперь снят с узла.

Возьмите новый мотор стеклоочистителя и выполните инструкцию в обратном порядке, чтобы установить новый мотор. Соберите всё обратно.
