Как отремонтировать блок Smart Junction Box Ford Mustang 2010–2014

Потяните язычок открытия капота внутри салона.

После этого шага следует надеть защитные перчатки.

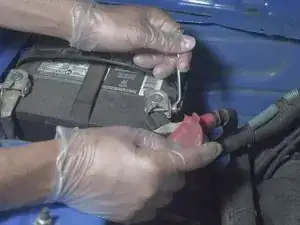

Отсоедините положительный провод аккумулятора от клеммы при помощи ключа на 8 мм.

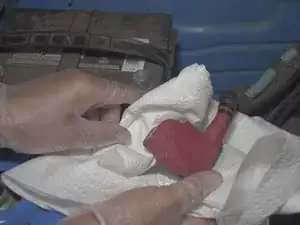

Положите положительный провод аккумулятора на непроводящую поверхность, например полотенце.

При прикосновении положительной клеммы аккумулятора к массе может произойти электрический удар.

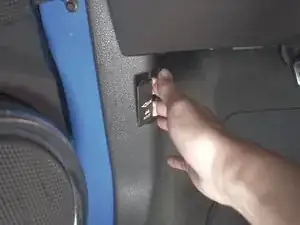

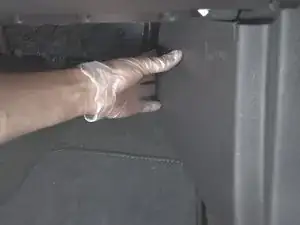

Снимите декоративную панель на стороне пассажира, потянув за не закреплённый край умеренной силой.

Декоративная панель расположена под перчаточным ящиком и рядом с дверью пассажира.

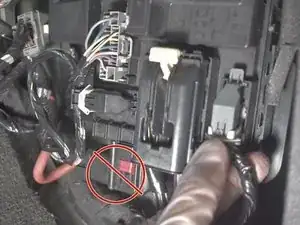

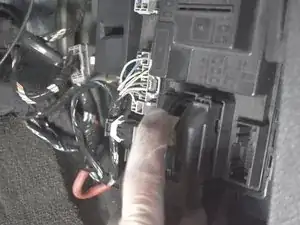

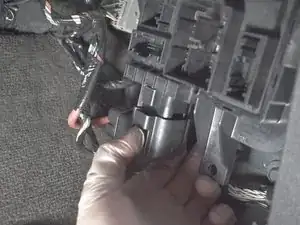

Снимите шесть разъёмов с распределительного блока. Большой разъём внизу распределительного блока будет снят на шаге 6.

Будьте осторожны, чтобы не сломать пластиковые защёлки или клипсы.

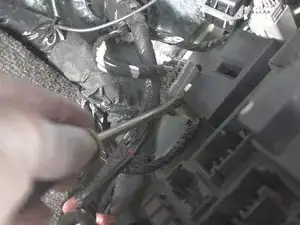

Отстегните близлежащие провода от держателей на распределительном блоке с помощью плоской отвёртки.

Используйте отвёртку, чтобы нажать на язычок держателя, затем вытяните проводной разъём вперёд.

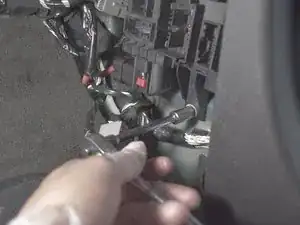

При помощи торцевого ключа на 10 мм снимите монтажную гайку с нижней части распределительного блока.

Слегка приподнимите распределительный блок, затем снимите последний большой разъём внизу распределительного блока.

Поднимите распределительный блок на 90 градусов, чтобы отцепить его от стенки крыльев, затем полностью выньте распределительный блок.

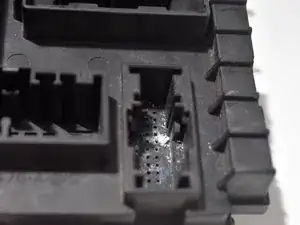

Осмотрите все разъёмы на предмет коррозии, чтобы определить участки распределительного блока, требующие очистки.

Поместите распределительный блок в чистое проветриваемое место на ровную поверхность.

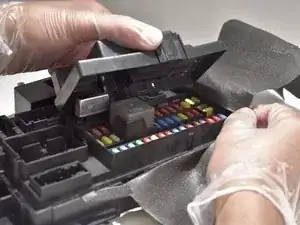

Снимите крышку блока предохранителей.

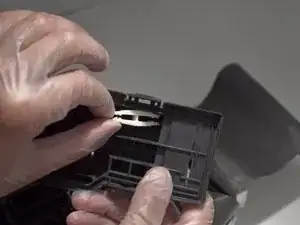

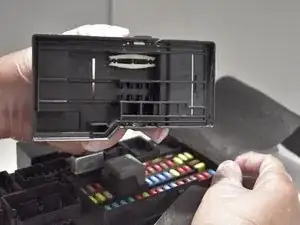

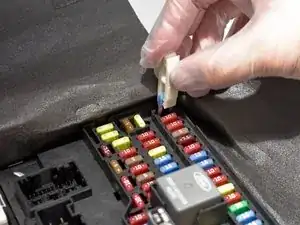

Используя извлекатель предохранителей, расположенный в крышке блока, выньте все мелкие предохранители.

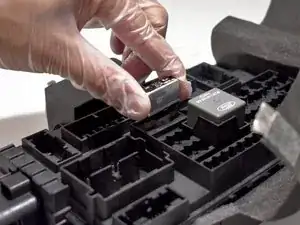

Большой предохранитель и реле снимите вручную, приложив умеренную силу.

Сделайте фотографию расположения предохранителей перед их снятием для записи их местоположения.

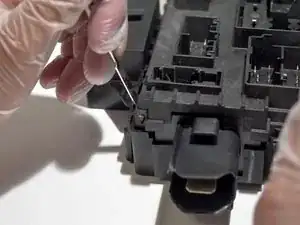

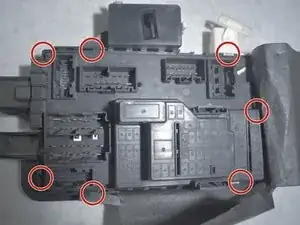

Используйте плоскую отвёртку или пластиковый инструмент для вскрытия, чтобы отжать маленькие защёлки на распределительном блоке.

Места маленьких защёлок обведены красным.

Чтобы не повредить стенки распределительного блока, не расширяйте его боковины слишком сильно.

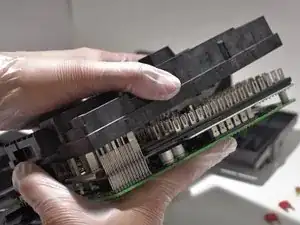

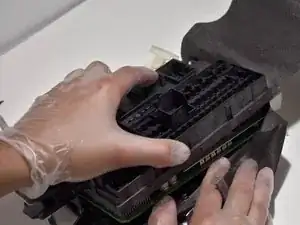

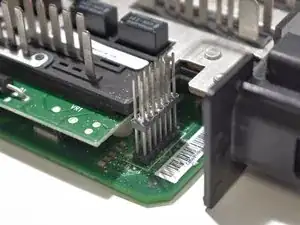

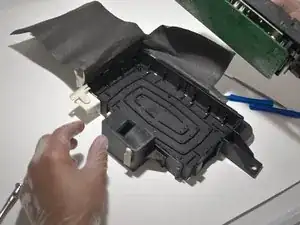

Снимите верхнюю пластиковую крышку и платы управления с нижней крышки.

При подъёме верхней части распределительного блока следите, чтобы платы управления не выскочили.

Статический разряд может повредить компоненты на платах управления. Разрядите статическое напряжение, прикоснувшись к крупному металлическому предмету перед контактом с платами управления.

Осмотрите верхнюю крышку распределительного блока на наличие коррозии или ожогов.

Коррозию можно определить по зелёному, жёлтому или синему налёту.

Ожоги распознаются по расплавленному пластику и/или чёрным пятнам.

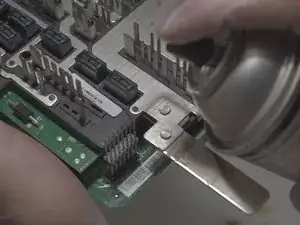

Если ожогов не обнаружено, распылите очиститель контактов на корродированные участки. Если на плате управления есть ожоги, восстановлению распределительный блок не подлежит.

Избегайте чрезмерного распыления на соседние компоненты плат управления.

Следует надевать защитные очки, чтобы предотвратить попадание очистителя в глаза.

Работайте в хорошо проветриваемом помещении.

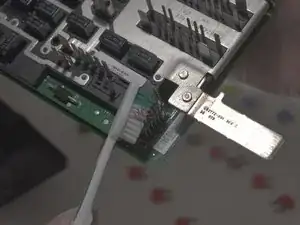

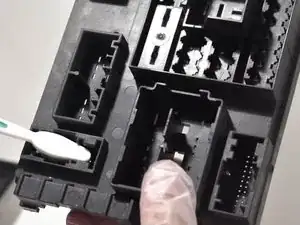

Пока очиститель контактов не высох, очистите корродированные компоненты на плате управления зубной щёткой.

Очистите крышку платы управления металлической или мягкой щёткой по мере необходимости.

Не используйте металлическую щётку по самой плате управления. Она может согнуть контакты и повредить компоненты.

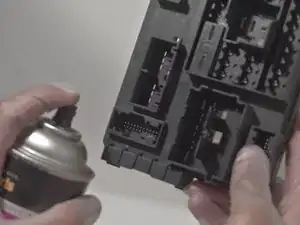

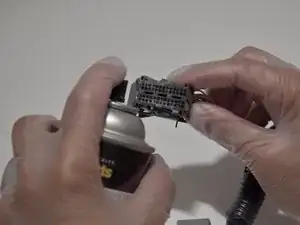

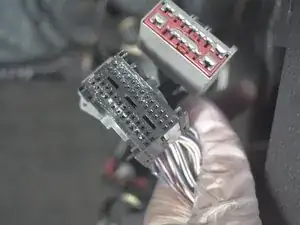

Распылите умеренное количество очистителя контактов на все корродированные проводные разъёмы.

Убедитесь, что разъёмы, которые были подключены к корродированным участкам распределительного блока, очищены, даже если коррозии не видно.

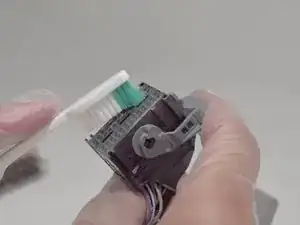

Пока очиститель контактов не высох, используйте металлическую или мягкую щётку для удаления коррозии.

На твёрдых пластиковых разъёмах металлическая щётка не представляет риска повреждения.

Дайте всем компонентам высохнуть не менее трёх часов.
