Замена электронного зажигания на Chevrolet Corvair 1965–1969 годов выпуска
Установка электронного зажигания — простой способ улучшить общую производительность вашего Corvair. Это сокращает необходимость регулярной проверки момента зажигания и устраняет потребность в регулировке или замене контактов, что может быть довольно трудоемкой процедурой. Кроме снижения трудозатрат на обслуживание, электронное зажигание обеспечивает более мощную искру и повышает мощность двигателя, особенно на низких оборотах.
Шаг 1

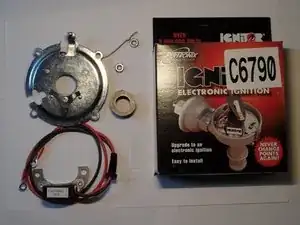

Сначала откройте коробку с электронным зажиганием.
Убедитесь, что все детали присутствуют, как показано на изображении. (Если вы используете другую марку или модель электронного зажигания, переходите к шагу 2, однако успешный результат не гарантируется)
Существует множество вариантов устройства «Игнайтер» и других электронных систем зажигания, каждая из которых предназначена для конкретного применения. Убедитесь, что устанавливаемый блок предназначен для Corvair, иначе он, скорее всего, не будет работать.
Шаг 2

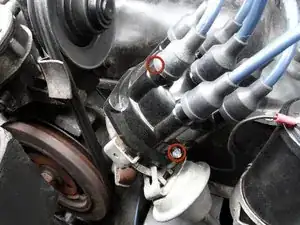

Открутите два винта, крепящих крышку распределителя, с помощью плоской отвертки, снимите крышку, но не отсоединяйте провода свечей зажигания.

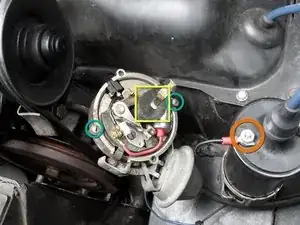

Отключите провод, идущий от катушки к распределителю, отрицательного вывода катушки.
Осторожно снимите ротор с вала распределителя.

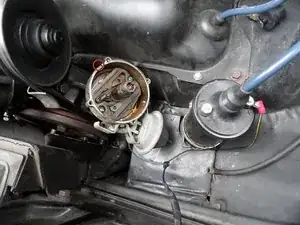

Открутите два винта, крепящих контактную пластину, и снимите всю сборку контактной пластины и контактов.
Шаг 3

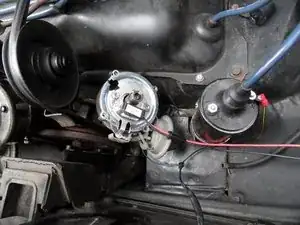

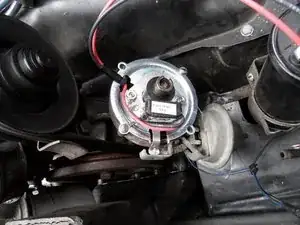

Теперь ваш распределитель должен выглядеть так же, как показано на изображении слева.
Обратите внимание на вырез в корпусе распределителя, расположенный напротив вакуумного корректора: через него будут выходить новые провода.
Установите новую контактную пластину обратно на распределитель так, чтобы резьбовые шпильки были направлены вверх, а штифт опережения вошел в вал вакуумного корректора.

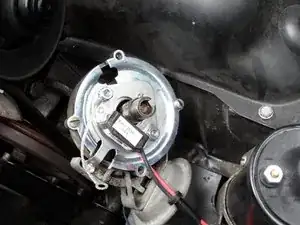

Установите модуль зажигания на резьбовые шпильки, как показано.
Поместите один конец заземляющей пластины на шпильку, ближайшую к вырезу, и наживите две контргайки.
Шаг 4
Совместите контактную пластину с корпусом распределителя и закрепите винтами.
Присоедините второй конец заземляющей пластины к винту крепления контактной пластины, как показано.
Наденьте магнитную втулку на вал распределителя. Убедитесь, что она плотно установлена.

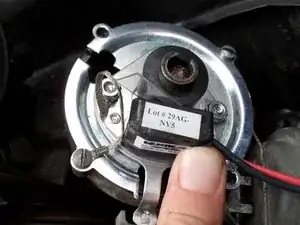

Пользуясь предоставленным пластиковым щупом или щупом толщиной 0,030 дюйма, установите зазор между блоком зажигания и магнитной втулкой.
Удерживая блок зажигания на месте, затяните две контргайки.
Шаг 5

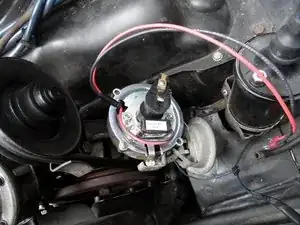

Проложите провода нового модуля зажигания по внутренней стороне распределителя к вырезу в корпусе.
Плотно вставьте новое изолирующее уплотнение, как показано.
Наденьте ротор обратно на вал распределителя, убедившись, что вырез совпадает и ротор плотно сидит.

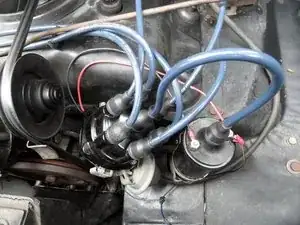

Установите крышку распределителя на прежнее место, в том же положении, в котором она была снята — только так она правильно встанет.
Вставьте и затяните оба винта крепления распределителя.
Подключите черный провод от нового блока зажигания к отрицательной клемме катушки, а красный провод — к положительной клемме катушки, не отключая при этом другие провода, подключенные к катушке.
Важно убедиться, что провода нового блока зажигания надежно закреплены и не соприкоснутся с шкивами или ремнем привода вентилятора во время движения.
Заключение
Поздравляем! Вы почти закончили! Теперь следуйте инструкции по установке момента зажигания здесь.
