Замена антенны на Cadillac 1956 года

Шаг 1

Осторожно снимите антенный провод, отвернув два болта, которые крепят его к корпусу мачты, и аккуратно извлеките его из корпуса.

Шаг 2

Удалите антенный мотор, открутив два болта, крепящих его к корпусу редуктора, и извлеките мотор из корпуса. Не пытайтесь включать мотор, если антенна не использовалась долгое время.

Шаг 3

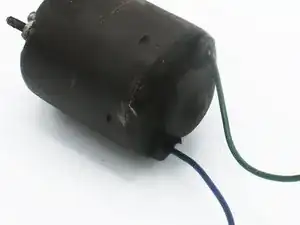

Антенный мотор имеет два провода. Зеленый и синий провода используются для работы мотора в обоих направлениях, чтобы поднимать или опускать антенную мачту. Для запуска мотора подключите один из проводов к положительному 12 вольт и соедините корпус мотора с землей. Если мотор не работает, вы можете найти руководство по ремонту здесь.

Шаг 4

На следующем шаге нам нужно полностью выдвинуть антенную мачту. Это можно сделать вручную, поворачивая гибкий соединительный вал редуктора, или с помощью мотора. Для использования мотора установите его обратно на корпус, подключите антенный корпус к источнику питания на 12 вольт и соедините зеленый провод с положительным контактом.

Шаг 5

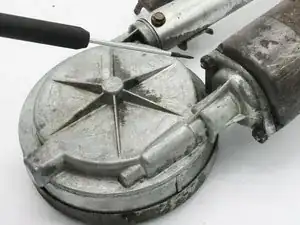

После полного выдвижения антенны открутите два болта, крепящих корпус антенны к корпусу редуктора. Ослабьте корпус антенны и подключите мотор к зеленому проводу. Запустите мотор до тех пор, пока не будет выдвинута нейлоновая часть мачты из корпуса редуктора, и удалите корпус антенны с мачтой.

Шаг 6

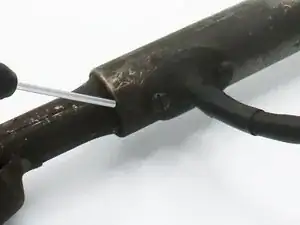

Вытяните старую мачту вручную. Как только старая мачта будет полностью втянута, нажмите на нее вниз и извлеките через верхнюю нейлоновую втулку, полностью удалив мачту. Удалите верхнюю втулку из корпуса мачты. ПОМНИТЕ, на каком уровне мачта находится над верхней втулкой, так как вы сможете установить высоту при сборке.

Шаг 7

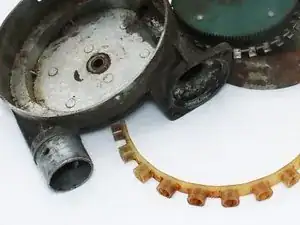

Полностью разберите корпус редуктора и очистите все детали от старой затвердевшей смазки. Будьте осторожны при снятии пружинного давления, чтобы не потерять маленькие пружины внутри направляющей.

Шаг 8

Соберите редуктор в обратном порядке и убедитесь, что все движущиеся части смазаны соответствующим образом и в достаточном количестве. Установите мотор и запустите редуктор, чтобы убедиться,

Перевод руководства с ifixit.com
