Ремонт разъема AUX для Toyota Corolla 2009–2013 годов
В этом руководстве сначала показано, как разобрать салон Toyota Corolla 2010, чтобы добраться до разъема AUX. Затем мы определим компонент, который нужно припаять (но будьте ОСОБЕННО ОСТОРОЖНЫ при пайке).
Шаг 1
Не бойтесь приложить дополнительное усилие, чтобы открыть эти компоненты.

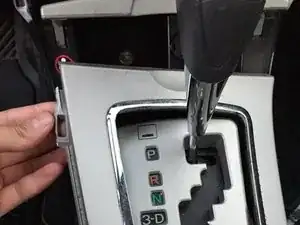

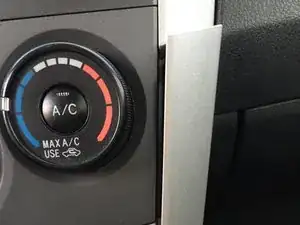

1) На первой картинке нужно снять две боковые части компонента

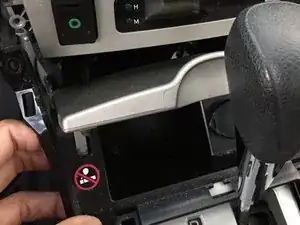

Перед тем как снять компонент на третьей картинке, необходимо вывернуть два винта (по одному с каждой стороны).
Шаг 2
С усилием потяните компонент на первой картинке!

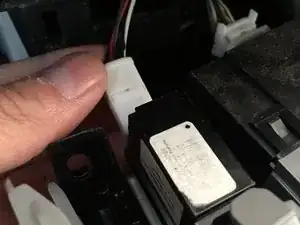

Дотянитесь снизу до белого компонента, подключенного к проводу, и потолкните его в сторону, чтобы отсоединить от компонента AUX (черный прямоугольный элемент)

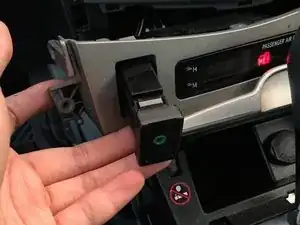

Как только белый компонент отсоединен, просто вытолкните компонент AUX (на себя).
Шаг 3

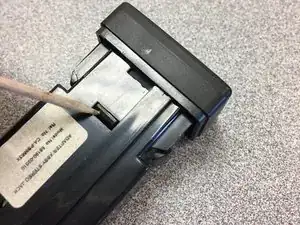

Надавите в том месте, куда указывает зубочистка, и одновременно снимите крышку. (Может быть сложно)

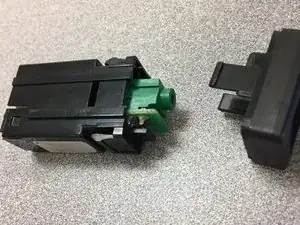

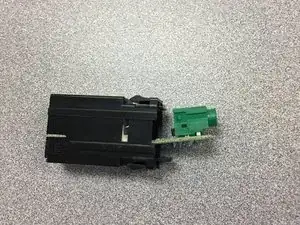

Наконец, как показано на третьей картинке, с усилием снимите плату AUX, но постарайтесь сделать это аккуратно.
Шаг 4

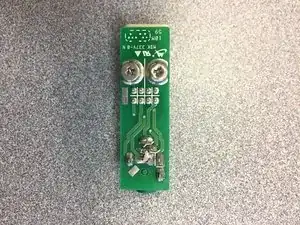

Центральный контакт расположен там, где на изображении нарисован красный круг
Шаг 5

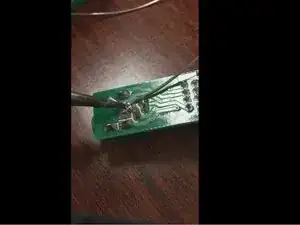

Удерживайте паяльник в одной руке, а припой — в другой. Осторожно прикоснитесь ими друг к другу в области, где на предыдущем шаге был показан контакт.
Шаг 6
Пайка не обязательно должна быть идеальной, если только надежно соединены два контакта, найденные на предыдущем изображении.
Шаг 7
Добавьте сюда свои соображения.
Заключение
Если выполнить это руководство правильно, оно, надеемся, позволит сэкономить время и, несомненно, деньги. Местный сервис Toyota может взять более 100 долларов только за диагностику, а ремонт разъема AUX оплачивается отдельно.
