Ремонт часов на панели приборов TOYOTA COROLLA

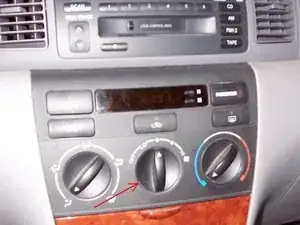

Сначала аккуратно подденьте обшивку вокруг рычага переключения передач, поднимая её прямо вверх. Затем вытяните ручку регулировки скорости вентилятора из панели приборов. Удалите винт, находящийся за ней.

Вам нужно аккуратно вытащить весь набор приборов из панели приборов. Пластиковые зажимы, обведенные красным, удерживают его на месте, поэтому осторожно подденьте в этих местах. Лопатка или другой тонкий нож может помочь.

Существует небольшие пластиковые зажимы, которые фиксируют часы в панели, поэтому немного отогните их назад, чтобы освободить часы. Удалите электрический разъем, нажав на зажим сбоку разъема.

Подденьте черные зажимы, 2 сверху и 2 снизу, чтобы освободить стекло часов.

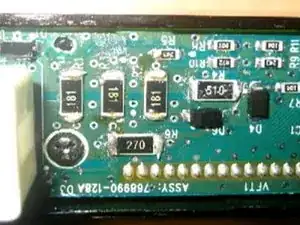

Найдите 5 черных компонентов на печатной плате. Они обозначены 270, 510 и 3 в 181. Эти элементы нужно перепаять.

Аккуратно расплавьте припой на каждом конце каждого компонента. Вам, вероятно, не нужно добавлять припой, и не стоит образовывать мостики между ними, где это не должно быть.

Теперь вы можете подключить часы обратно и проверить, работают ли они. Если да, соберите всё обратно:

Закрепите часы обратно и установите их на место в панели приборов.

Установите панель приборов на место. Вставьте винт обратно за ручкой вентилятора. Установите ручку вентилятора на место.
