Ремонт часов Toyota RAV4 1994–2000
Со временем бортовые часы на приборной панели Вашего Toyota RAV4 1999 года могли выйти из строя. Этот гид проведёт Вас через процесс ремонта цифровых часов приборной панели без необходимости покупки нового блока.

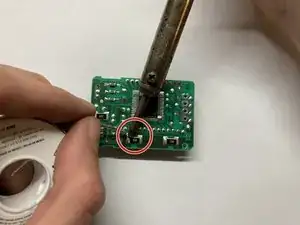

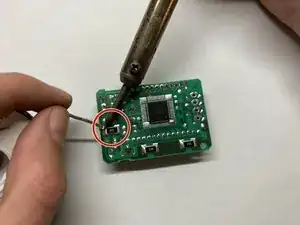

Этот гид предназначен специально для модели 1999 года, поскольку в более ранних моделях процесс включает снятие рулевой колонки и приборной панели. В этой модели всё, что нужно — открутить винты, удерживающие приборную панель, чтобы получить доступ к часам, которые подключены к задней стороне панели. Сам процесс не слишком сложен при соблюдении инструкции, однако от Вас требуется умение паять.
Шаг 1

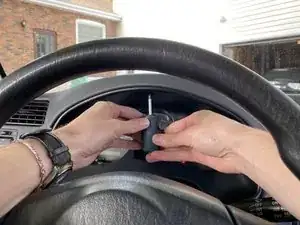

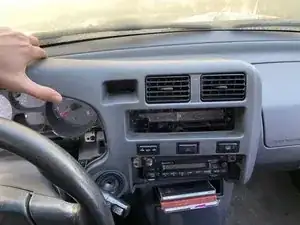

Используйте крестовую отвёртку №3, чтобы вынуть винт 17,0 мм в верхней части облицовки панели приборов.

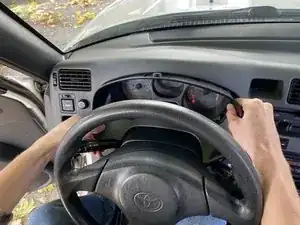

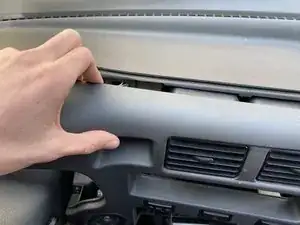

Снимите облицовку панели приборов, потянув её вверх и наружу.
Шаг 2

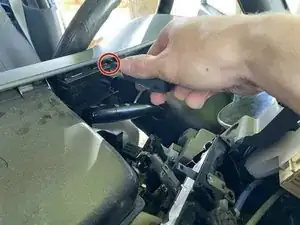

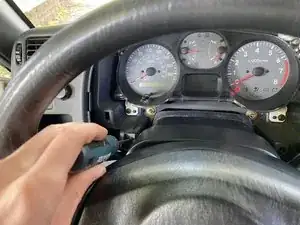

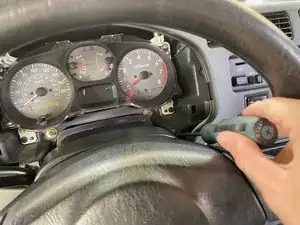

Используйте крестовую отвёртку №3, чтобы выкрутить два винта 20,0 мм, удерживающие панель приборов.
Шаг 3

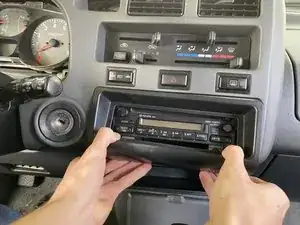

Используйте крестовую отвёртку №3, чтобы выкрутить два винта 17,0 мм, расположенные под облицовкой магнитолы.
Осторожно снимите облицовку магнитолы.
Шаг 4

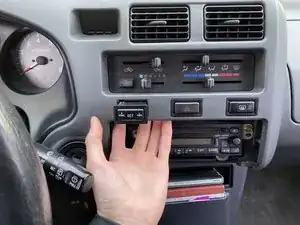

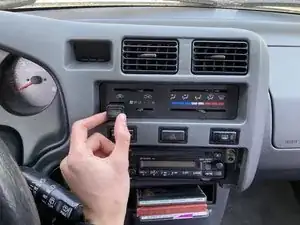

Поместите пальцы за три кнопки панели приборов и слегка отведите их, чтобы вывести частично.
Не рвите и не тяните кнопки при снятии или отключении — это может повредить электрические соединения.

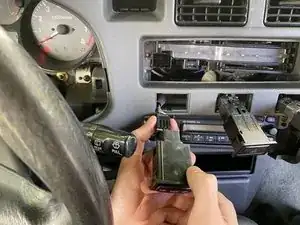

Отключите кнопки панели приборов от разъёмов.
Шаг 5

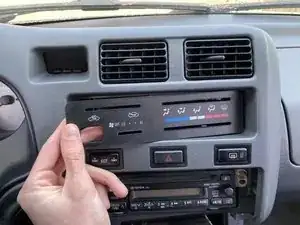

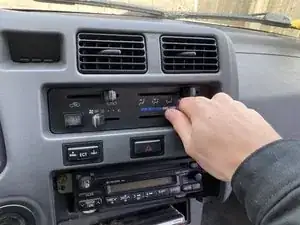

Снимите четыре ручки управления климатом.
Шаг 6

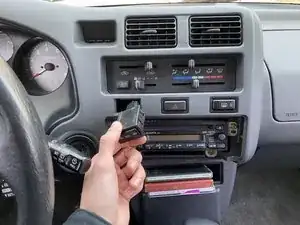

Вытащите кнопку кондиционера.

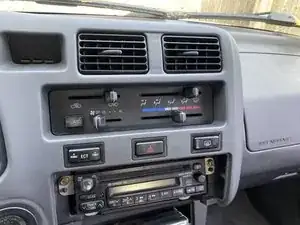

Осторожно снимите основание блока управления климатом.
Шаг 7
Осторожно потяните панель приборов наружу, чтобы получить доступ к задней части часов.
Не пытайтесь полностью снять панель приборов — это может повредить проводку, подключённую к охранной сигнализации.

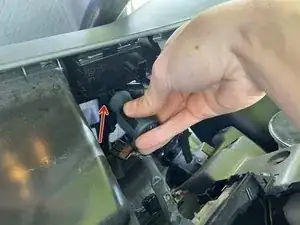

Отключите разъём часов.
Шаг 8
Используйте крестовую отвёртку №3, чтобы выкрутить три винта 15,0 мм, удерживающие часы на задней стороне панели приборов.
Снимите часы.
Шаг 9
Используйте лопатку и аккуратно подденьте защёлки по бокам корпуса часов.
Снимите верхнюю часть корпуса часов.
Кнопки управления часами могут выпасть при открытии корпуса — обязательно сохраните их для обратной сборки.

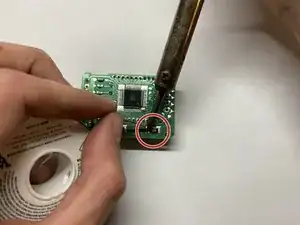

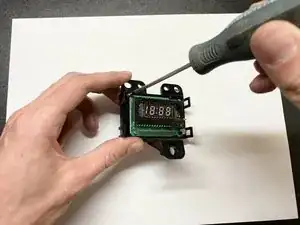

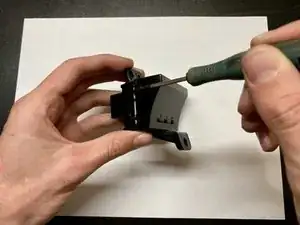

Используйте крестовую отвёртку №0, чтобы выкрутить два винта 9 мм, фиксирующие плату.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
