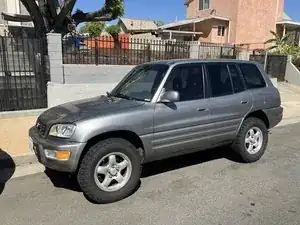

1994–2000 Toyota RAV4 — Замена переднего бампера

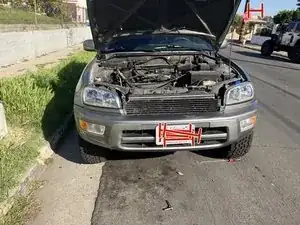

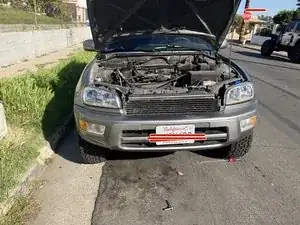

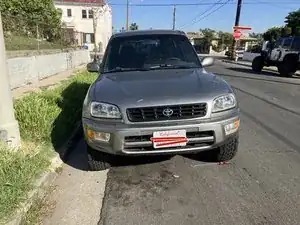

Передний бампер расположен под капотом и под фарами. Красный прямоугольник (фото 3) показывает бампер.

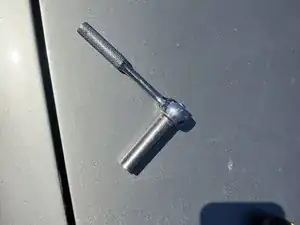

Это называется трещотка, к ней присоединена головка на 10 мм. Это единственный инструмент, необходимый для работы.

Для снятия болтов на 10 мм требуется этот инструмент

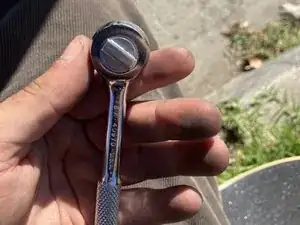

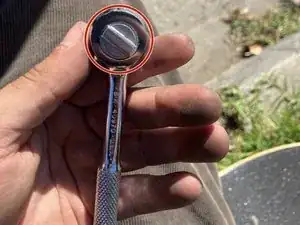

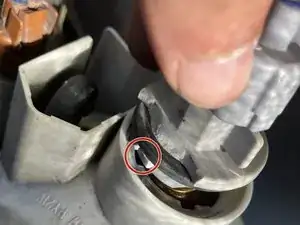

Механизм показан в красном круге. Этот механизм задаёт направление поворота головки. Когда головка поворачивается влево — болты ослабляются. Когда головка поворачивается вправо — болт затягивается.

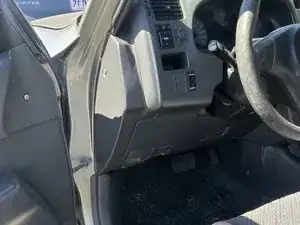

Откройте дверь водителя

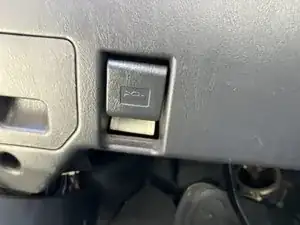

Квадратный рычажок с изображением автомобиля потяните на себя.

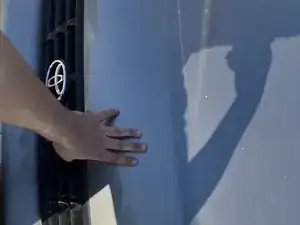

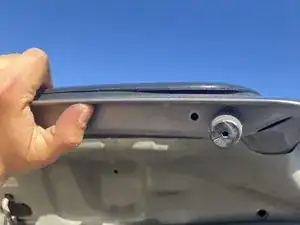

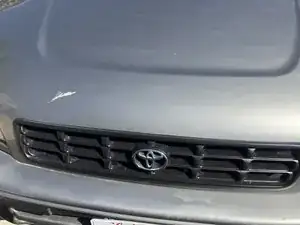

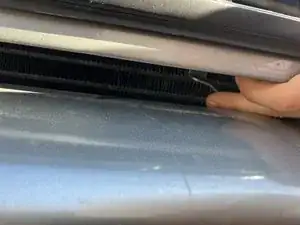

В решётке радиатора есть рычажок. Нажмите вверх, чтобы разблокировать капот

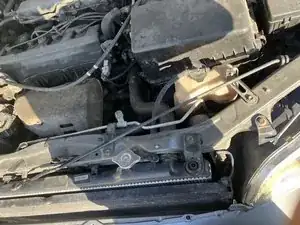

После разблокировки капота вы сможете поддерживать капот поднятым одной рукой.

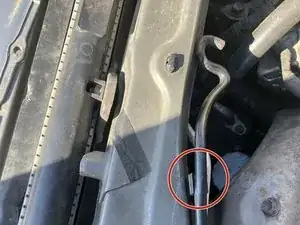

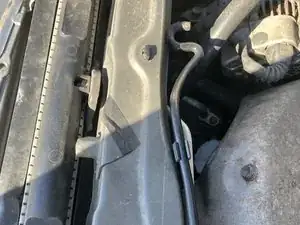

В красном круге на втором изображении показано крепление, удерживающее металлический упор капота. Потяните фиксатор упора и поднимите его.

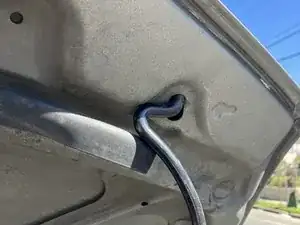

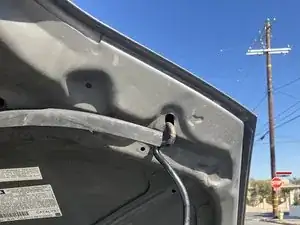

Упор капота имеет крюк для установки и крепления к капоту. Вставьте крюк упора в отверстие и зафиксируйте его. (Пример на третьем изображении).

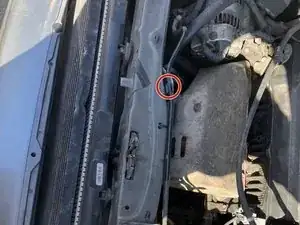

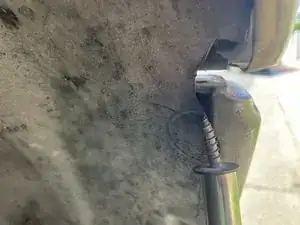

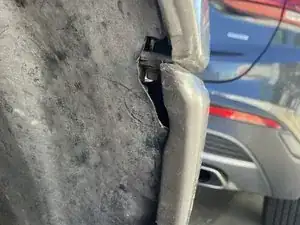

Следующий шаг — снять болт рядом с пассажирской дверью (правая дверь возле колеса).

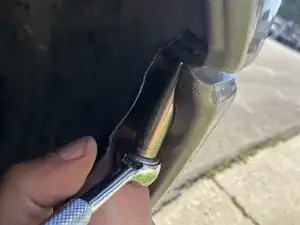

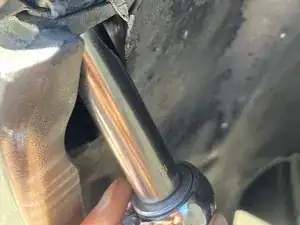

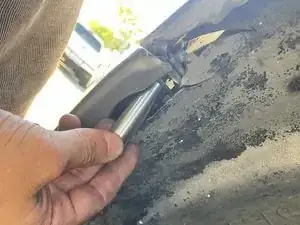

Наденьте головку на болт и поворачивайте рукоять влево. Продолжайте до полного снятия болта.

Убедитесь, что механизм трещотки установлен на ослабление болта.

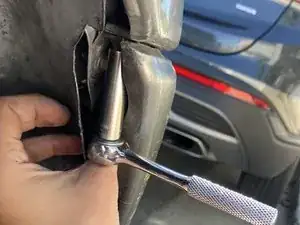

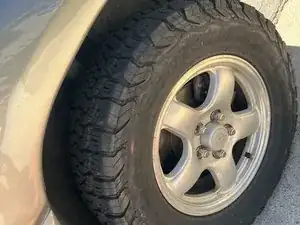

Ещё один болт находится рядом с колесом спереди слева автомобиля.

Для этого болта действуйте так же. Поворачивайте рукоять влево и снимите болт.

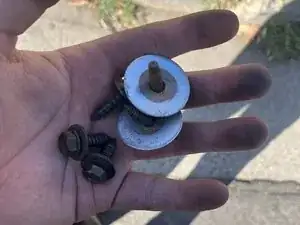

Не забудьте сохранять все болты и гайки. Они понадобятся при установке нового бампера.

Хранение болтов и гаек на сиденье водителя — приемлемый вариант

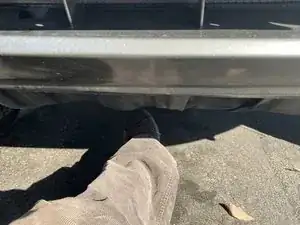

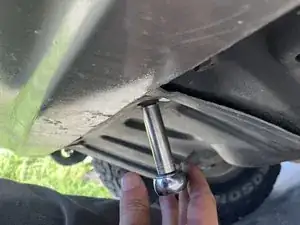

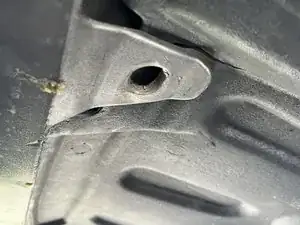

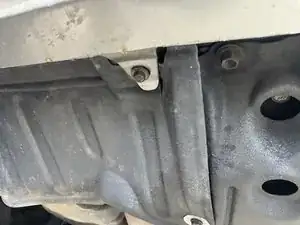

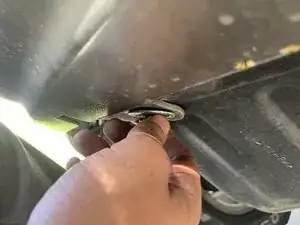

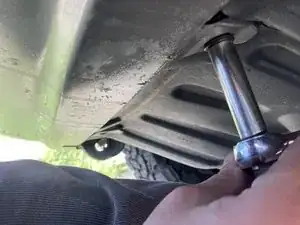

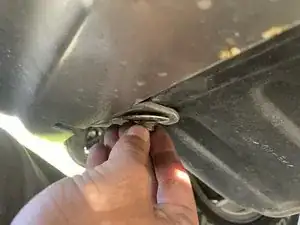

Следующая группа болтов расположена внизу бампера.

Вашей голове/телу не нужно находиться под машиной, чтобы снять эти болты.

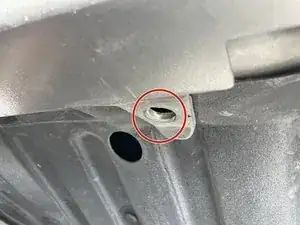

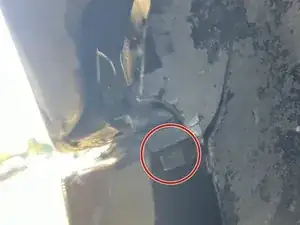

Всего таких три болта (болт в красном круге)

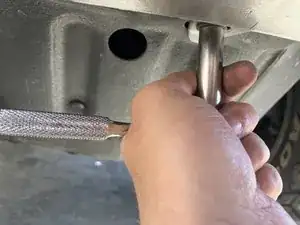

Поворачивайте рукоять влево и снимите болт.

Поворачивайте рукоять влево и снимите болт.

Бампер теперь ослаблен и его можно снять, но не тяните его резко — к бамперу всё ещё подключены провода фар.

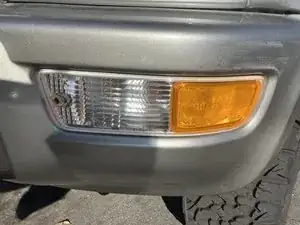

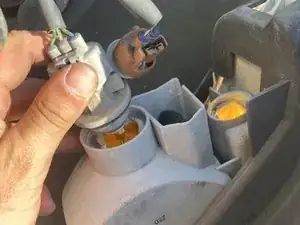

В переднем бампере есть блок фар; чтобы полностью снять бампер, необходимо отсоединить провода этих фар.

На этом фото (второй слайд) мы снимаем правую (пассажирскую) фару.

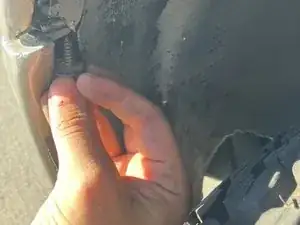

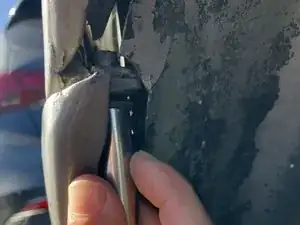

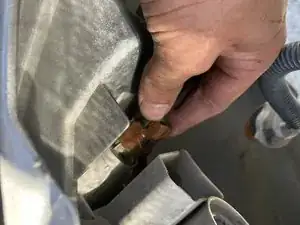

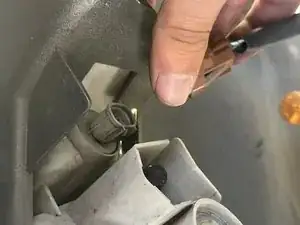

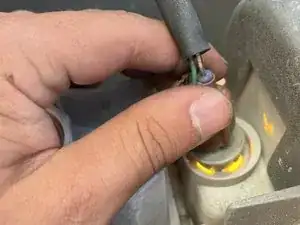

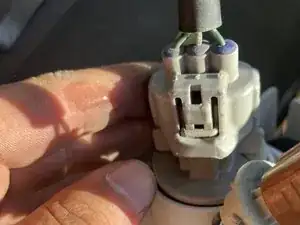

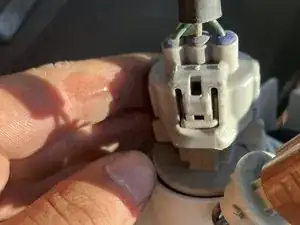

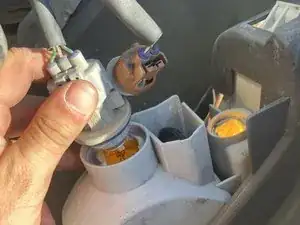

Нажмите на защёлки по бокам разъёма (там, где находятся мой большой и указательный пальцы). Затем потяните, чтобы вынуть разъём.

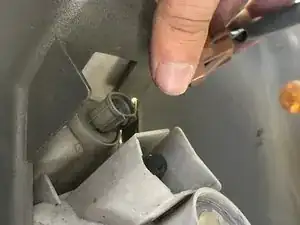

Этот разъём всё ещё находится на правой стороне бампера. У этого разъёма четыре секции, которые нужно совместить при снятии.

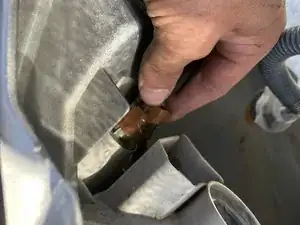

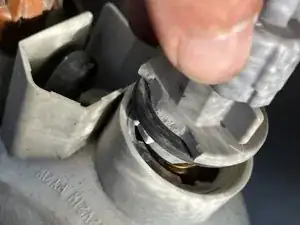

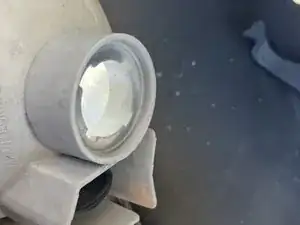

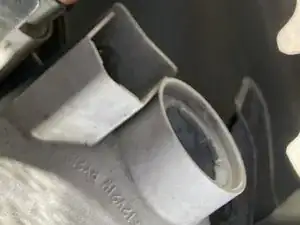

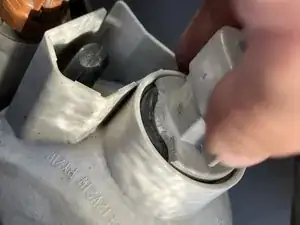

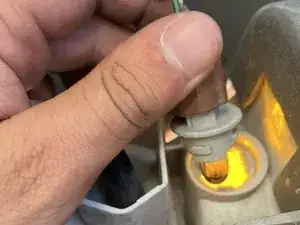

На третьем фото видны выемки в гнезде, в которые вставляется лампа. Нужно совместить выемки и тогда лампу можно вынуть.

На втором фото выделена часть, которую нужно совместить.

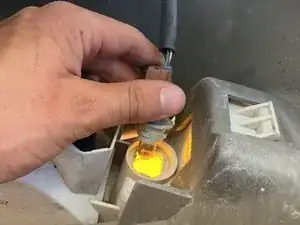

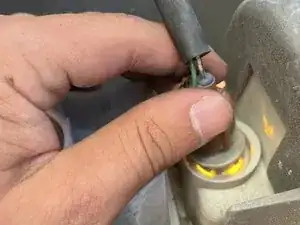

Теперь поворачивайте лампу, одновременно осторожно тянув, чтобы выровнять выемки с посадочным местом.

Перейдите к левой стороне бампера. Как мы уже делали в шаге 9, снимите коричневый разъём, нажав защёлки и потянув его наружу.

Однако, как и в шаге 10, можно поворачивать и подбирать выемки, чтобы вынуть лампу.

Оба способа приемлемы: либо совместить выемки, либо нажать защёлки и вытащить разъём или лампу.

Здесь всё то же самое. Чтобы снять этот разъём, примените те же приёмы, что и в шаге 10.

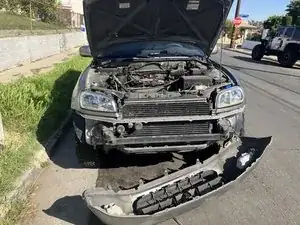

Теперь можно снять бампер.

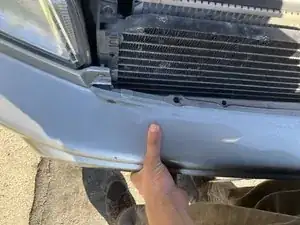

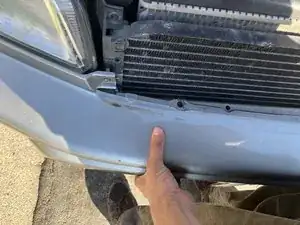

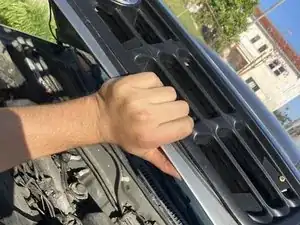

Надавите вверх обеими руками, как на втором фото, и потяните бампер на себя.

Чтобы установить передний бампер обратно, просто выполните действия в обратном порядке.

Вставьте коричневый кабель в соответствующий разъем и, когда услышите щелчок, он зафиксируется.

Снова совместите пропилы материала с кабелем. Как только свет попадёт в компонент, поверните влево или вправо.

Убедитесь, что вы слегка потянули, чтобы проверить правильность установки кабеля

Разместите кабель в соответствующих прорезях и поворачивайте, как в шаге 15.

То же самое и для этого шага. Поворачивайте и крутите, чтобы зафиксировать кабель.

Уложите бампер на автомобиль.

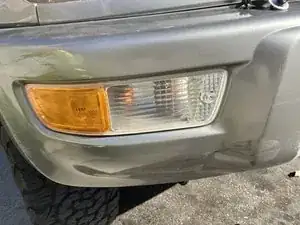

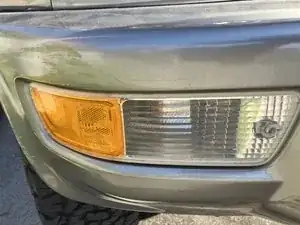

Фотографии фонарей служат для того, чтобы показать, когда огни выключены. На следующих шагах мы будем проверять, работают ли огни.

Чтобы проверить, включены ли огни, сядьте на водительское место.

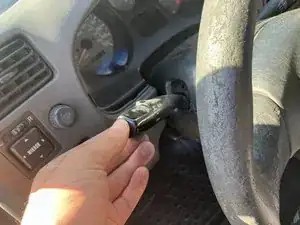

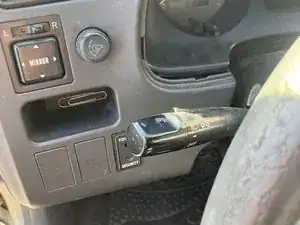

Посмотрите за рулём — там будет этот переключатель для включения фар (Фото 1).

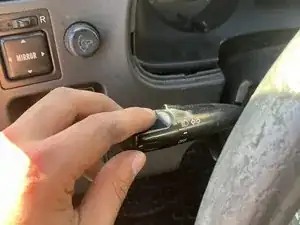

Нажмите переключатель вверх, чтобы включить правую фару.

Проверьте правую фару, чтобы убедиться, что кабели подключены правильно.

Теперь опустите рычаг вниз, чтобы включить левую фару.

Проверьте, активировалась ли фара.

если ни одна из фар не работает, снимите бампер и снова подключите кабели перед продолжением

Приготовьте трещоточный ключ.

Поверните механизм (подробно объясняется в шаге 2) в противоположную сторону, чтобы затянуть болты.

Возьмите болты, которые вы сняли.

Сначала будем работать с левой стороны. Поместите болт под головку там, где вы его сняли.

Надавите вверх и поворачивайте вправо, чтобы затянуть болт.

Болт будет ощущаться крепким по мере затягивания — он станет крутиться с большей силой. Продолжайте затягивать, пока больше не сможете.

Этот шаг такой же, как предыдущий. Надавите вверх и поворачивайте вправо ручкой, чтобы затянуть болт.

Теперь перейдём к нижней части бампера, чтобы вернуть болты в разъёмы.

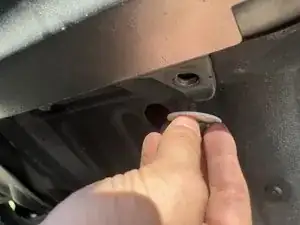

Вставьте болт в разъём и закрутите вправо, чтобы он начал входить в разъём.

Когда болт станет труднее поворачивать при затягивании, используйте ключ для его окончательной фиксации.

Выполните шаги 25 и 26 для всех нижних разъёмов.

Бампер теперь установлен на место

Крепко схватите и покачайте бампер, чтобы убедиться, что он правильно зафиксирован.

Поддержите капот, чтобы снять стойку поддержки капота.

Свободной рукой, не держащей капот, нажмите вниз на стойку поддержки, чтобы зафиксировать её.

Опустите капот и нажмите вниз, пока не услышите щелчок.

Процесс установки бампера завершён. Удачи!
