Разборка автомобильного крепления с беспроводной зарядкой TYLT VU

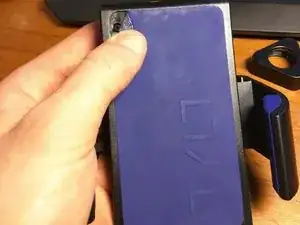

Первое, что вам нужно сделать, это приподнять углы резинового коврика, на котором находится ваш телефон. Здесь вы найдете 4 винта (по одному в каждом углу). Уберите эти винты, и вся передняя панель должна сняться.

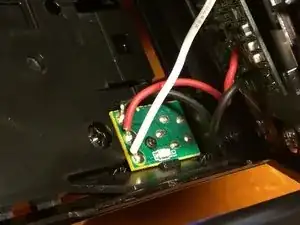

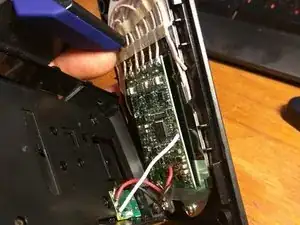

Следите, чтобы не повредить какие-либо из 3 проводов, идущих от основной схемы зарядки к разъему питания, который находится на отдельном чипе в нижнем корпусе. Он закреплен одним винтом.

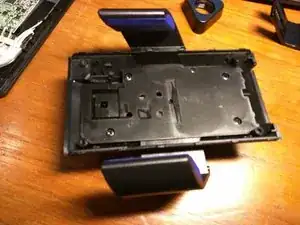

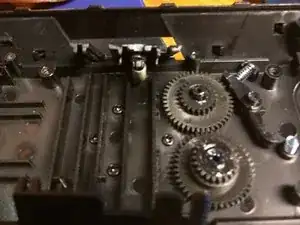

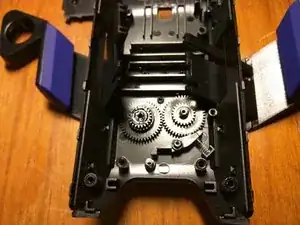

Теперь у вас должна остаться эта нижняя часть. Чтобы добраться до шестерен и механизма блокировки внутри, вам нужно снять пластину, которая закреплена 4 винтами + 1 меньшим винтом. Когда пластина будет снята (может понадобиться немного усилий), вы увидите шестерни и механизм, как на картинках 2 и 3.

Обратите внимание на маленькую пружину на картинке 1 при сборке; она вытаскивает оба зажима, когда кнопка нажата. Также помните о правильной отладки всех частей при сборке. В остальном процесс идет в обратном порядке по сравнению с разборкой.
