Как починить панель управления кондиционером: нет подсветки, нет работы кондиционера

Контроллер кондиционирования Honda Accord: нет подсветки. Кондиционер не работает. Нет управления температурой.

Это очень распространённая проблема. Этот метод уже не раз срабатывал.

Похоже, причина — коррозия из‑за клея резиновых распорок, которая вызывает неисправность.

....

На панели управления этой модели 2001 года снизу всего два винта. Вытащите панель, продвигаясь вверх от низа.

Снимите все разъёмы и ручку управления температурой. На задней стороне золотые винты удерживают чёрную крышку платы управления. Поверните чёрный светодиод с чёрными проводами против часовой стрелки и аккуратно снимите плату. Освободите каждый угол и поднимите прямо вверх.

P

Следует проверить разъём с помощью провода и вольт-омметра, чтобы не повредить разъём. Найдите схему и проверьте самостоятельно.

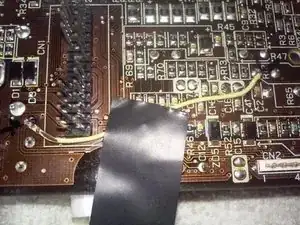

Чтобы ускорить процесс, я подключил только плату и перемкнул провода от положительной стороны, отмеченной знаком +, компаратора C1 к стабилизатору напряжения 78D05 (маркировка на самом стабилизаторе).

Использовал электрическую ленту, чтобы зафиксировать конец C1 на плате и при этом изолировать его от других проводников. Также удерживал конец перемычки C1 пальцем во время проверки. Касался другим концом перемычки к положительной ножке стабилизатора напряжения (обозначено как + IN).

Используйте достаточно длинную перемычку, чтобы обойти плату и добраться до передней стороны, касаясь большой оголённой ножки.

Так проще, и вы случайно не подадите 12 В туда, где должно быть 5 В. Если загорится зелёный светодиод, всё в порядке. По умолчанию проверка жгута проводов подсказывает, что неисправность в плате. Плату можно проверить под напряжением с помощью вольт-омметра. Я просто провёл небольшое исследование.

Вам придётся вырезать несколько выемок в чёрной крышке там, где проходят провода. Я не очень часто паяю, как видно, поэтому закрепил место суперклеем. Глупо, но работает.

Если у вас не работает кондиционер и не загорается подсветка на кнопках направления воздуха, начните с этой платы. Новая стоит примерно 175 долларов и замена занимает около часа, если вы быстры; большинство механиков возьмут за работу вдвое больше. Это было бесплатно и заняло чуть больше 2 часов. Сейчас я смог бы сделать это за час.

С фото выше видно, что можно обойти почти любую неисправность.
