2004 - 2008 Acura TSX (CL9) Замена вкладыша дворника лобового стекла

Щётка дворника — это весь узел, прикреплённый к рычагу дворника (#30, #31 на иллюстрации). Хотя многие считают, что её просто следует заменить целиком, оригинальные щётки Acura стиля ICON имеют заменяемые вкладыши («Blade, Rubber» в каталоге запчастей), которые легко и экономично заменяются. Это под силу любому, не требуются специальные навыки или инструменты.

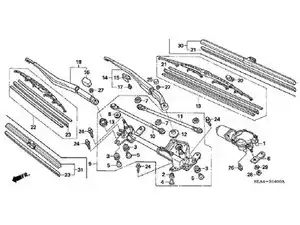

Детали «Blade, rubber» обозначены как #21 и #23 на иллюстрации запчастей.

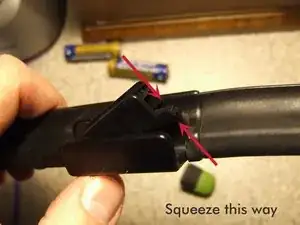

Первое, что говорит руководство — поднимите оба рычага и снимите щётки. Как и у многих щёток, этот узел «защёлкивается» на рычаге, при скольжении сборки от основания рычага в изогнутый конец, где он фиксируется. Нажмите пружинную защёлку в сторону рычага и осторожно сдвиньте щётку вниз к основанию рычага.

Вместо того чтобы оставлять рычаг поднятым, где при ударе или неожиданном факторе он может с силой упасть на стекло, оберните конец мягким полотенцем или тряпкой и опустите рычаг аккуратно. Разве не лучше?

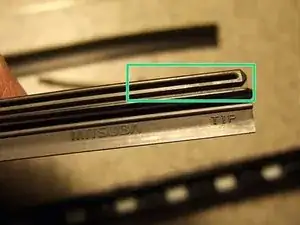

Теперь можно приступать к работе. Наверняка Вы уже осмотрели НОВЫЕ вкладыши и заметили, что на концах отмечены «TIP» и «LOCK». Обратите внимание на разницу.

Вкладыши имеют канавку или паз по длине, в который вставляются металлические или пластиковые направляющие (сплайны). (Вероятно, в комплекте с новыми вкладышами не шли новые сплайны. Вы будете использовать те, что в ваших текущих щётках.)

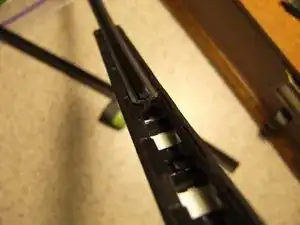

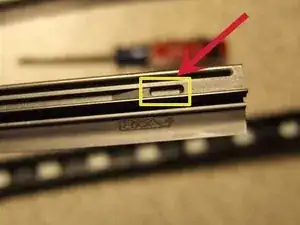

Под этой канавкой есть другой паз, который проходит насквозь с одного конца, а на другом конце имеет небольшой скат, ведущий в отдельный карман. Это — фиксирующая часть щётки.

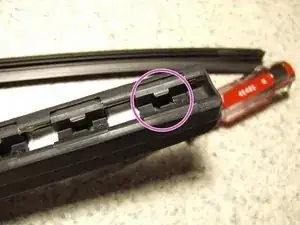

Поскольку Вы ещё не сняли старый вкладыш, Вы не видите, с чем взаимодействует второй паз. Вдоль внутренней части щётки находятся серии скоб, через которые проходит этот паз. Отдельный карман на «LOCK»-конце останавливается на зубцах крайней скобы на любом конце узла щётки.

Начните с пассажирской стороны, её длина 400 мм. С ним немного легче работать, прежде чем браться за водительскую щётку длиной 650 мм.

Снять использованный вкладыш может быть трудно, так как он, несомненно, потерял скользкость. Можно распылить средство для очистки, но если узел не сильно загрязнён, это, скорее всего, не потребуется.

Найдите конец щётки, где вкладыш помечен «LOCK». Именно с этого конца его следует снимать.

Попытки вытащить вкладыш с конца «TIP» приведут к разочарованию и могут повредить скобы щётки!

Руководство описывает, что нужно отогнуть гибкий конец щётки, но нек осторожности это может его порвать.

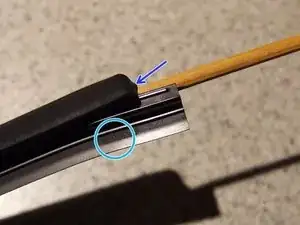

Вместо этого используйте апельсиновую палочку для маникюра или монтажную лопатку и подденьте под конец вкладыша с «LOCK»-стороны, чтобы можно было за него схватиться.

Теперь осторожно потяните за вкладыш, пока не почувствуете, что фиксатор уступает против скобы. Вкладыш теперь должен соскользнуть через гибкий конец щётки.

Вкладыш теперь должен соскользнуть плавно. Не пытайтесь вытягивать его вверх — аккуратно сдвигайте из конца щётки.

По мере выдвижения Вы увидите, как освобождаются сплайны (по одному с каждой стороны). Старайтесь держать их в вкладыше до тех пор, пока он не будет вынут примерно наполовину. Затем аккуратно извлеките их и отложите.

Старайтесь не уронить сплайны и не повредить их. Они не продаются отдельно.

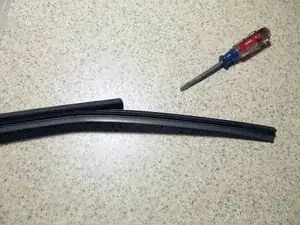

Раз уж Вы полностью сняли вкладыш, самое время почистить щётку внутри и снаружи. Мне нравится использовать небольшую щётку для чистки салона в пазаx и скобах, но подойдёт и старая мягкая зубная щётка.

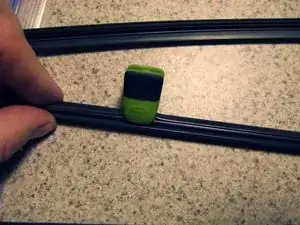

Вставьте сплайны в новый вкладыш. Возможно, использование зажима, чтобы удерживать их на месте, поможет.

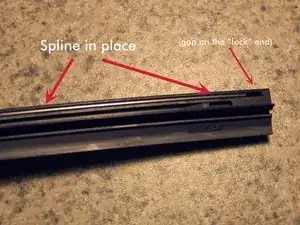

Я сдвигаю сплайн до конца паза на «TIP»-конце вкладыша. Это придаёт вкладышу некоторую жёсткость для начальной вставки в скобы щётки.

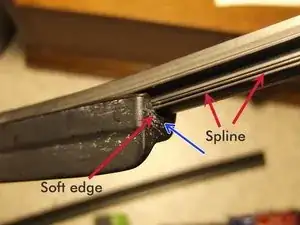

Вставляйте вкладыш со сплайнами в паз щётки, начиная с «TIP»-конца вкладыша. Введите его в «мягкий краевой» конец щётки. Аккуратно работайте вкладышем по щётке и по мере продвижения перемещайте/снимайте зажимы.

Я считаю, что это легче всего делать, когда щётка держится вертикально, а вкладыш сдвигается вверх, вися вниз к земле. Это удерживает сплайны свисающими вместе с вкладышем, но зажимы действительно помогают, чтобы сплайны не выпадали или не съезжали из вкладыша.

Когда Вы дойдёте до конца вкладыша, блокирующая часть паза упрётся в последнюю скобу. Аккуратно надавите, пока не почувствуете, что она защёлкнулась.

Осмотрите всю щётку. Вкладыш должен быть зафиксирован во всех скобах, без пропусков. Внешняя кромка вкладыша должна быть заподлицо со скобами, закрывая их от просмотра.

На этом этапе мягкий край щётки должен «поглотить» вкладыш, или Вы можете помочь ему с помощью монтажной лопатки. Ваша щётка готова к установке; отложите её пока в сторону.

Вы закончиили — с одной щёткой. Теперь повторите то же самое с другой щёткой.
